715-10-205-SA

GN 715-SA Druckstift Stahl, ohne Abdichtung

Hülse Aluminium, Druckstift Stahl / Kunststoff, zum Einpressen
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 715

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog

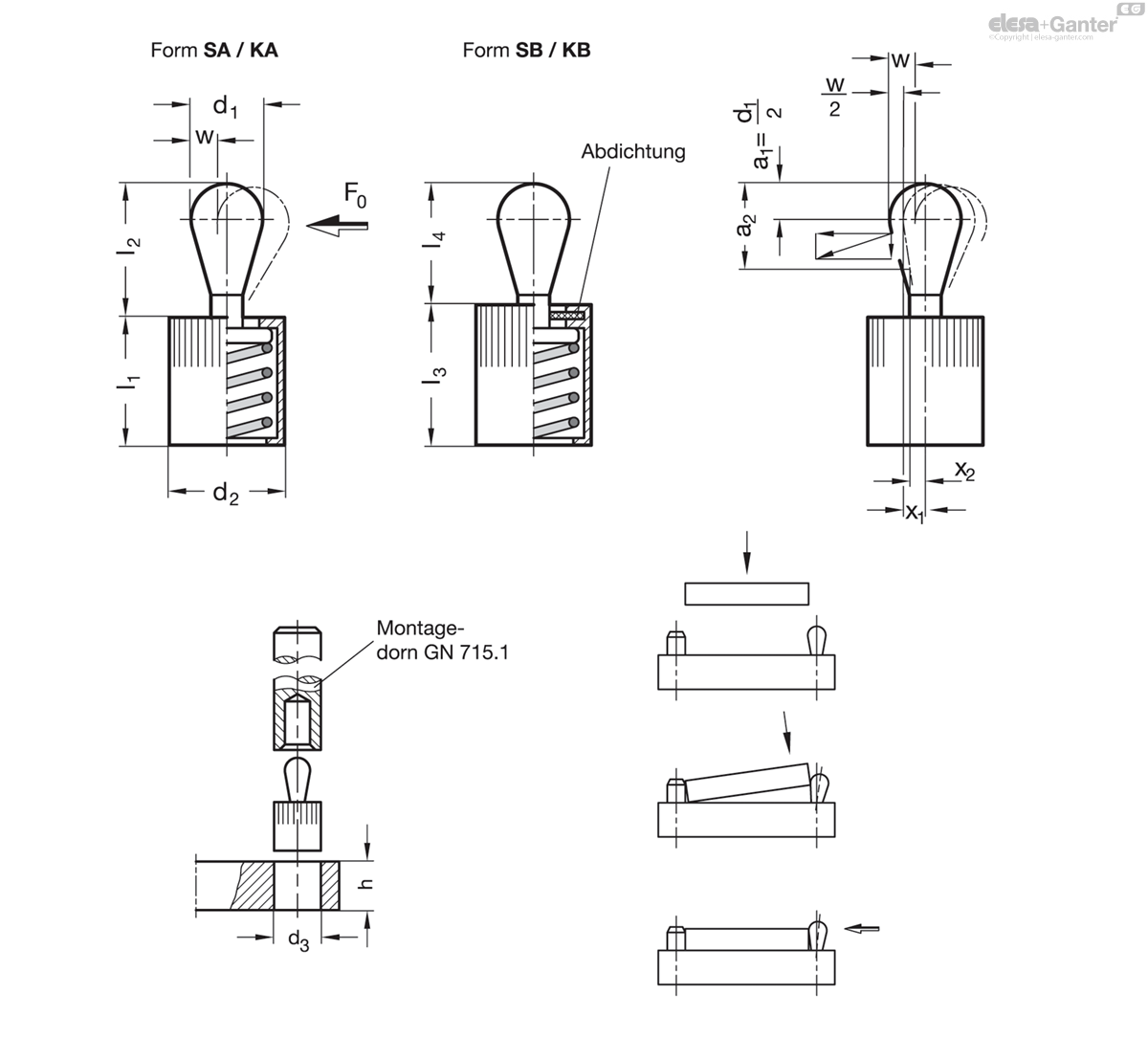

GN 715-10-205-SA
d1
10
Seitendruckkraft
F in N
205
d2
16
l1 -1
18
l2 ±0.5
16.7
l3 ±0.5
11.7
w
1.6
Artikelnr. für
Montagewerkzeug
GN 715.1-10
16

Form

  • SA: Druckstift Stahl, ohne Abdichtung
  • KA: Druckstift Kunststoff, ohne Abdichtung
  • SB: Druckstift Stahl, mit Abdichtung
  • KB: Druckstift Kunststoff, mit Abdichtung

Gehäuse

Aluminium

blank

Druckstift

  • Stahl bei Form SA / SB
  • gehärtet
  • verzinkt, blau passiviert
  • Kunststoff bei Form KA / KB
  • Polyacetal (POM)

Druckfeder

  • Seitendruckkraft schwach
  • Edelstahl 1.4310
  • Seitendruckkraft mittel
  • Federstahl brüniert
  • Seitendruckkraft stark
  • Federstahl verzinkt, blau passiviert

Abdichtung

Chloropren-Kautschuk (CR)

Federnde Seitendruckstücke GN 715 sind vielseitig und rationell einzusetzende Elemente zum Halten, Positionieren und Spannen von Werkstücken.

Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren. Aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.

Zum Einschrauben der Seitendruckstücke sind Einschraubwerkzeuge GN 715.1 lieferbar (siehe Tabelle).



Die Position der Montagebohrung ergibt sich aus der Werkstücklängelm plus dem Bohrungsversatz m, der sichwie nachfolgend gezeigt berechnen lässt:

w = maximaler Verstellweg des Druckstiftes

t = Werkstückhöhe

m = Bohrungsversatz



Fall 1:

Die Werkstückhöhe t ist größer als die Konushöhe l3

m = d1/2 - w/2

Fall 2:

Die Werkstückhöhe t ist kleiner als die Konushöhe l3

m = d1/2 - (l3-t) x 0,123

Wenn die Position der Montagebohrung gemäß den Vorgaben festgelegt wird ist gewährleistet, dass der gesamte Verstellweg des Seitendruckstückes zum Ausgleich der Werkstücktoleranz zur Verfügung steht.

Im Fall 1 ergibt sich neben der seitlichen Spannkraft auch ein Niederzugseffekt, der das Werkstück gegen die Auflagefläche drückt.




Zur Montage empfiehlt sich die Verwendung von Montagedornen GN 715.1 bzw. Einschraubwerkzeugen GN 713.1.

Exzenterbuchsen GN 715.2 stellen eine Montagehilfe für Seitendruckstücke GN 714 / GN 715 dar. Sie ermöglichen ein Justieren des Seitendruckstückes in die günstigste Spannstellung, z. B. zum Überbrücken größerer Toleranzbereiche eines Werkstückes.
