6337-160-B20-L DIN 6337 Kugelgriffe

6337-160-B20-L

DIN 6337 Kugelgriffe

Stahl
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 6337

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 6337-160-B20-L
l1
160
d2 H7
B 20
b
30
d3
40
d4
31
d5
40
d6
18
h ≈
80
l2 ≈
152
415

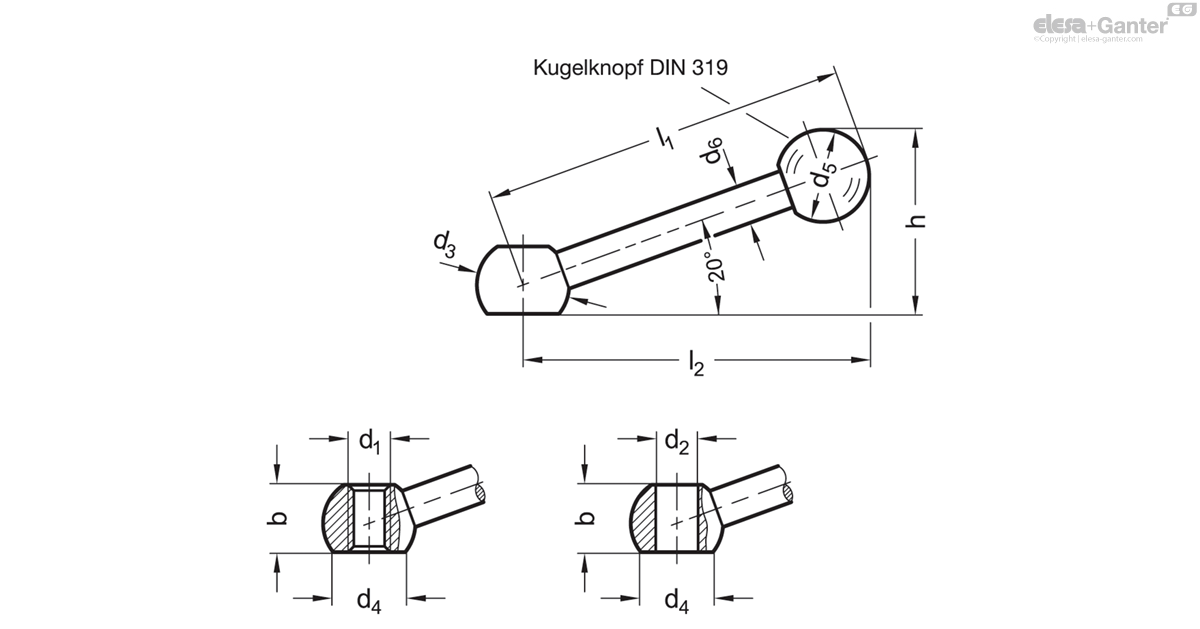

6337-160-B20-L drawing
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge.

Form

  • L: Griff schräg mit Bohrung
  • N: Griff schräg mit Gewindebohrung

Stahl

  • gedreht
  • brüniert

KugelknöpfeDIN 319

Kunststoff, schwarz

Das amtliche Normblatt sieht noch die Größen 200 - M24 / B24 vor.
