632.1-M10-63
GN 632.1 Gewindestifte
mit Kugelzapfen, für Druckstücke GN 631 / GN 631.5
Lt: 1-2 Wochen Alle Größen und Varianten von GN 632.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

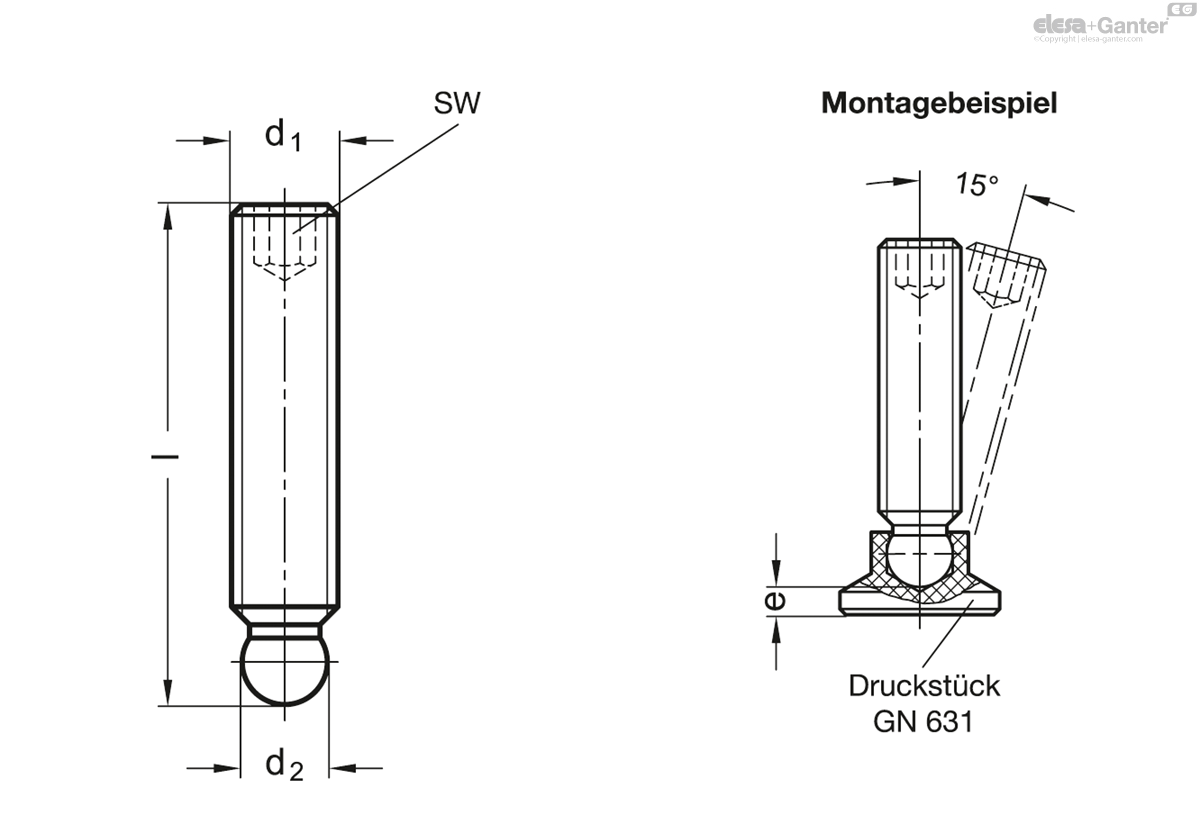

Technisches Datenblatt
Technische Daten
- Katalog
- GN 632.1-M10-63
- d1
- M 10
- l
- 63
- d2 +0,05
- 7.8
- A/F
- 5
- Thrust pad GN 631 / GN 631.5
d1 - e - 18 - 3.8 21 - 4.3 25 - 4.6 32 - 5 40 - 7 50 - 9.3
- 27
Steel
- Tensile strength class 5.8
- blackened
Grub screws GN 632.1 with ball point are as a rule used with thrust pads GN 631 / GN 631.5 .
The ball-Ø d2 is smaller than the thread core-Ø, which allows fitting over the ball end.
The combination of grub screws GN 632.1 and thrust pads GN 631 / GN 631.5 with gripping elements easily makes clamping screws of many different types.
