6304-M16-75-E
DIN 6304 Knebelschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von DIN 6304
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

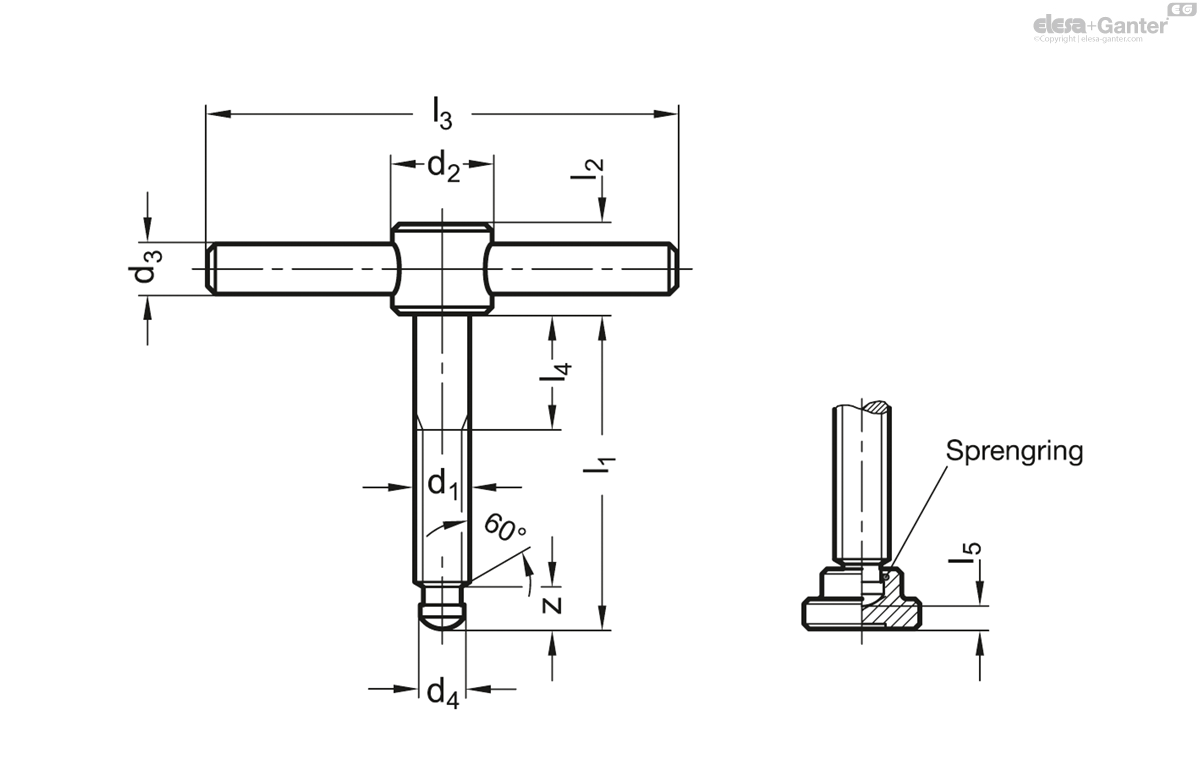

Technische Daten
- Katalog
- DIN 6304-M16-75-E
- d1
- M 16
- l1
- 75
- d2
- 24
- d3
- 12
- d4 h11
- 12
- l2
- 20
- l3
- 120
- l4
- 20
- z ≈
- 10.6
- 240
Form
- E: ohne Druckstück
- F: mit Druckstück DIN 6311
Stahl
Festigkeitsklasse 5.8
- brüniert
- Druckzapfen gehärtet
Der Druckzapfen der Knebelschrauben DIN 6304 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.
Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück hergestellt.
Anstelle DIN 6311 ein Druckstück GN 6311.1 verwendet. In diesem Falle sind Knebelschraube und Druckstück getrennt zu bestellen.
Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
