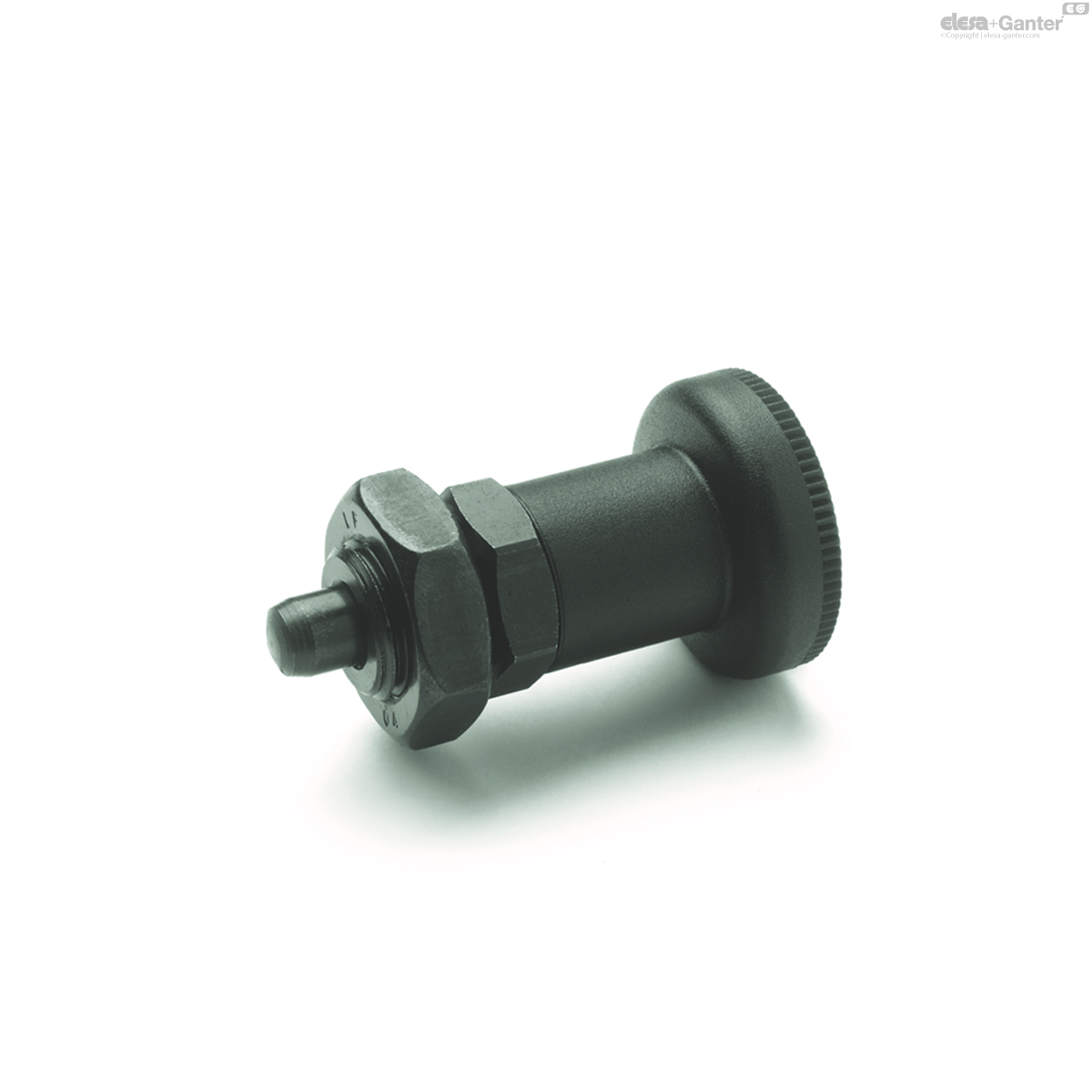

607.1-6-A-ST
GN 607.1 Stahl
Auf Lager Alle Größen und Varianten von GN 607.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

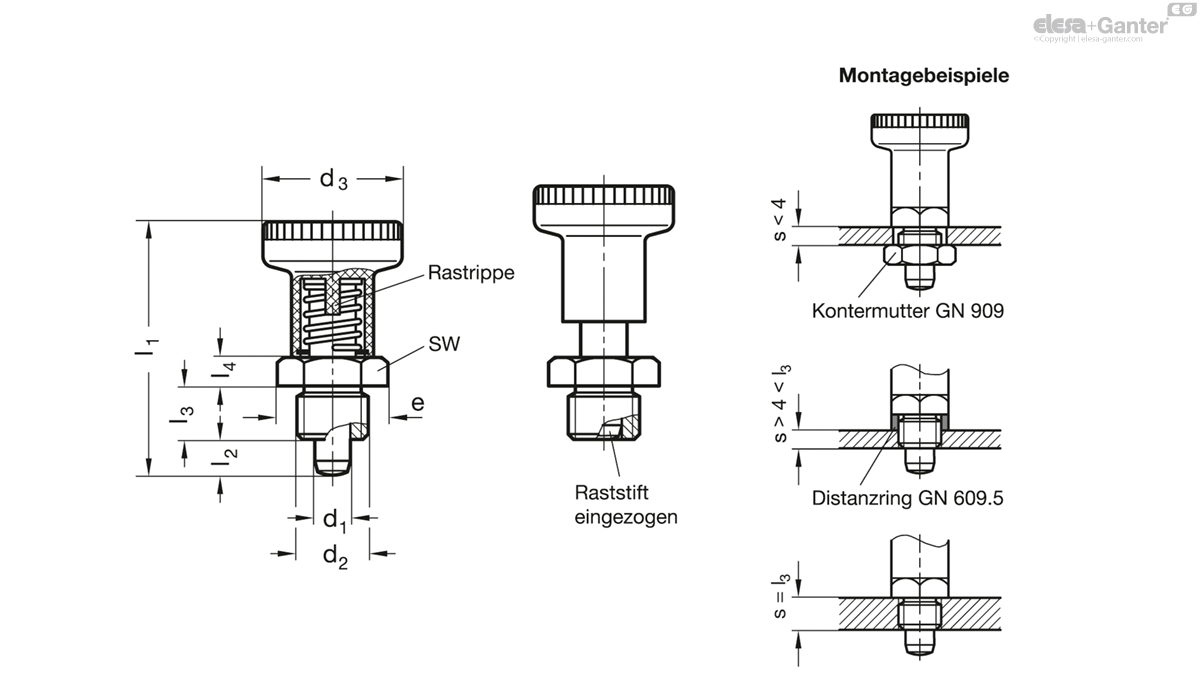

Technisches Datenblatt
Technische Daten
- Katalog
- GN 607.1-6-A-ST
- d1 Stift -0.02/-0.05 Bohrung H7
- 6
- d2
- M 12 x 1.5
- d3
- 25
- e ≈
- 19.6
- l1
- 45
- l2 ±0.5
- 6
- l3 -0.15
- 10
- l4
- 5
- sw
- 17
- Federdruck in N ≈
Anfang - 11
- Federdruck in N ≈
Ende - 28
- Axial Belastbarkeit in N
- 400
- 47
Form
- A: ohne Kontermutter
- AK: mit Kontermutter
Ausführung in Stahl ST
- brüniert
- Raststift gehärtet
Ausführung in Edelstahl nichtrostend, 1.4305 NI
Raststift chemisch vernickelt
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Rastbolzen mit Rastsperre GN 607.1 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Die Rastbolzen GN 607.1 zeichnen sich durch eine kleine Bauhöhe aus. Die extrem niedrigen Edelstahl-Kontermutterm GN 909 / GN 909.5 erweitern die Anbaumöglichkeiten. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet. Die Sperre ist in den Knopf integriert, dadurch ist immer eine einwandfreie Funktion gewährleistet.
