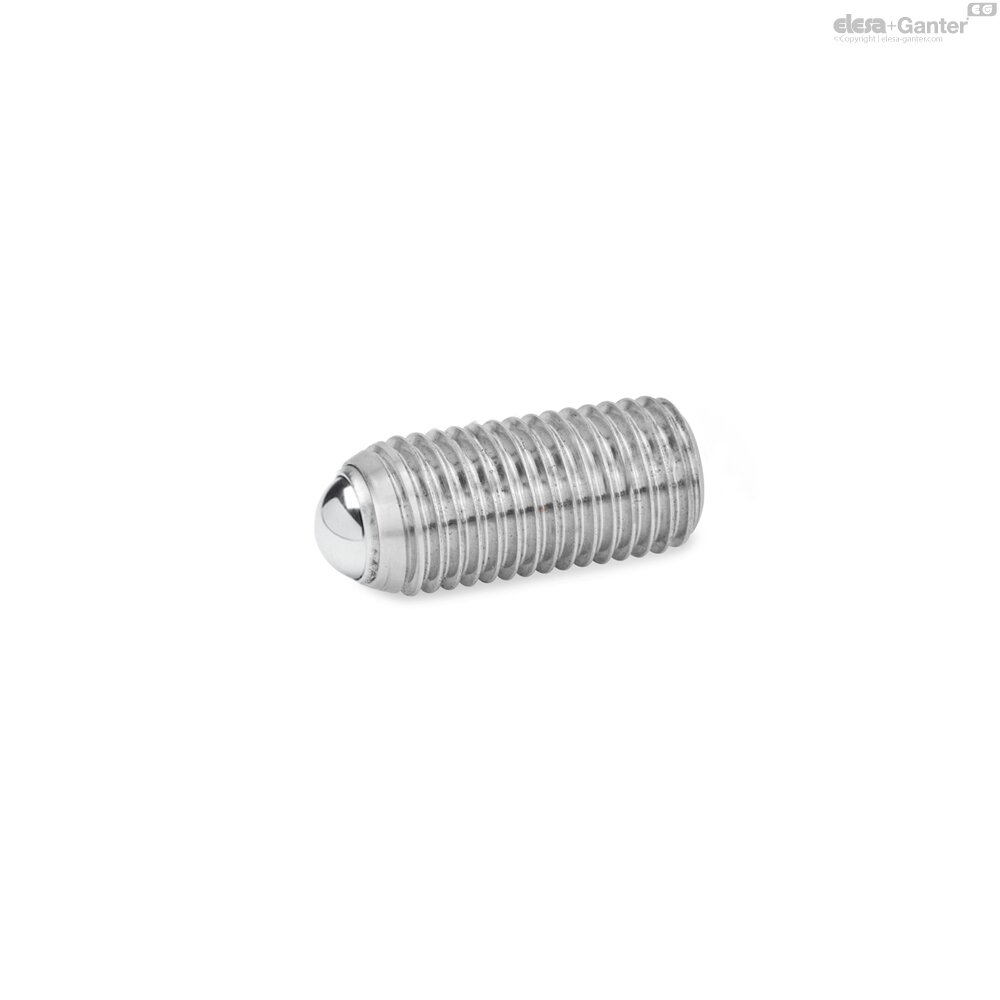

605-M6-10-AN
GN-605 Edelstahl
Auf Lager Alle Größen und Varianten von GN 605
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 605-M6-10-AN
- d1
- M 6
- l1
Nennlänge - 10
- d2
- 4
- l2 ≈
- 1.3
- A/F
- 3
- Static load in N
- 4500
- 2
Ausführung in Stahl
Form
- A: volle Kugel
- B: abgeflachte Kugel
- V: abgeflachte Kugel, mit Verdrehsicherung
- VR: abgeflachte Kugel, mit Verdrehsicherung, geriffelt
Stahl
- Schraube
- vergütet
- brüniert
- Kugel
- gehärtet
- blank
Ausführung in Edelstahl
Form
- AN: volle Kugel
- BN: abgeflachte Kugel
- VN: abgeflachte Kugel, mit Verdrehsicherung
- VRN: abgeflachte Kugel, mit Verdrehsicherung, geriffelt
Schraube
Edelstahl 1.4301
Kugel
Edelstahl 1.4125
gehärtet
Kugelspannschrauben GN 605 mit voller Kugel (Formen A / AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.
Die abgeflachte, bewegliche Kugel (Formen B / BN) ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.
Die Verdrehsicherung (Formen V / VR / VN / VRN) bewirkt, dass die Kugel nur max. 9º verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.
Das Feingewinde erhöht die Selbsthemmung und erlaubt eine feinere Justierung.
- Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
