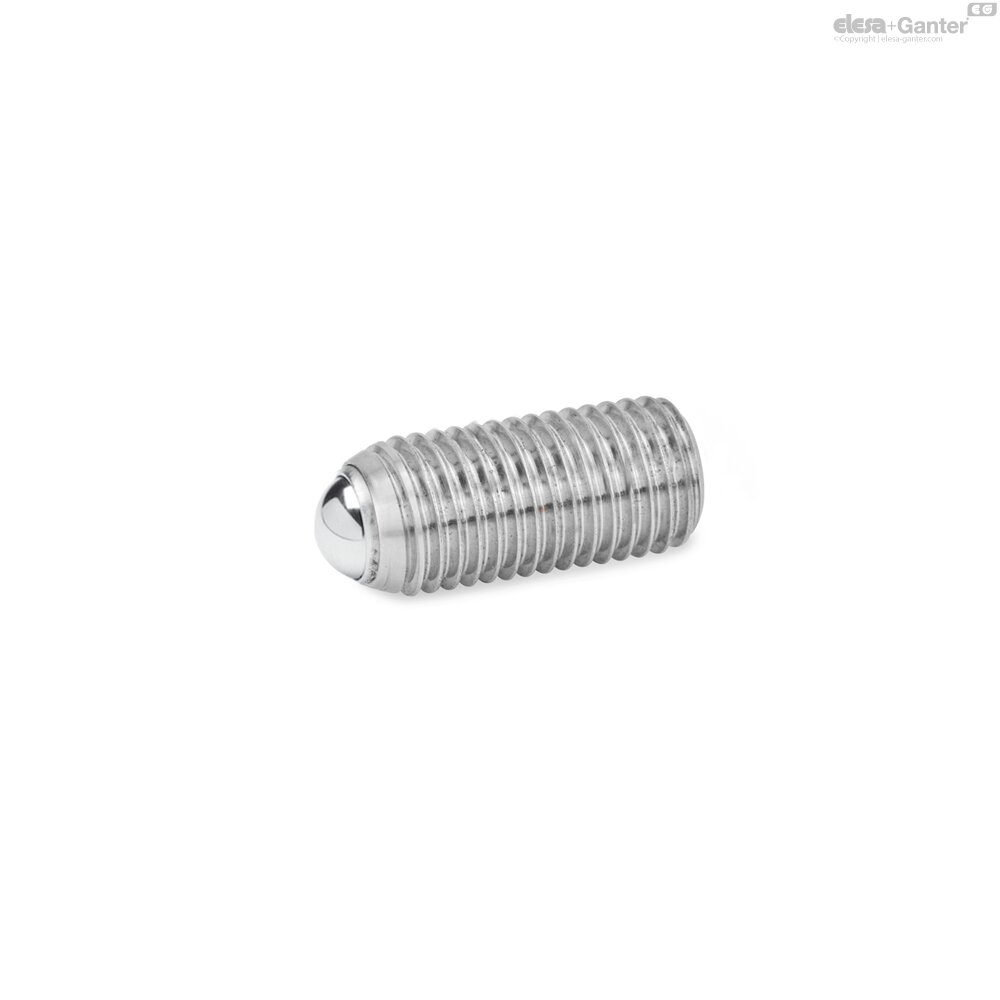

605-M5-20-AN GN-605 Edelstahl

605-M5-20-AN

GN-605 Edelstahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 605

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 605-M5-20-AN
d1
M 5
l1
Nennlänge
20
d2
3
l2 ≈
1
A/F
2.5
Static load in N
3000
2

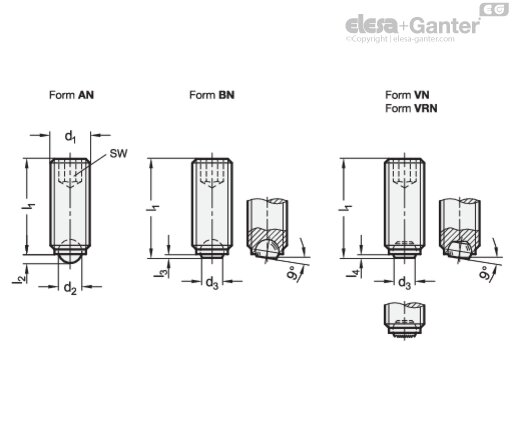

605-M5-20-AN drawing
Ausführung in Stahl

Form

  • A: volle Kugel
  • B: abgeflachte Kugel
  • V: abgeflachte Kugel, mit Verdrehsicherung
  • VR: abgeflachte Kugel, mit Verdrehsicherung, geriffelt

Stahl

  • Schraube
  • vergütet
  • brüniert
  • Kugel
  • gehärtet
  • blank
Ausführung in Edelstahl

Form

  • AN: volle Kugel
  • BN: abgeflachte Kugel
  • VN: abgeflachte Kugel, mit Verdrehsicherung
  • VRN: abgeflachte Kugel, mit Verdrehsicherung, geriffelt

Schraube

Edelstahl 1.4301

Kugel

Edelstahl 1.4125

gehärtet

Kugelspannschrauben GN 605 mit voller Kugel (Formen A / AN) werden eingesetzt, wenn eine punktförmige Spannfläche erwünscht ist.

Die abgeflachte, bewegliche Kugel (Formen B / BN) ermöglicht das Spannen oder Abstützen von nicht parallelen Flächen unter Vermeidung von Druckstellen.

Die Verdrehsicherung (Formen V / VR / VN / VRN) bewirkt, dass die Kugel nur max. 9º verdreht werden kann; damit ist sichergestellt, dass immer mit der Fläche gespannt wird.

Das Feingewinde erhöht die Selbsthemmung und erlaubt eine feinere Justierung.

  • Kugelspannschrauben mit (voller) Kunststoff-Kugel (Form AK)
