481-30-100-SW GN 481 Kantengriffe

481-30-100-SW

GN 481 Kantengriffe

Griffprofil Aluminium, Endstücke Zink-Druckguss
  • Icons/__logo__RoHS__.png

Auf Lager Alle Größen und Varianten von GN 481

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 481-30-100-SW
d1 -0.5
30
l1
100
l1 +2
100
l1 ±2
100
a1
18
a2
9
d2
32
h1
34.5
h2 -0.1
14.5
l2
106
95

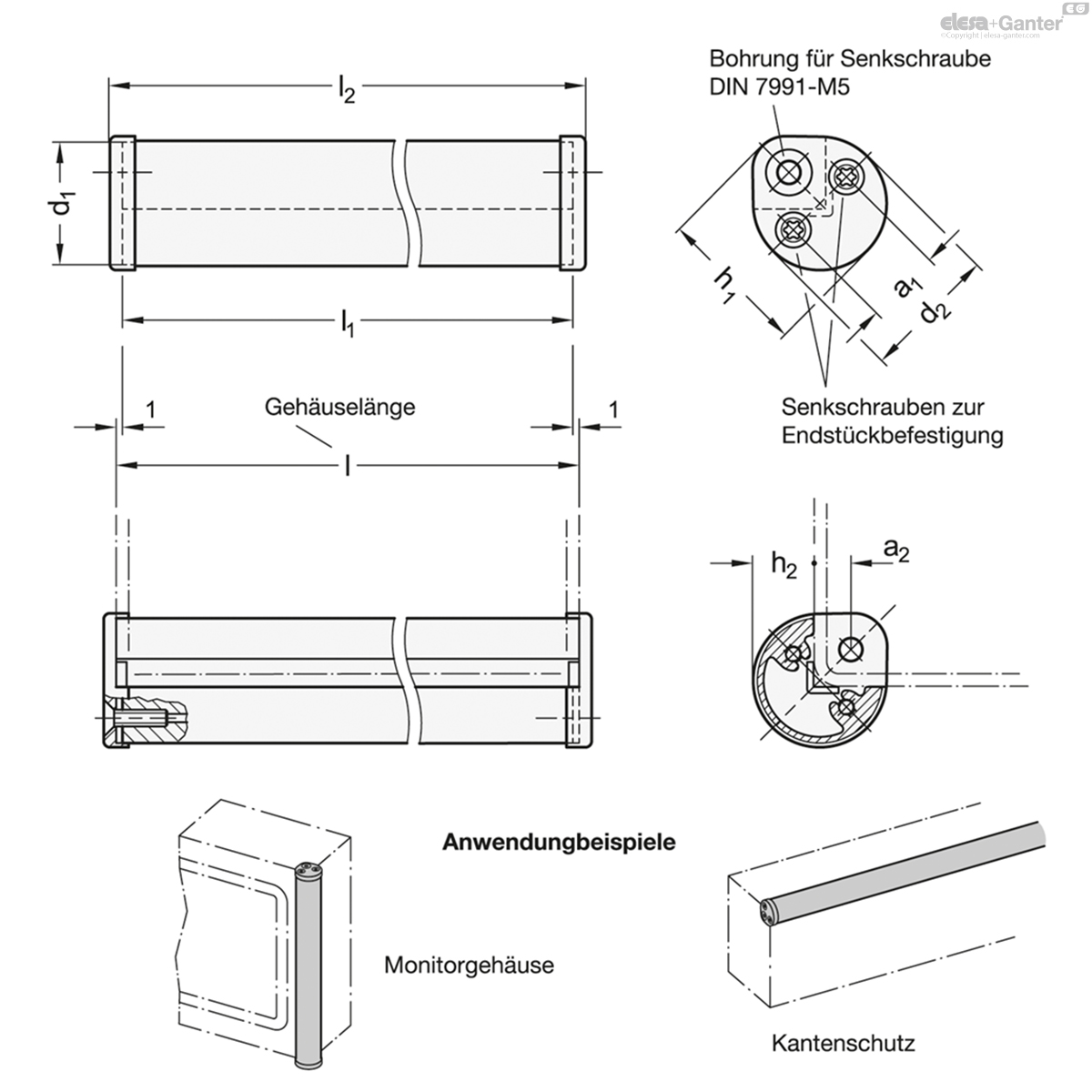

481-30-100-SW drawing

Griffprofil

Aluminium

  • schwarz, RAL 9005, strukturmatt SW
  • eloxiert, naturfarben ES

Endstücke

Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt

Senkschrauben

  • gewindefurchend, mit Innensechsrund
  • schwarz, verzinkt

Kantengriffe GN 481 sind besonders kompakt und werden z. B. seitlich an Monitorgehäusen als Griffelement oder generell zum Schutz an Gehäusekanten eingesetzt.

Ein Toleranzausgleich von 1 mm je Endstück erleichtert die Montage. Die beiden Endstücke sind mit gewindefurchenden Senkschrauben so am Griffprofil befestigt, dass sie nach einer Längenanpassung des Griffprofils ohne zusätzliche Bearbeitung erneut angeschraubt werden können. Dadurch lässt sich die Gehäuselänge auf jedes gewünschte Maß anpassen.

andere Längen l1

andere Oberflächen
