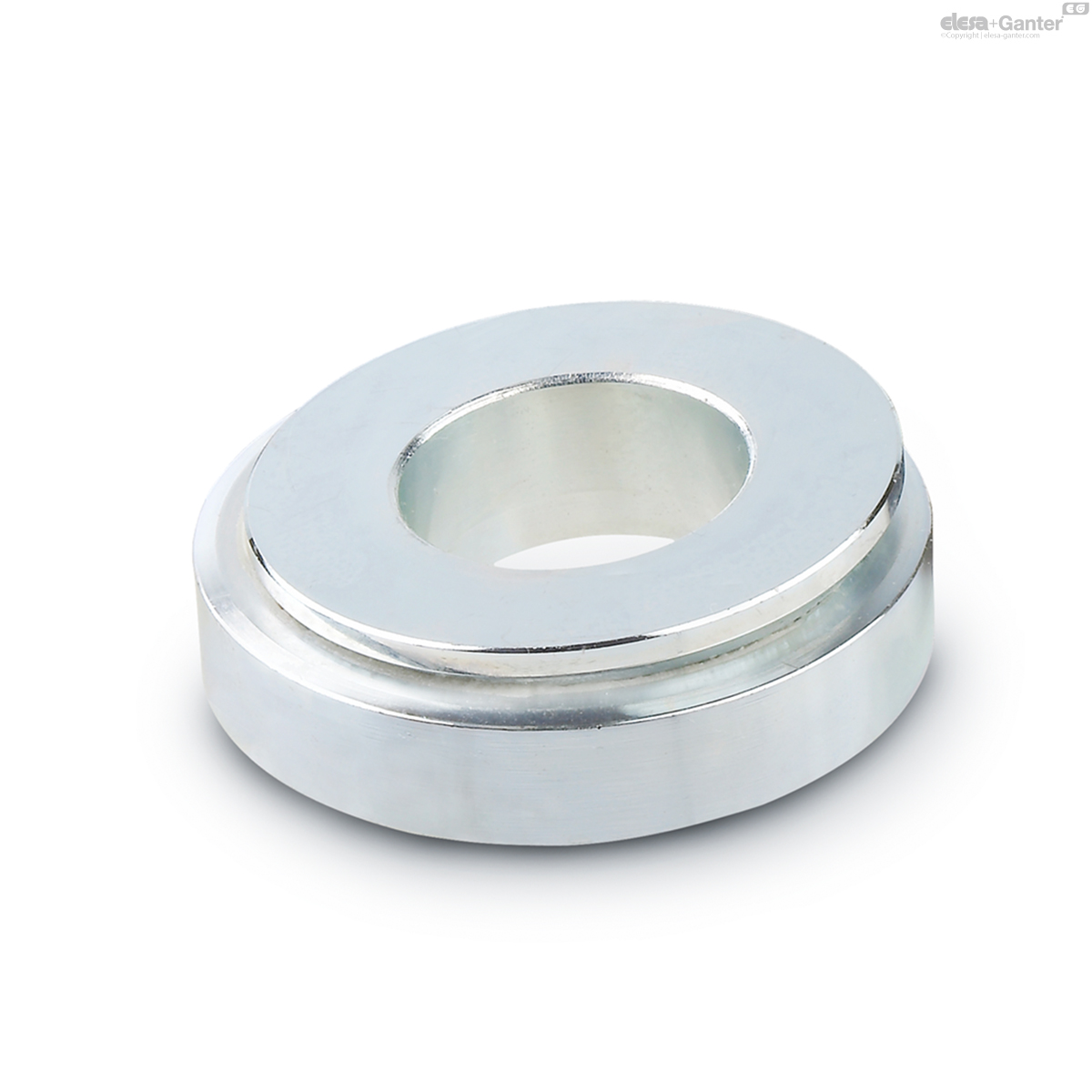

350.3-25-ST GN 350.3-ST Stahl

350.3-25-ST

GN 350.3-ST Stahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Auf Lager Alle Größen und Varianten von GN 350.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 350.3-25-ST
d1
25
d2
8.5
d3
15
h ±0.5
8
for thread
up to max.
M 8
Static load
in kN
40
20

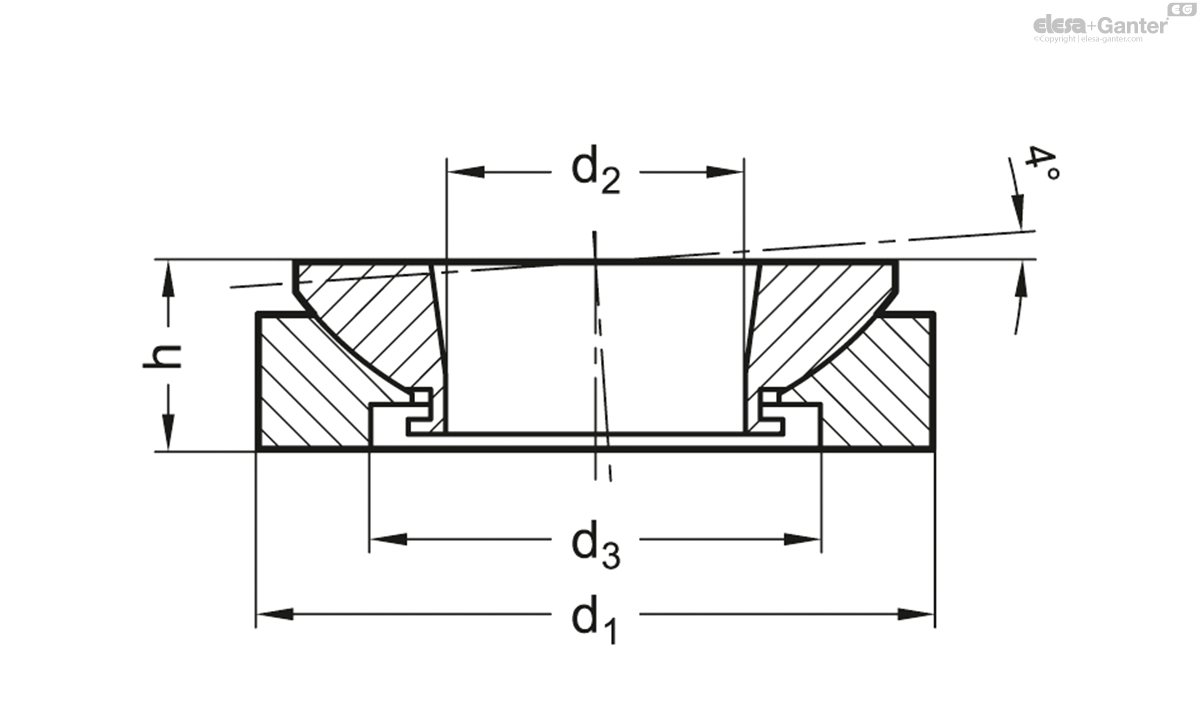

350.3-25-ST drawing

Stahl 1.7225 (42 CrMo 4 V) ST

verzinkt, blau passiviert

Edelstahl 1.4305 (X 10 CrNiS 18-9) (X 10 CrNiS 18-9) NI

Kugelausgleich-Scheiben GN 350.3 sind in den Abmessungen auf Höhenausgleich-ElementeGN 350, GN 350.1, GN 350.2und GN 350.5.

Die beiden Scheiben sind miteinander „unverlierbar“ verbunden.

Die Belastbarkeit dieser Kugelausgleich-Scheiben ist vergleichsweise hoch. Dies nicht nur aufgrund der verwendeten Werkstoffe, sondern weil auch die „Pfanne“ kugelförmig (konkav) ausgebildet ist.

Im Übrigen empfiehlt sich bei Schraubverbindugen die Verwendung von hochfesten Unterlegscheiben zur Überbrückung von d2.
