251.2-M10-25-O

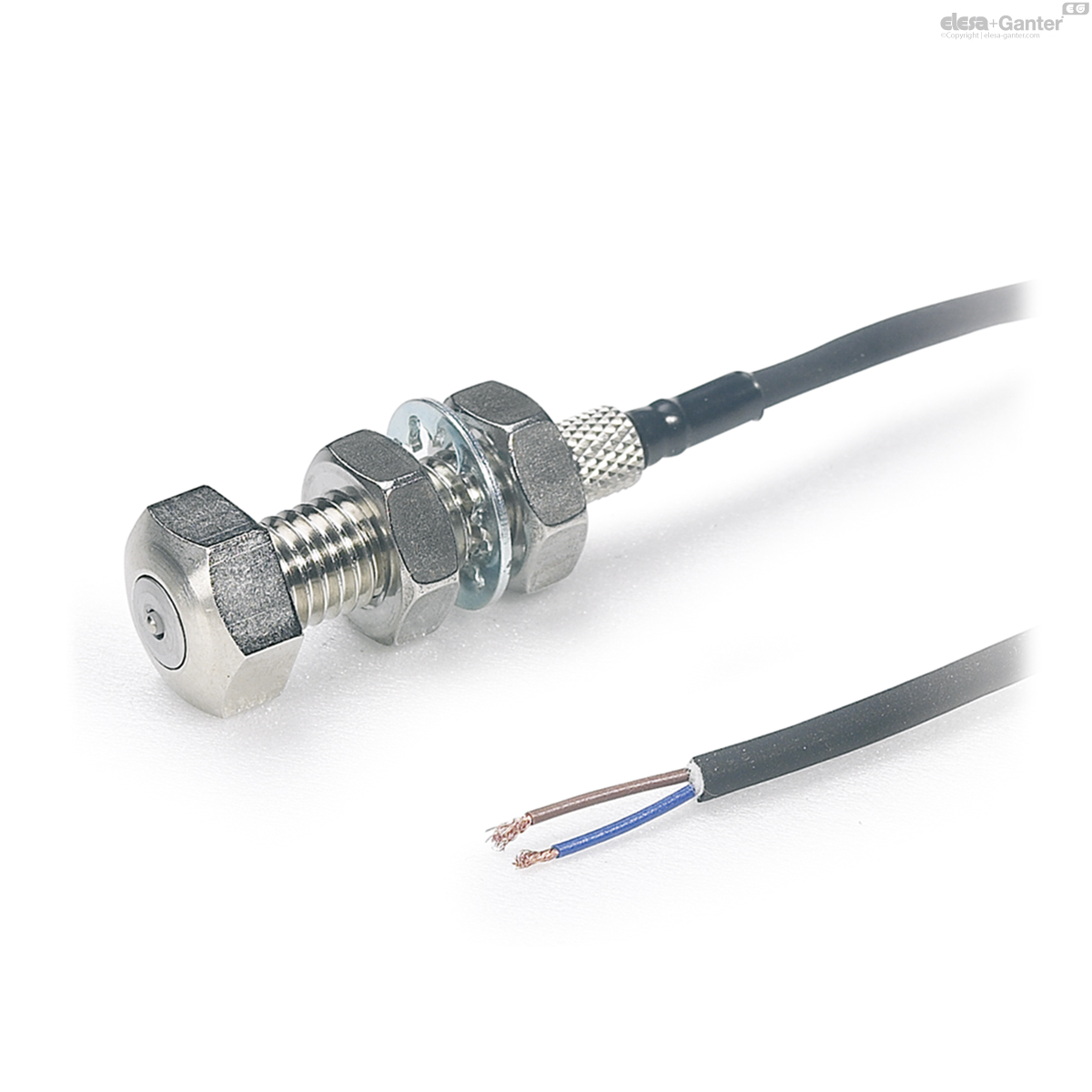

GN 251.2 Anschlagschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 251.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

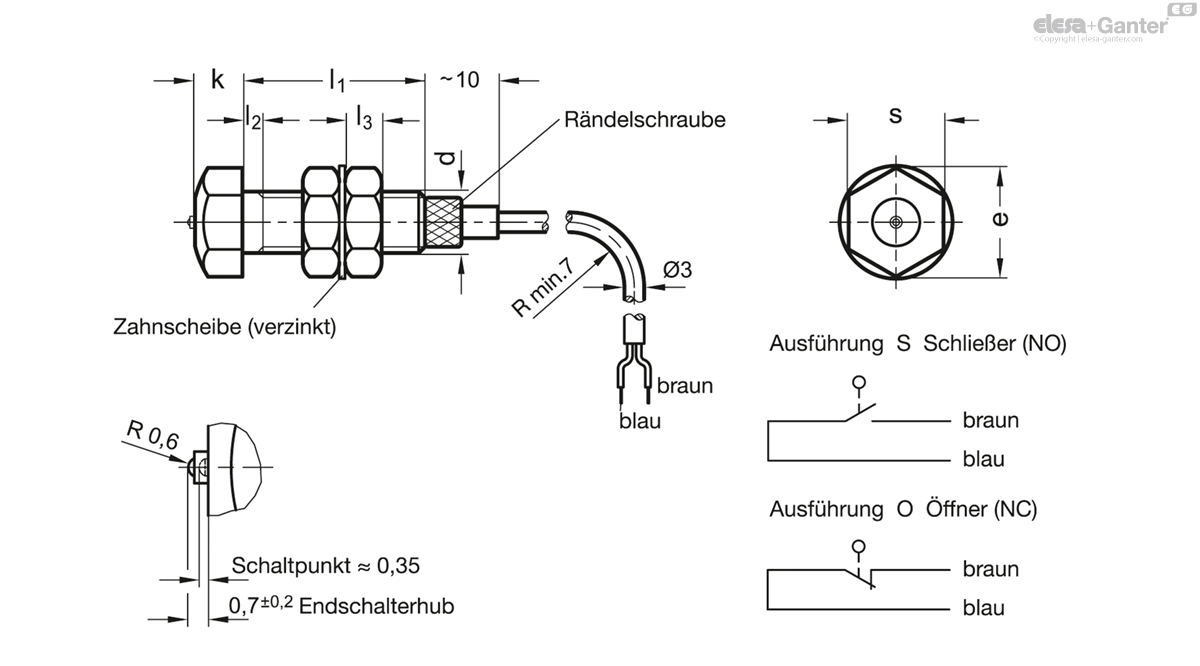

Technisches Datenblatt
Technische Daten
- Katalog
- GN 251.2-M10-25-O
- d
- M 10
- l1
- 25
- e
- 19.6
- k
- 7
- l2 max.
- 4
- l3
- 6
- s
- 17
- 80
Form
- S: Schließer
- O: Öffner
Schraube Stahl
- Festigkeitsklasse 5.8
- Sechskantkopf gehärtet (HRC 45)
- vernickelt
Sechskantmuttern Stahl
vernickelt
Endschalter
- Spannung: 5 ... 24 V DC
- Schaltstrom empf.: 5 ... 10 mA
- Schaltstrom max. 20 mA DC max.
- Lebensdauer: 3 Mio. Schaltspiele
- Temperaturbereich: -10° C ... +80° C
- Betätigungskraft: ~1 N
Anschlusskabel:
- Ø 3 ; 2-adrig, ~ 2 Meter lang
- max. Zugbelastbarkeit 30 N
- grau für Ausführung S (Schließer)
- schwarz für Ausführung O (Öffner)
Anschlagschrauben GN 251.2 haben einen gehärteten, abgerundeten Kopf, der als Festanschlag dient.
Die beiden Sechskantmuttern ermöglichen eine exakte Positionierung mit Kontersicherung.
Gleichzeitig kann mit der Positionierung über den eingebauten Endschalter ein elektrisches Steuersignal ausgelöst werden.
Mittels der Rändelschraube kann der Endschalter ein- und ausgebaut werden, ohne dass die Anschlagschraube gelöst werden muss.
Jede Anschlagschraube ist eine Betriebsanleitung beigefügt, die wichti-ge weiterführende technische Informationen enthält.
