240.2-M10 GN 240.2 Schnellsteck-Kupplungen

240.2-M10

GN 240.2 Schnellsteck-Kupplungen

mit Winkel- und Radialversatz-Ausgleich
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 240.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 240.2-M10
d1
M10
d2
21
x
0.7
e
44
l1 ≈
81
l2
43
l3
30.5
l4
22
l5 min.
24
l6
16
SW 1
41
SW 2
18
A/F 3
12
x
Max. Radialversatz
0.7
Max. Zug-/Druck
Belastung in kN
6.5
403

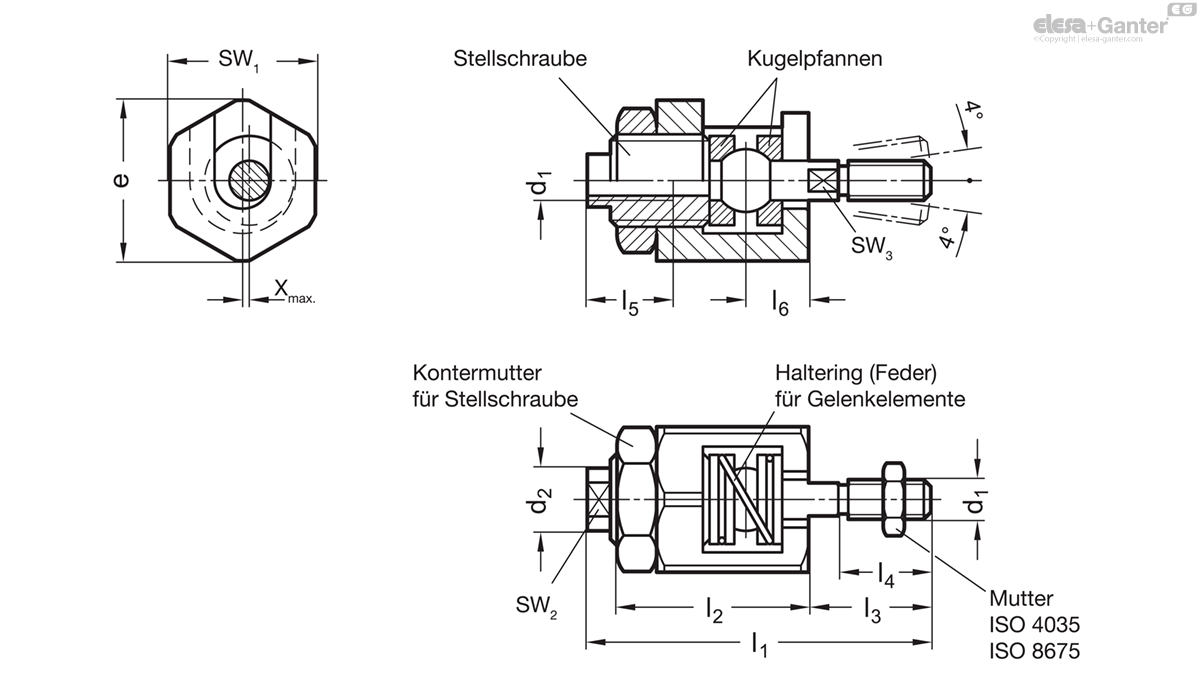

240.2-M10 drawing

Stahl

  • vergütet
  • phosphatiert

Haltering (Feder)

Edelstahl nichtrostend, 1.4568

Schnellsteck-Kupplungen GN 240.2 dienen zum Ausgleich eines Radial- und Winkelversatzes. Darüberhinaus sind sie über die Stellschraube axial spielfrei einstellbar.

Eine typische Anwendung ist die axiale Verbindung der Kolbenstange eines Druckzylinders mit dem zu betätigenden Bauelement.

Die Kupplung zeichnet sich durch eine sehr kompakte Konstruktion ohne lose Bauteile aus.

Sie dient nicht der Übertragung eines Drehmomentes.
