1804-M45X1,5-W

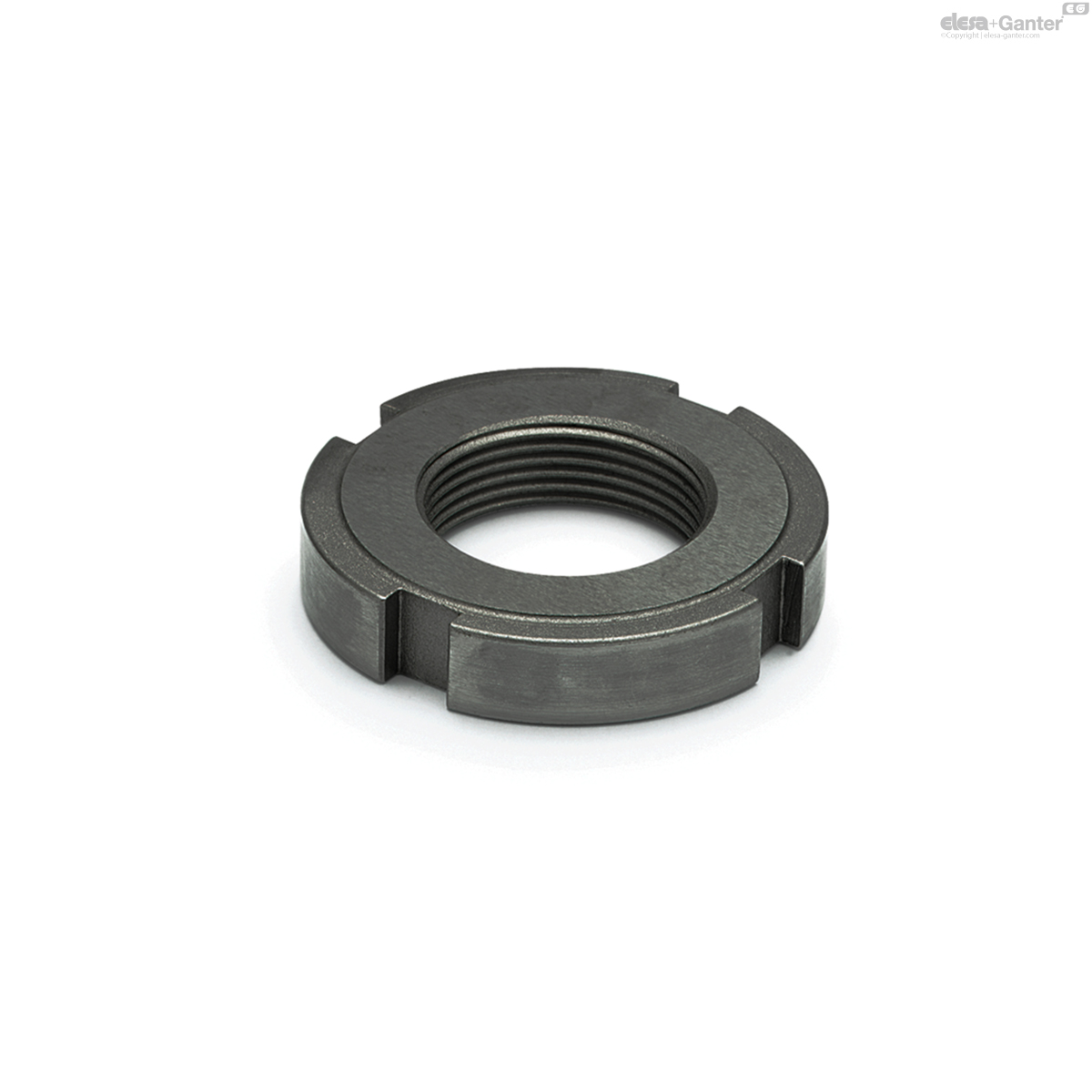

DIN 1804 Nutmuttern
Stahl / Edelstahl
Lt: 1-2 Wochen Alle Größen und Varianten von DIN 1804
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- DIN 1804-M45x1,5-W
- d1
- M45x1.5
- d2 h11
- 68
- d3
- 60
- b
- 8
- h h14
- 12
- Artikelnr. Hakenschlüssel
- DIN 1810-A68-75
- 175
* Lagetoleranzen gelten für Form H
Form
- W: Stahl, ungehärtet
- WNI: Edelstahl, ungehärtet, ungeschliffen
- H: Stahl, gehärtet
Form W
Stahl
- Festigkeitsklasse 5
- ungehärtet
- brüniert
Form WNI
Edelstahl nichtrostend, 1.4305
- ungehärtet
Form H
Stahl
- Festigkeitsklasse 5
- gehärtet HRC 60 ± 2 (Gewinde nicht gehärtet)
- Planflächen geschliffen oder feingedreht
Bei Nutmuttern DIN 1804 ist die abgesetzte Planfläche d3 als Anlagefläche vorzusehen.
Ab Größe M45x1,5 sind die Nutmuttern mit 6 Nuten versehen.
Das amtliche Normblatt sieht noch weitere Größen bis (M 200 x 3) vor.
- Hakenschlüssel DIN 1810 (siehe Maßtabelle)
