509.3-44-A GN 509.3 Federringe

509.3-44-A

GN 509.3 Federringe

Befestigungselemente für Kugelrollen GN 509 / GN 509.1
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 509.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 509.3-44-A
d1
44
d3
37.3 -0.3
s1
2 ... 4
für Kugelrollen
GN 509
GN 509.1
Größe
22
2

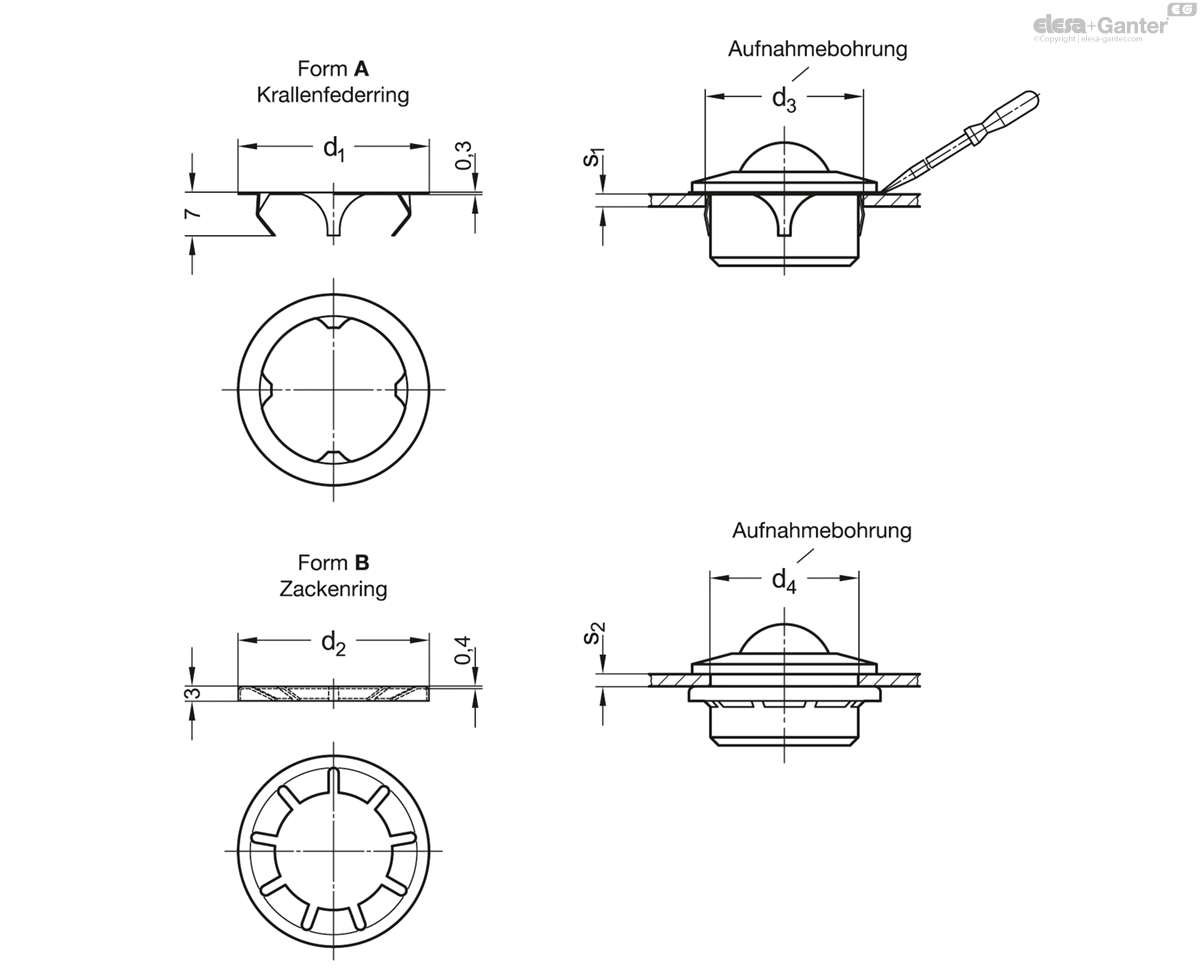

509.3-44-A drawing
* optional

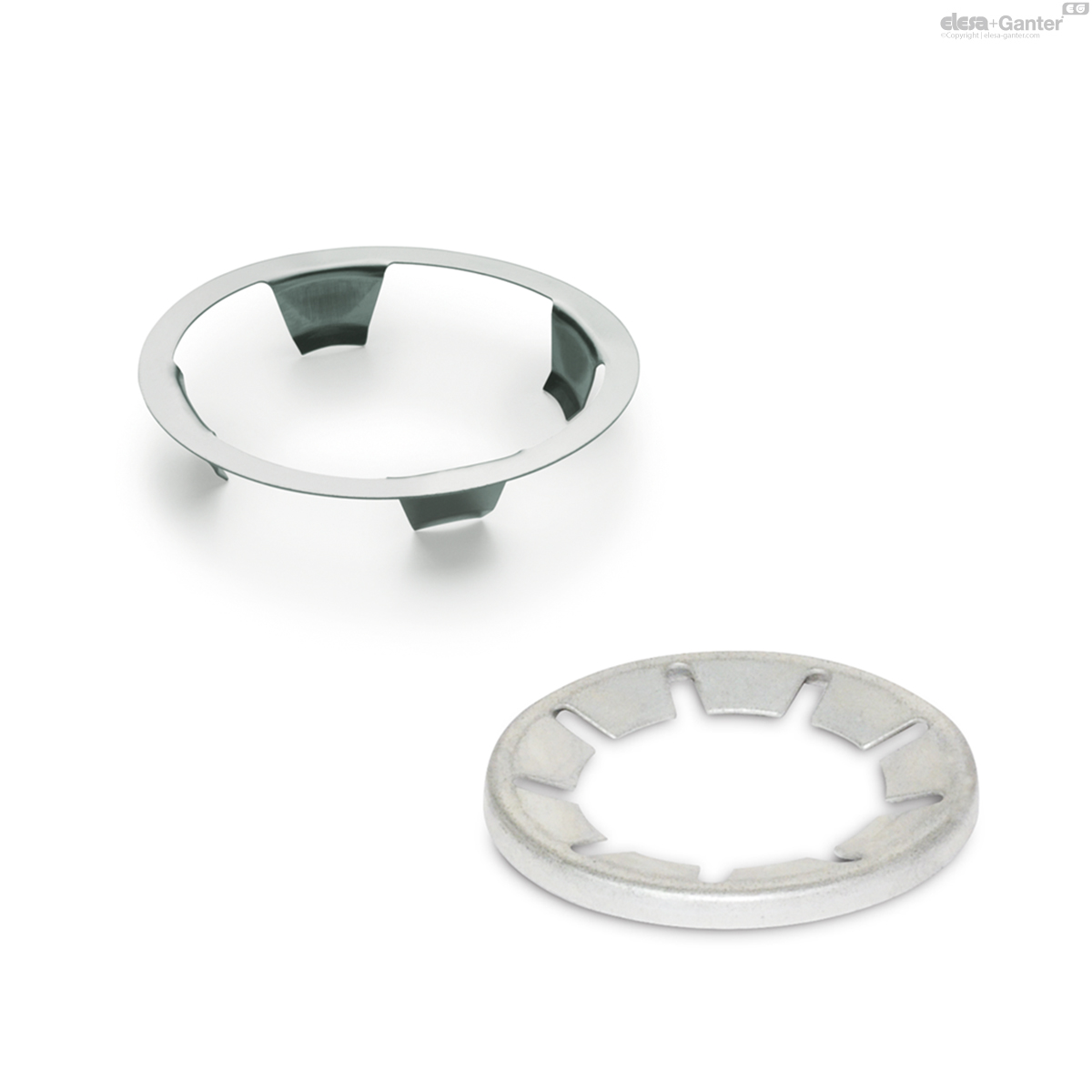

Form

  • A: Krallenfederring
  • B: Zackenring

Form A

Feder Stahl

Edelstahl, nichtrostend

Form B

Feder Stahl

verzinkt

Mit Krallenfederringen GN 509.3, Form A können Kugelrollen von der Einbauseite her befestigt und demontiert werden.

Zackenringe GN 509.3, Form B werden von der Rückseite montiert. So befestigte Kugelrollen sind nicht mehr demontierbar. Bezüglich der Blechdicke besteht keine Einschränkung.
