CFK.49 SH-5 CFK. Falsches Scharnier

CFK.49 SH-5

CFK. Falsches Scharnier

für CFA. und CFAX. Scharniere
Alle Größen und Varianten
  • PA
  • RoHS
  • g8020
  • FM

Voraussichtliche Lieferzeit 5-7 Werktage

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
424811
L
49
B
48
f±0.25
31
f1 ±0.25
30
H
19
h2
11
d3
5.5
d4
10
weight
12

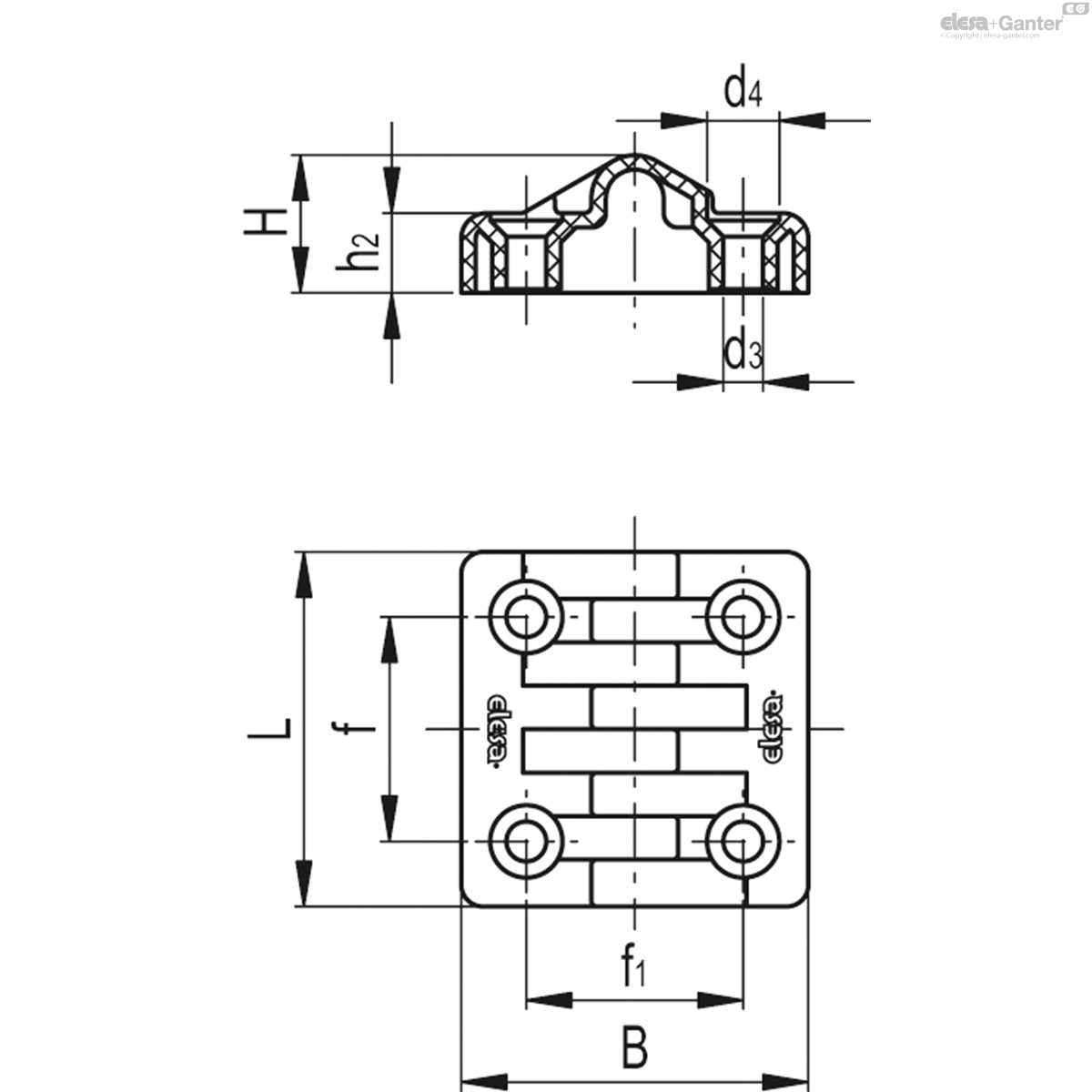

CFK.49 SH-5 drawing

Material

Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt

Standardausführung

Bohrung für Senkkopfschrauben

Funktionen und Anwendungen

Das 'falsche' Scharnier CFK. ohne Stift dient als Abdeckung und zur Montage von Panelen um eine einheitliche Optik zu erreichen.
