928-16 GN 928-ST Stahl
Stahl / Edelstahl
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

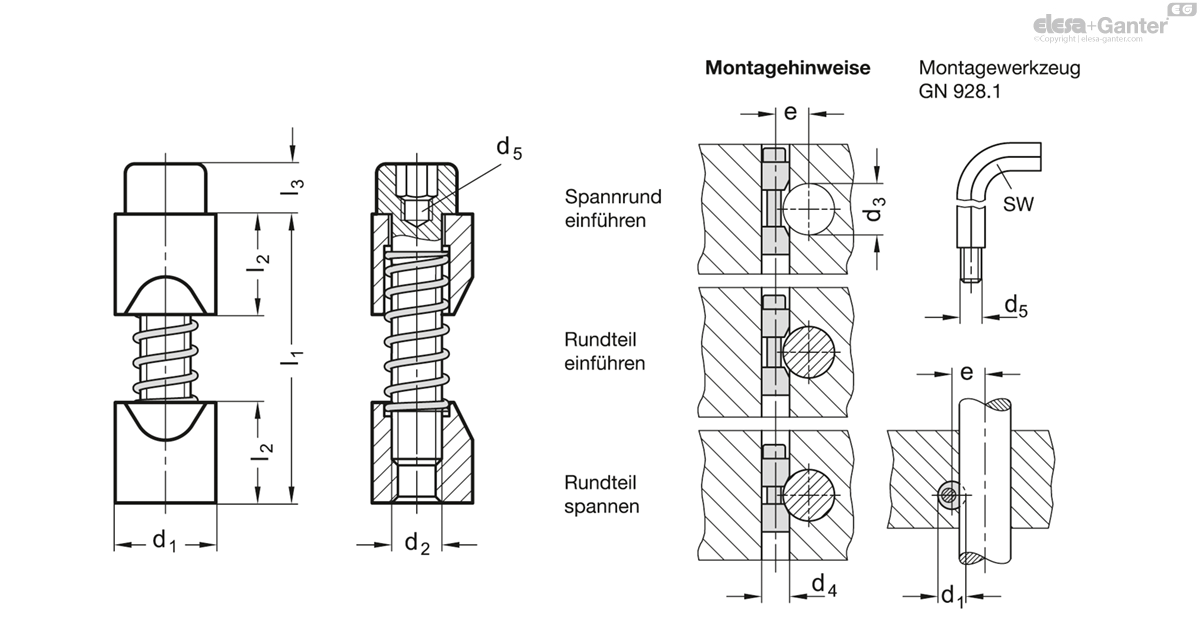

Technisches Datenblatt
Technische Daten
- Katalog
- GN 928-16
- d1 h11
- 16
- d2
- M 8
- d3 Rundteil
- 20 - 30
- d4 H7
- 16
- d5
- M 5
- e +0.2
- d3/2 + 4
- l1 max.
- 48
- l2
- 16
- l3
- 8
- sw
- 6
- Max. Anzugsmoment
in Nm - 25
- Artikel-Nr.
Montagewerkzeug - GN 928.1-6
- 52
Ausführung in Stahl
Stahl
- Brüniert
- Zylinderschraube DIN 912
verzinkt, blau passiviert
Ausführung in Edelstahl
Edelstahl nichtrostend, 1.4305 NI
Zylinderschraube DIN 912
Edelstahl, nichtrostend
Mit dem Klemmelement 'spannrund' GN 928 können runde Teile im Durchmesserbereich von 6 bis 125 mm schnell, präzise und wirtschaftlich gespannt werden.
Das Gewinde d5 dient zur Aufnahme des Montagewerkzeuges oder einer Schraube, womit das Klemmelement bei der Montage axial gehalten werden kann.
- Montagewerkzeug GN 928.1 (siehe Maßtabelle)
