LBR.54/130 N-22 LBR-N ohne Nabe, einseitig abgeflacht

LBR.54/130 N-22

LBR-N ohne Nabe, einseitig abgeflacht

Kunststoff Thermoplast
  • PA
  • RoHS
  • PF
  • g11020
  • ELE OD
  • IF79

Lt: 1-2 Wochen Alle Größen und Varianten von LBR.

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
33311
D
54
dH8
22
L
125
H
66
h
21
h1
30
d2
31
d3
8
d3*
8
d4
12
d5
6.5
i
39
l
34
R
20.2
c
7.3
α
25°
β
125±1°
f+0.05
19
b
16
137

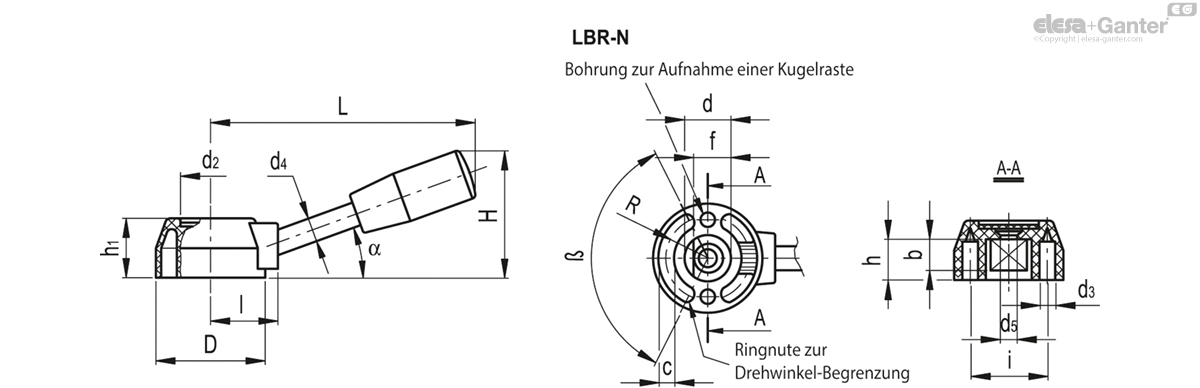

LBR.54/130 N-22 drawing
LBR.54/130 N-22 drawing
* Kugeldurchmesser

Griffkörper

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, glänzend

Hebelarm

Matt verchromtes Stahl mit zylindrischem Griff I.280- in Duroplast

Selbstklebendes Abdeckplättchen

Mattes, eloxiertes Aluminium wird nach der Montage des Hebels angebracht.

Standardausführungen

  • LBR-A: brünierte Stahl-Nabe, Bohrung H7
  • LBR-N: ohne Nabe, einseitig abgeflacht

LBR.45 N und LBR.54 N: Abflachung gegenüber dem Hebelarm

LBR.75 N: Abflachung auf Seite des Hebelarms

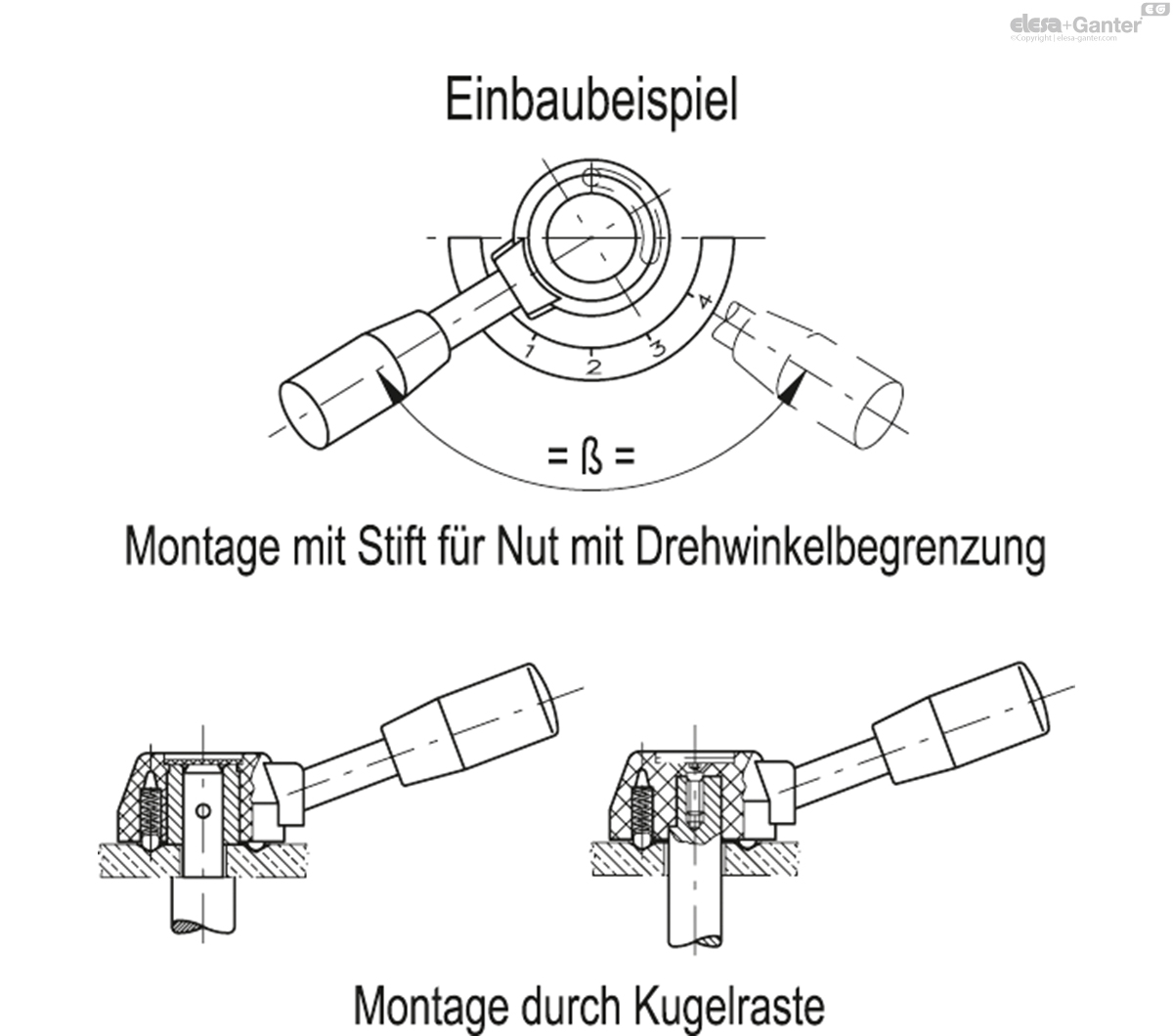

Montagebeispiele

Ringnut zur Begrenzung des Drehwinkels, Raststellungen durch Verwendung von Kugelrasten



Zubehör auf Anfrage

  • Axiale Sicherungsscheibe GN 184.
  • Kugel und Feder für Kugelraste, passend zu den zwei Montagelöchern d3, bei 180° gebohrt (siehe Kugel und Feder MS.).

Sonderausführungen auf Anfrage

  • Unterschiedliche Schaftlängen und Griffformen
  • Frontplatte mit Wörtern, Markierungen, Symbolen, Grafiken
