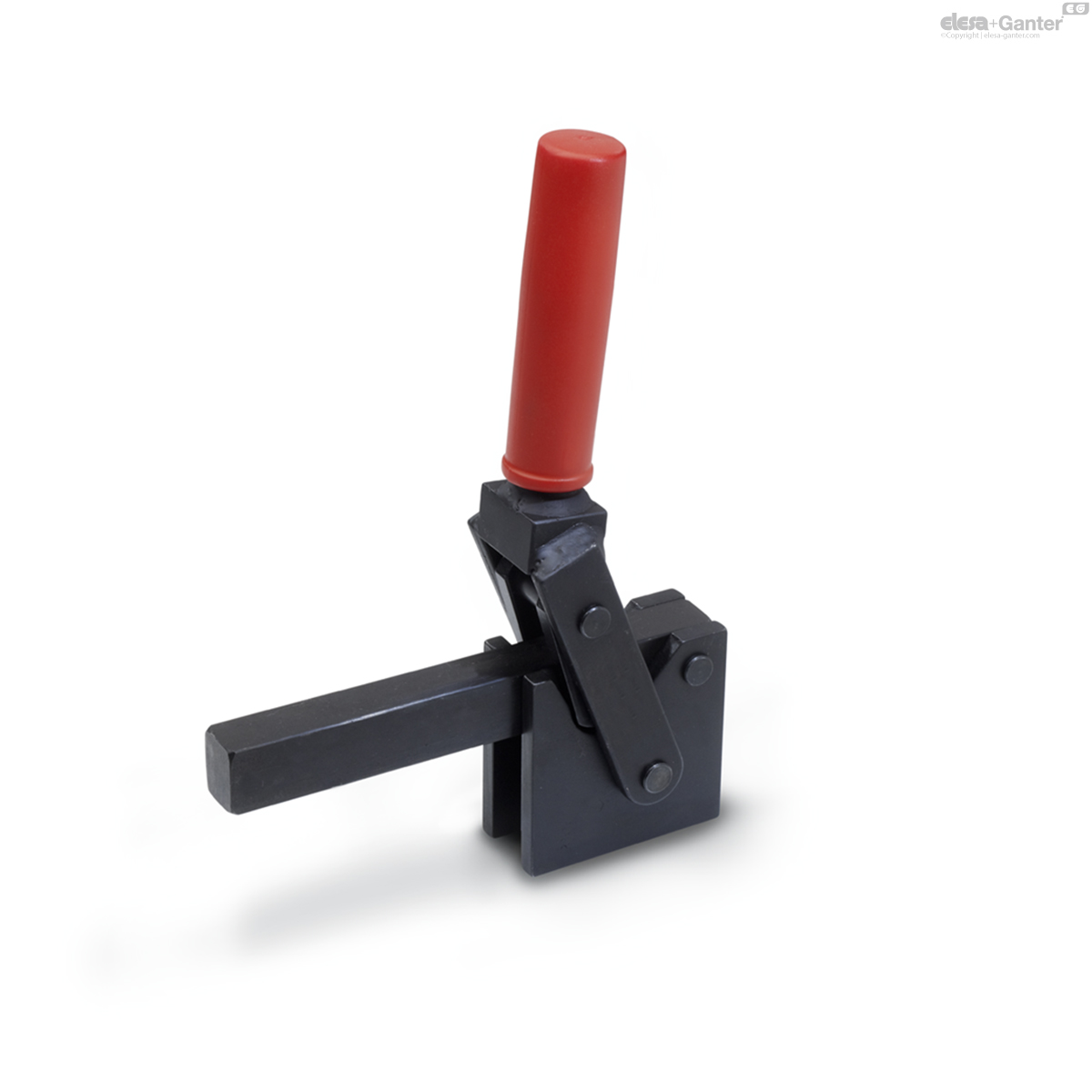

GN 810.1Sauterelles

Acier

Acier / Acier inoxydable , avec base de montage verticale

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Acier
Acier
Acier inoxydable
GN 810.1-NI
Acier inoxydable
Acier
GN 810.1
Acier

GN 810.1

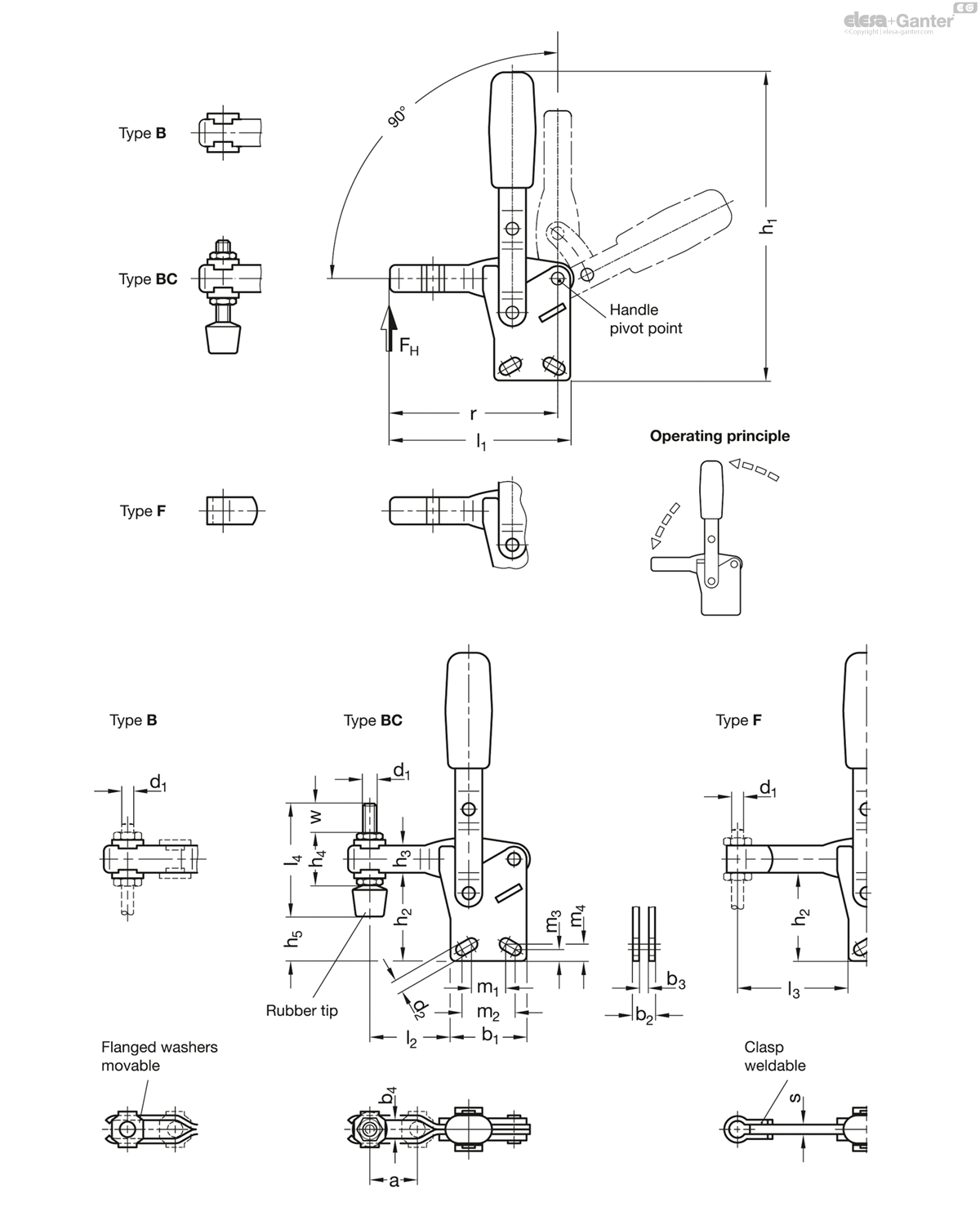

Code
Size
FH in N
a ≈
b1
b2
b3
b4
d1
d2 ≈
h1 ≈
h2
h3
GN 810.1-75-B
75
750
20
29
8
4
5.2
M 5
4.5
109
32
11
GN 810.1-130-B
130
1050
28
35
10
5
6.2
M 6
5.5
156
41.5
16
GN 810.1-230-B
230
2000
40
43
12
6
8.5
M 8
6.5
183
48
18
GN 810.1-330-B
330
2400
43
50
14
7
10.5
M 10
8.5
218
66
22
GN 810.1-430-B
430
2800
64
58
18
10
12.5
M 12
8.5
268
77.5
26
GN 810.1-530-B
530
4500
90
77
18
10
12.5
M 12
12.5
337
117.5
32
GN 810.1-75-BC
75
750
20
29
8
4
5.2
M 5
4.5
109
32
11
GN 810.1-130-BC
130
1050
28
35
10
5
6.2
M 6
5.5
156
41.5
16
GN 810.1-230-BC
230
2000
40
43
12
6
8.5
M 8
6.5
183
48
18
GN 810.1-330-BC
330
2400
43
50
14
7
10.5
M 10
8.5
218
66
22
GN 810.1-430-BC
430
2800
64
58
18
10
12.5
M 12
8.5
268
77.5
26
GN 810.1-530-BC
530
4500
90
77
18
10
12.5
M 12
12.5
337
117.5
32
GN 810.1-75-F
75
750
-
29
8
4
-
M 5
4.5
109
32
11
GN 810.1-130-F
130
1050
-
35
10
5
-
M 6
5.5
156
41.5
16
GN 810.1-230-F
230
2000
-
43
12
6
-
M 8
6.5
183
48
18
GN 810.1-330-F
330
2400
-
50
14
7
-
M 10
8.5
218
66
22
GN 810.1-430-F
430
2800
-
58
18
10
-
M 12
8.5
268
77.5
26
GN 810.1-530-F
530
4500
-
77
18
10
-
M 12
12.5
337
117.5
32
  • Icons/__logo__SPEEDYBLOCK__.png
Types
  • Type B: U-bar version, with two flanged washers
  • Type BC: U-bar version, with two flanged washers and GN 708.1 spindle assembly
  • Type F: Solid bar version, with clasp

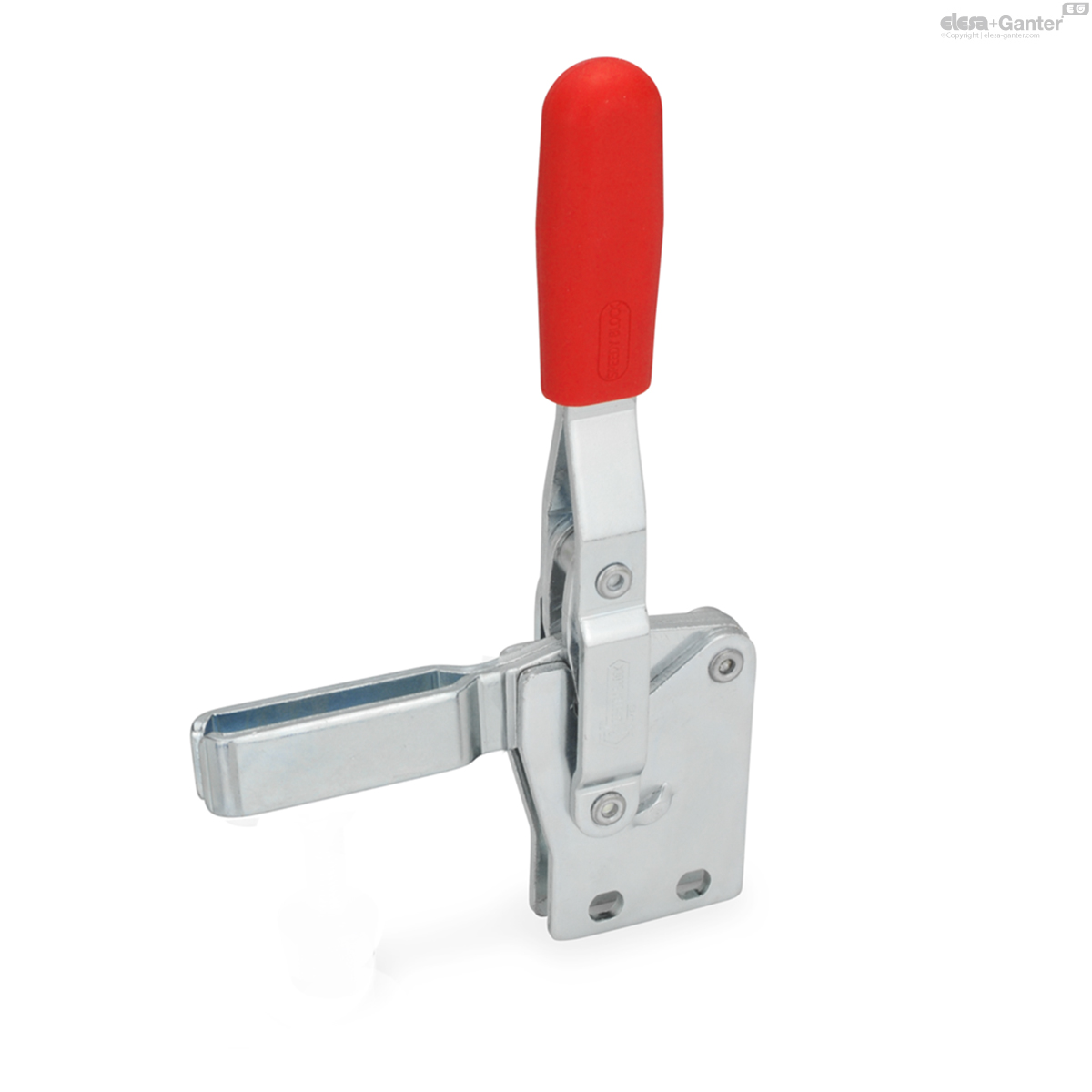

Version in Steel

  • Case-hardened Steel C10, zinc plated, blue passivated
  • Bearing pins tempered
  • Bearing rivets (for size 230 and up), case-hardened

All moving parts

lubricated with special grease

Hand grip

High quality, oil resistant red plastic

Spindle assembly GN 708.1, Type A-

  • Steel, zinc plated
  • Rubber tip 85 Shore A

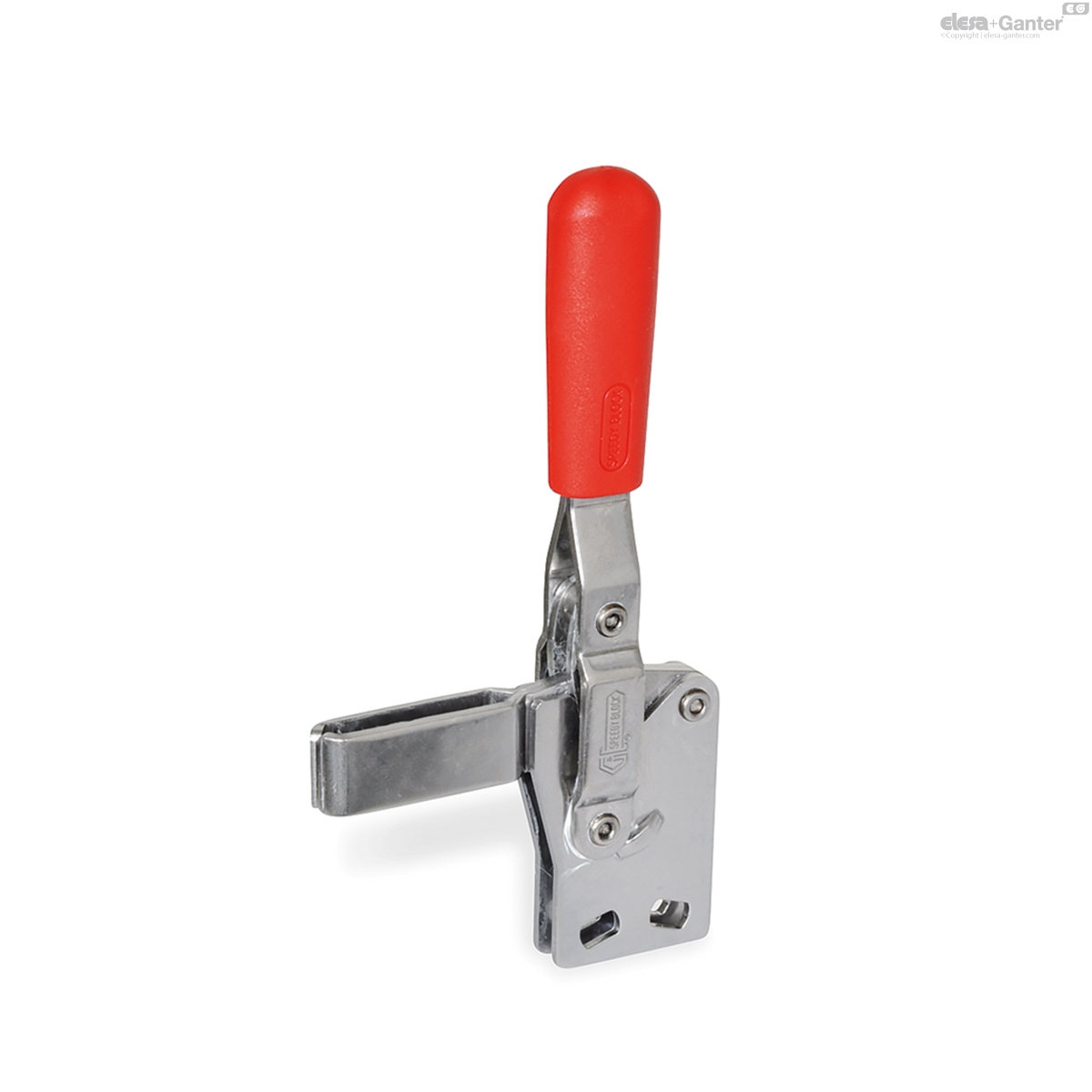

Version in Stainless Steel NI

Stainless Steel AISI 304

All moving parts

lubricated with special grease

Hand grip

High quality, oil resistant red plastic

Spindle assembly GN 708.1, Type A

  • Stainless Steel AISI 304
  • Rubber tip 85 Shore A

GN 810.1 vertical acting toggle clamps work according to the toggle principle: lever and clamping bar move in the same direction. In the clamped position the operating lever is in its vertical position.

Vertical acting toggle clamps in the U-bar version with two flanged washers (Type B) can accommodate an application specific clamping screw. A spindle assembly with neoprene rubber tip is also included for Type BC.

Type F version can either be utilized by welding the clasp which can then accommodate an application specific hold-down fastener component, or by utilizing the bar in conjunction with the GN 809 clamp mounts to hold the work piece in place.

  • Spindle assemblies-
  • GN 801 clamp mounts for toggle clamps (for Type B)
  • GN 809 clamp mounts for toggle clamps (for Type F)
