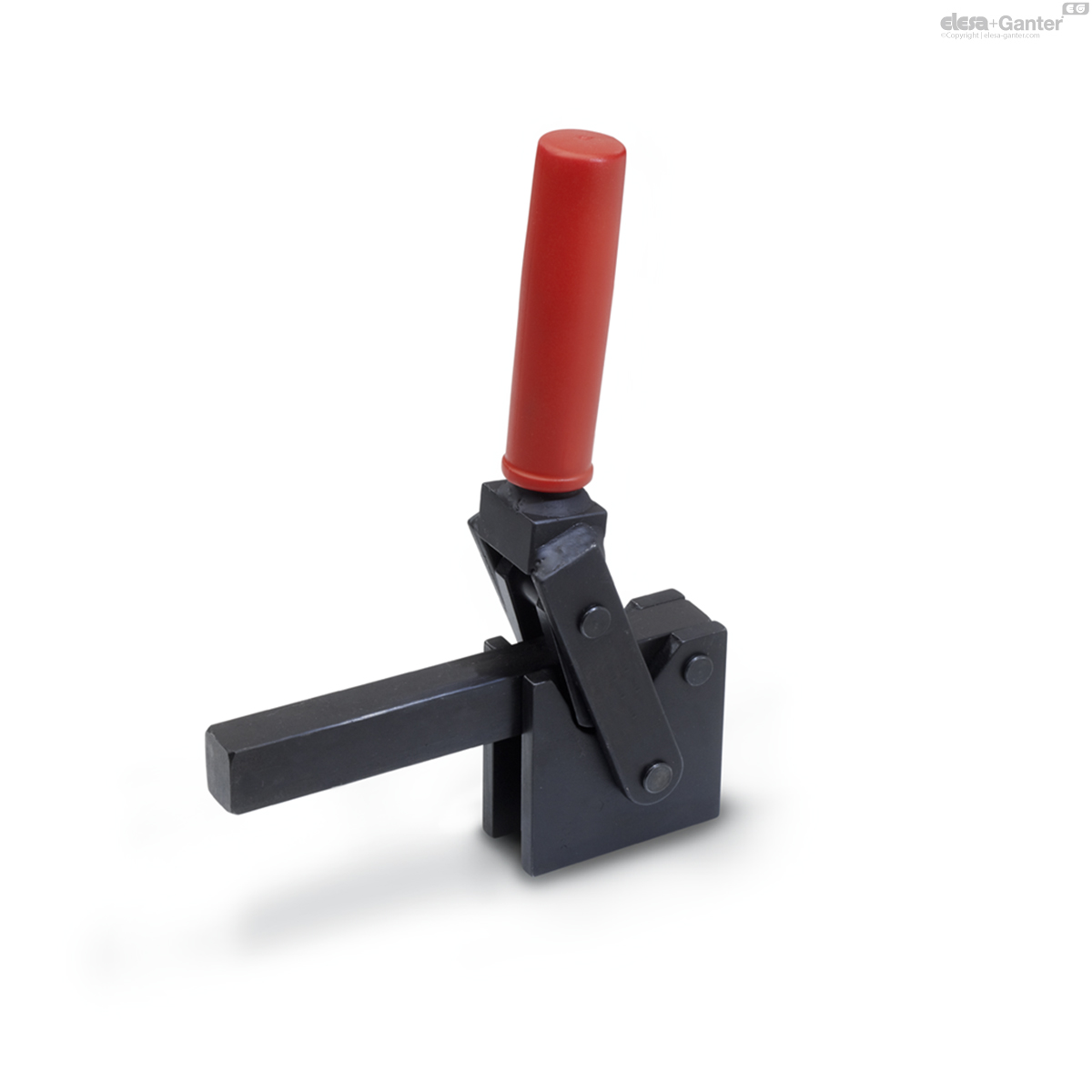

GN 810.1Vertikal-Spanner

Stahl

Stahl / Edelstahl, mit senkrechtem Fuß

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Stahl
Stahl
Edelstahl

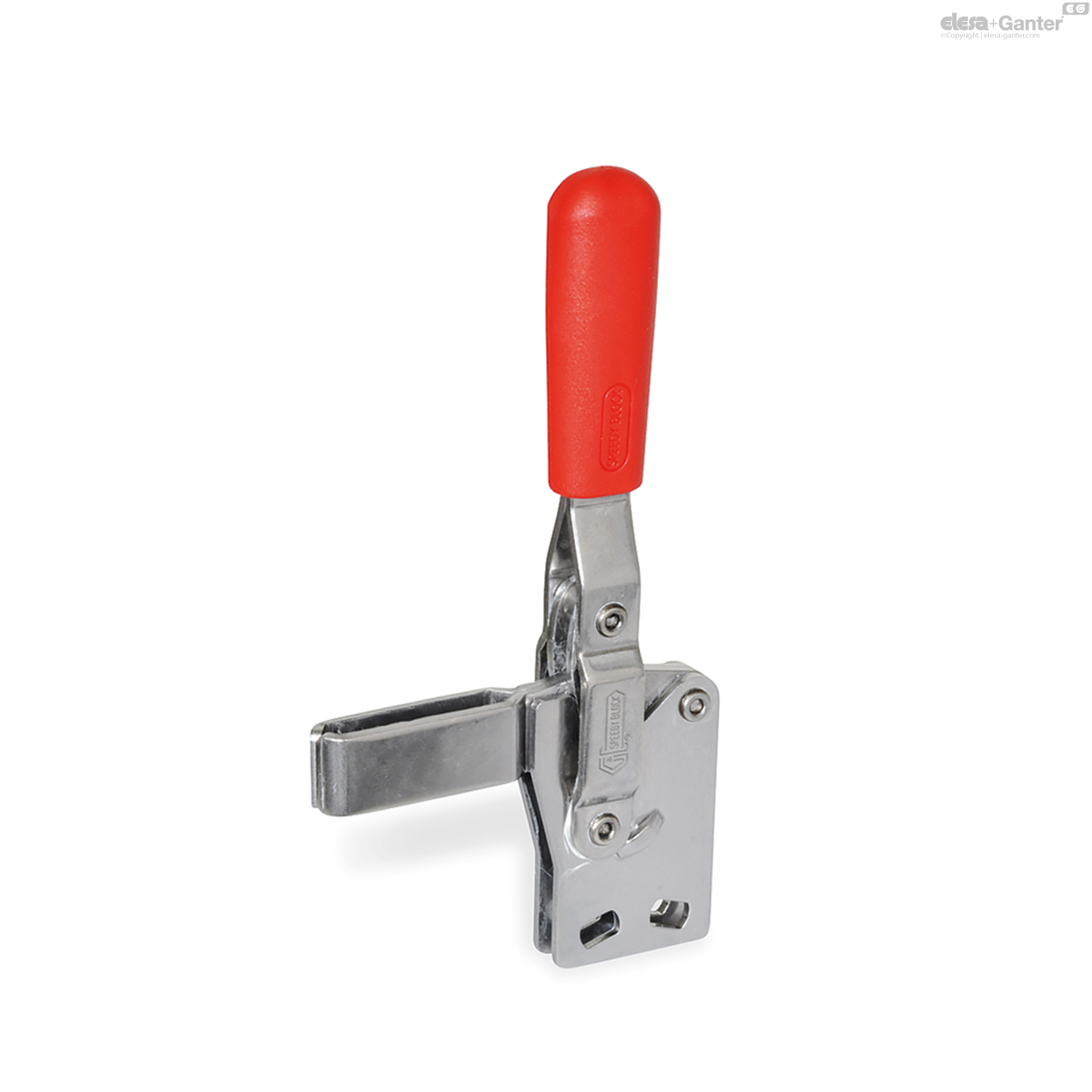

GN 810.1-NI
Edelstahl
Stahl

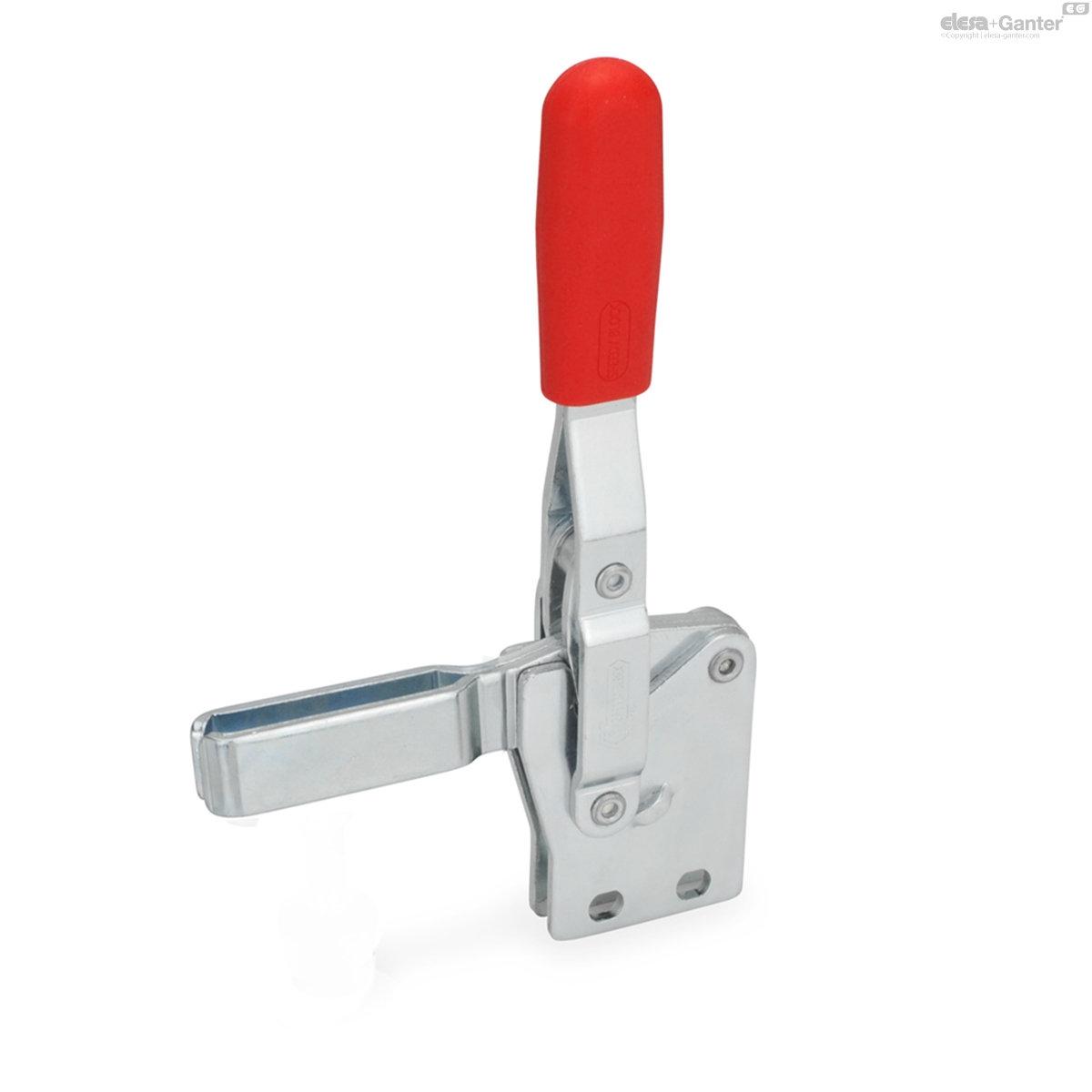

GN 810.1
Stahl

GN 810.1

Katalog

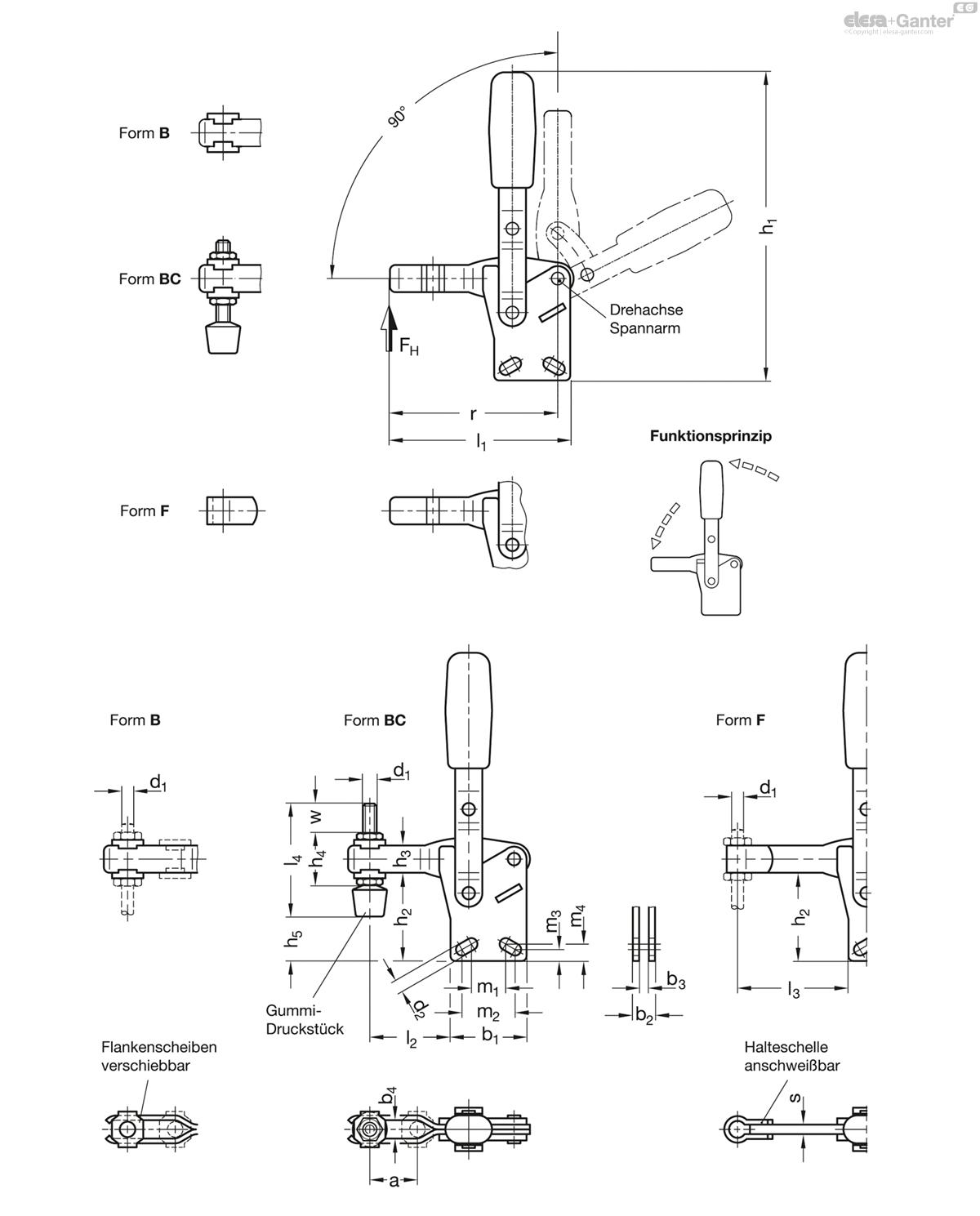

Size
FH in N
a ≈
b1
b2
b3
b4
d1
d2 ≈
h1 ≈
h2
h3
GN 810.1-75-B
75
750
20
29
8
4
5.2
M 5
4.5
109
32
11
GN 810.1-130-B
130
1050
28
35
10
5
6.2
M 6
5.5
156
41.5
16
GN 810.1-230-B
230
2000
40
43
12
6
8.5
M 8
6.5
183
48
18
GN 810.1-330-B
330
2400
43
50
14
7
10.5
M 10
8.5
218
66
22
GN 810.1-430-B
430
2800
64
58
18
10
12.5
M 12
8.5
268
77.5
26
GN 810.1-530-B
530
4500
90
77
18
10
12.5
M 12
12.5
337
117.5
32
GN 810.1-75-BC
75
750
20
29
8
4
5.2
M 5
4.5
109
32
11
GN 810.1-130-BC
130
1050
28
35
10
5
6.2
M 6
5.5
156
41.5
16
GN 810.1-230-BC
230
2000
40
43
12
6
8.5
M 8
6.5
183
48
18
GN 810.1-330-BC
330
2400
43
50
14
7
10.5
M 10
8.5
218
66
22
GN 810.1-430-BC
430
2800
64
58
18
10
12.5
M 12
8.5
268
77.5
26
GN 810.1-530-BC
530
4500
90
77
18
10
12.5
M 12
12.5
337
117.5
32
GN 810.1-75-F
75
750
-
29
8
4
-
M 5
4.5
109
32
11
GN 810.1-130-F
130
1050
-
35
10
5
-
M 6
5.5
156
41.5
16
GN 810.1-230-F
230
2000
-
43
12
6
-
M 8
6.5
183
48
18
GN 810.1-330-F
330
2400
-
50
14
7
-
M 10
8.5
218
66
22
GN 810.1-430-F
430
2800
-
58
18
10
-
M 12
8.5
268
77.5
26
GN 810.1-530-F
530
4500
-
77
18
10
-
M 12
12.5
337
117.5
32
  • Icons/__logo__SPEEDYBLOCK__.png
Form
  • B: offener Spannarm, mit 2 Flankenscheiben
  • BC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
  • F: massiver Spannarm mit Halteschelle zum Anschweißen

Ausführung in Stahl

  • Einsatzstahl C 10, verzinkt. blau passiviert
  • Lagerbolzen vergütet
  • Gleitlager (ab Baugröße 230 aufwärts), einsatzgehärtet

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A-

  • Stahl, verzinkt
  • Gummi-Druckstück 85 Shore A
Ausführung in Edelstahl NI

Edelstahl 1.4301

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Edelstahl 1.4301
  • Gummi-Druckstück 85 Shore A

Vertikal-Spanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position.

Vertikal-Spanner mit offenem Spannarm nehmen in Form B über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Vertikal-Spanner in Form F können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

  • Andrückschrauben-
  • GN 801 Halter für Andrückschrauben (für Form B)
  • GN 809 Halter für Andrückschrauben (für Form F)
Verwandte Produkte
Stahl

GN 708.1-ST

Andrückschrauben Stahl / Edelstahl, mit Gummi-Druckstück
Halter für Andrückschrauben

GN 801

Halter für Andrückschrauben für Schnellspanner mit offenem Spannarm
Andrückschrauben

GN 804

Andrückschrauben mit einstellbarem Federdruckelement
Stahl

GN 807

Andrückschrauben Stahl / Edelstahl, mit / ohne elastische Schutzkappe
Edelstahl

GN 807-NI

Andrückschrauben Stahl / Edelstahl, mit / ohne elastische Schutzkappe
Stahl

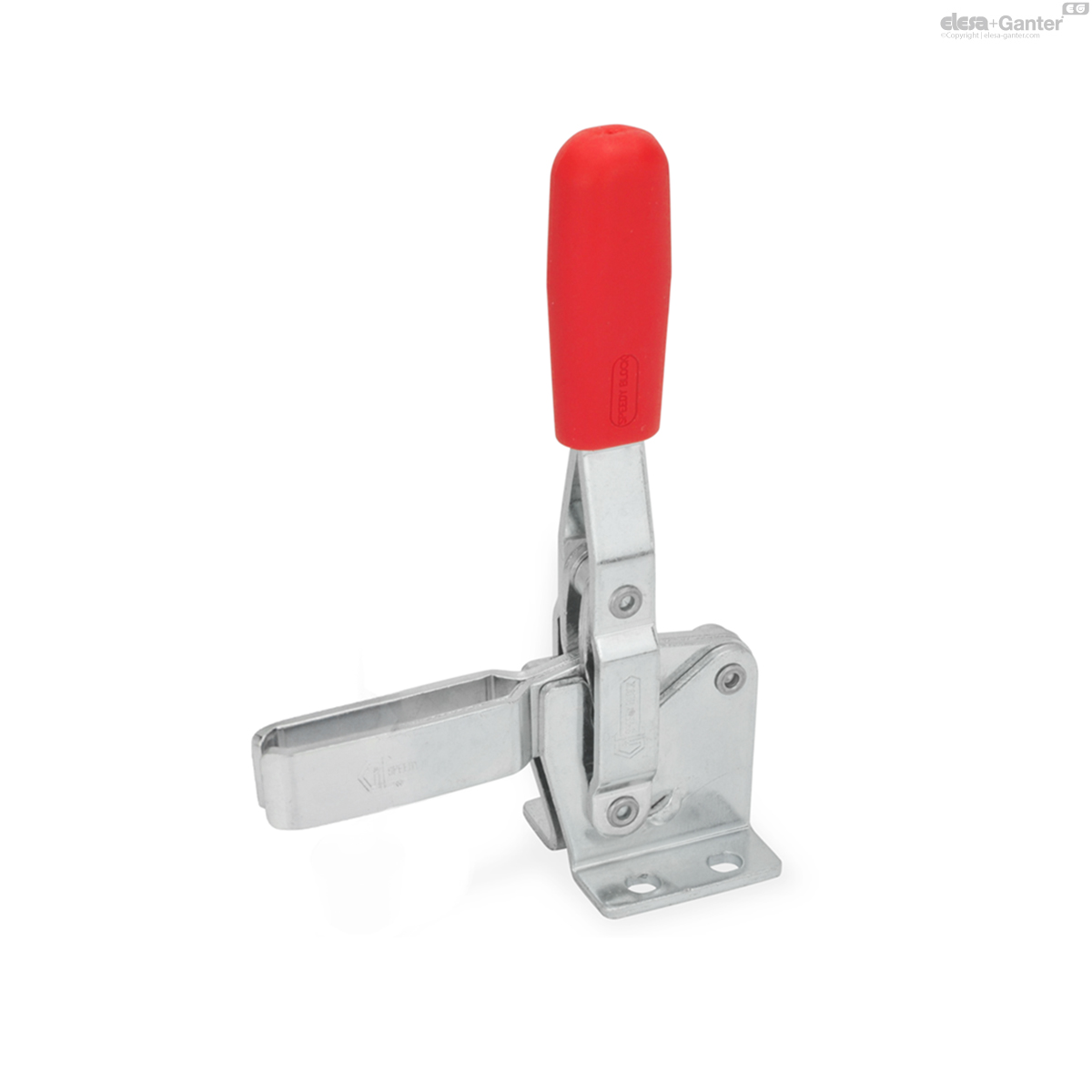

GN 810

Schnellspanner Stahl / Edelstahl, Spannhebel vertikal, mit waagrechtem Fuß
Edelstahl, nichtrostend

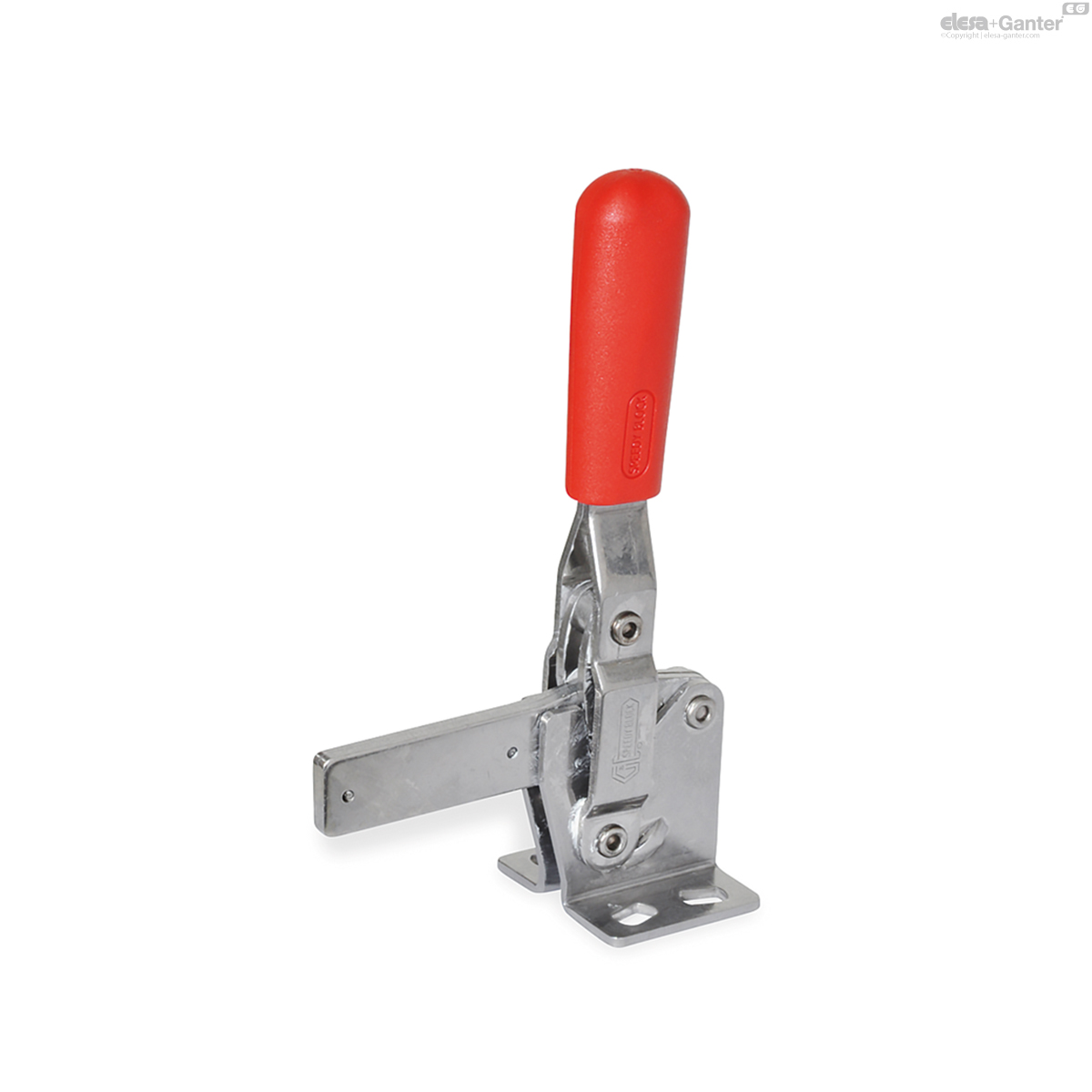

GN 810-NI
