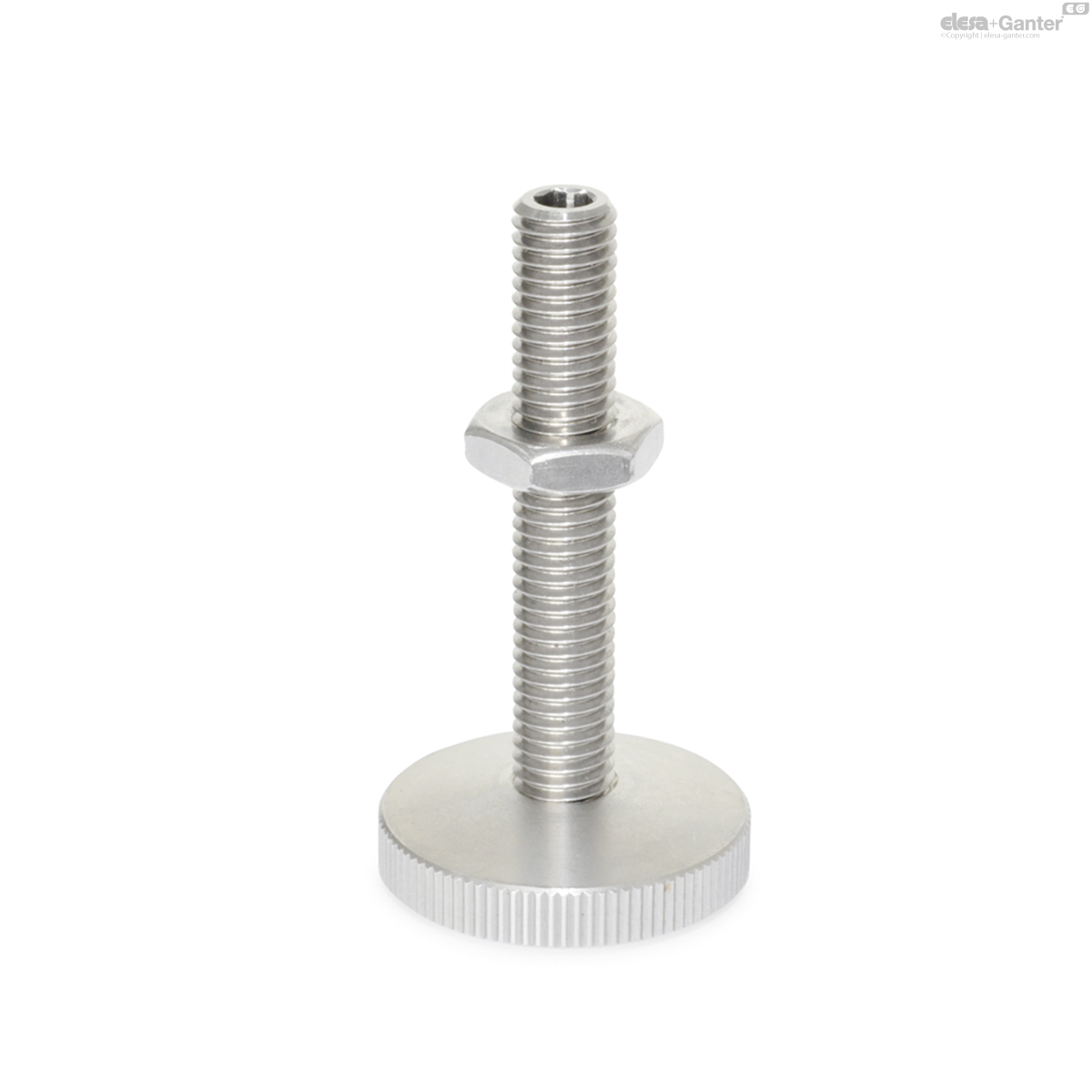

GN 339-NIStelelement

Roestvrij staal

Staal / RVS / Draadstang, niet verstelbaar

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Roestvrij staal
Roestvrij staal
Roestvrij staal
GN 339-NI
Roestvrij staal
Staal
GN 339
Staal

GN 339-NI

Reset

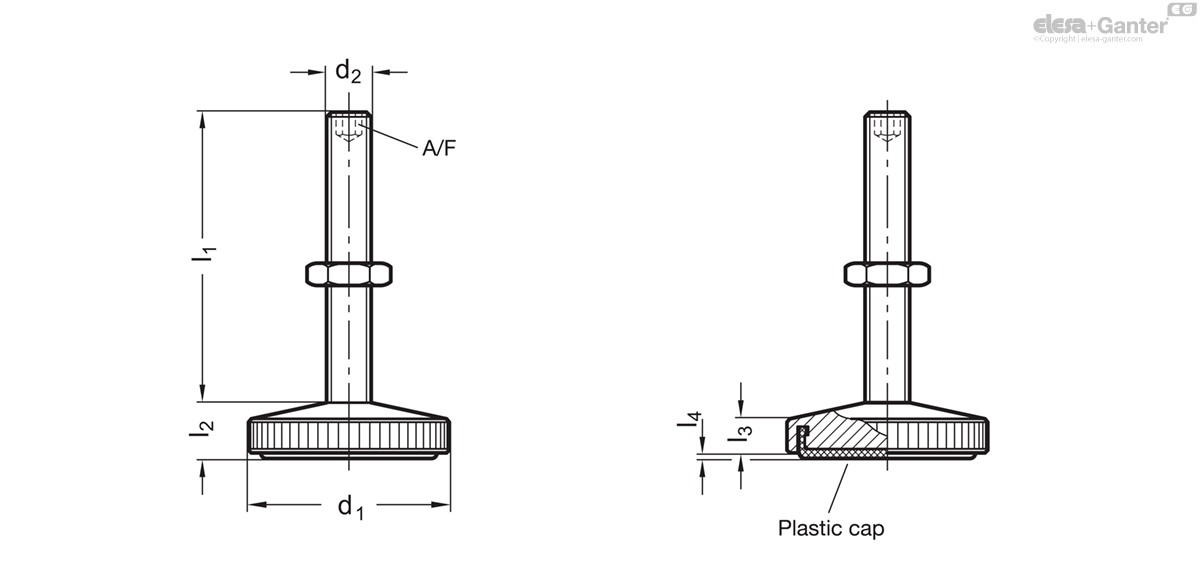

Code
d1
d2
l1
l2 ≈
l3 ≈
l4
A/F
Static load
in kN
GN 339-29-M6-30-KR-NI
29
M 6
30
8
5
0.4
3
6
30
GN 339-29-M6-45-KR-NI
29
M 6
45
8
5
0.4
3
6
29
GN 339-29-M8-35-KR-NI
29
M 8
35
8
5
0.4
4
13
37
GN 339-29-M8-55-KR-NI
29
M 8
55
8
5
0.4
4
13
43
GN 339-36-M8-40-KR-NI
36
M 8
40
9
6
0.5
4
13
56
GN 339-36-M8-65-KR-NI
36
M 8
65
9
6
0.5
4
13
65
GN 339-36-M10-45-KR-NI
36
M 10
45
9
6
0.5
5
18
60
GN 339-36-M10-70-KR-NI
36
M 10
70
9
6
0.5
5
18
80
GN 339-29-M6-30-KS-NI
29
M 6
30
8
5
1
3
6
34
GN 339-29-M6-45-KS-NI
29
M 6
45
8
5
1
3
6
36
GN 339-29-M8-35-KS-NI
29
M 8
35
8
5
1
4
13
41
GN 339-29-M8-55-KS-NI
29
M 8
55
8
5
1
4
13
48
GN 339-36-M8-40-KS-NI
36
M 8
40
9
6
1
4
13
64
GN 339-36-M8-65-KS-NI
36
M 8
65
9
6
1
4
13
72
GN 339-36-M10-45-KS-NI
36
M 10
45
9
6
1
5
18
78
GN 339-36-M10-70-KS-NI
36
M 10
70
9
6
1
5
18
88

Types

  • Type KS: with plastic cap, gliding
  • Type KR: with plastic cap, non-gliding

Version in Steel ST

  • Tensile strength class 5.8
  • zinc plated, blue passivated
  • Hexagon nut ISO 4035, Steel zinc plated, blue passivated

Version in Stainless Steel NI

  • AISI 303
  • Hexagon nut ISO 4035, Stainless Steel AISI 304

Plastic caps:

Type KS

Technopolymer (Polyacetal POM)

white (natural colour) RAL 9001

Type KR

Elastomer (TPE)

73 shore A ≈, black

Levelling mount GN 339 are used for applications in cases where no jointed link is required between foot and adjusting screw.

For this reason they offer the advantage of reduced height.

The gliding and/or the non-gliding protective cap is safely fixed in the foot.

Gerelateerde producten
met / zonder moer, buitenzeskant aan de onderkant

GN 21-S/SK

Machinevoet Roestvrij staal, met gedraaide voetplaat, zonder montagegaten
met / zonder moer, buitenzeskant aan de onderkant

GN 31-S/SK

Machinevoet Roestvrij staal, met rubberen pad
met / zonder moer, buitenzeskant aan de onderkant

GN 41-S/SK

Machinevoet Roestvrij staal
Staal, drukstuk kunststof

GN 638-ST

Stelvoeten met kogelgewricht Staal / RVS

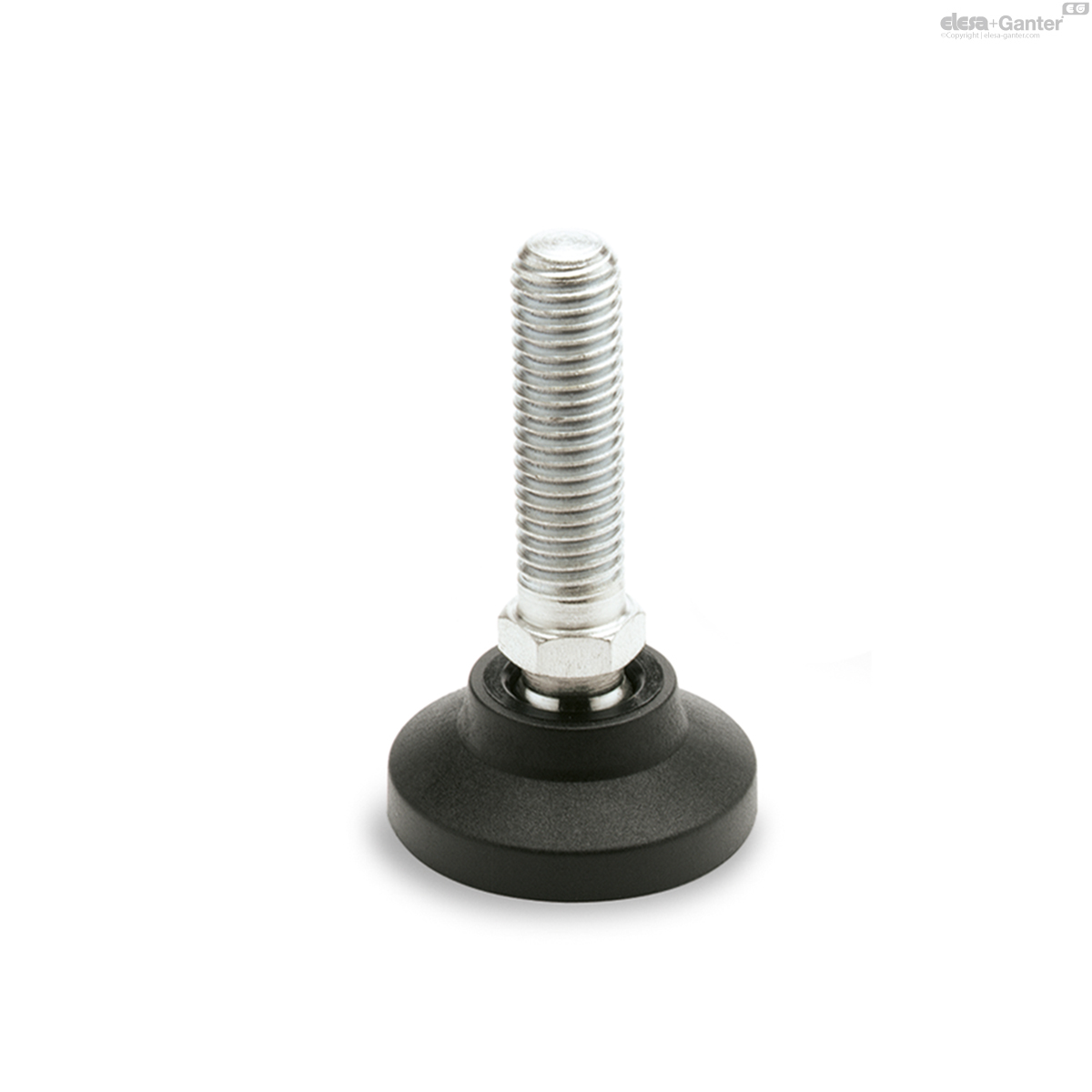

Zonder antislipschijf

LS.A-SST

Machinevoeten Voetplaat van technopolymeer , roestvrijstalen draadstift
Zonder antislipschijf

LSQ.A-SST

Machinevoeten Voetplaat van technopolymeer , roestvrijstalen draadstift
Zonder antislipschijf

LVQ.A-SST

Machinevoeten Voetplaat van technopolymeer , roestvrijstalen draadstift

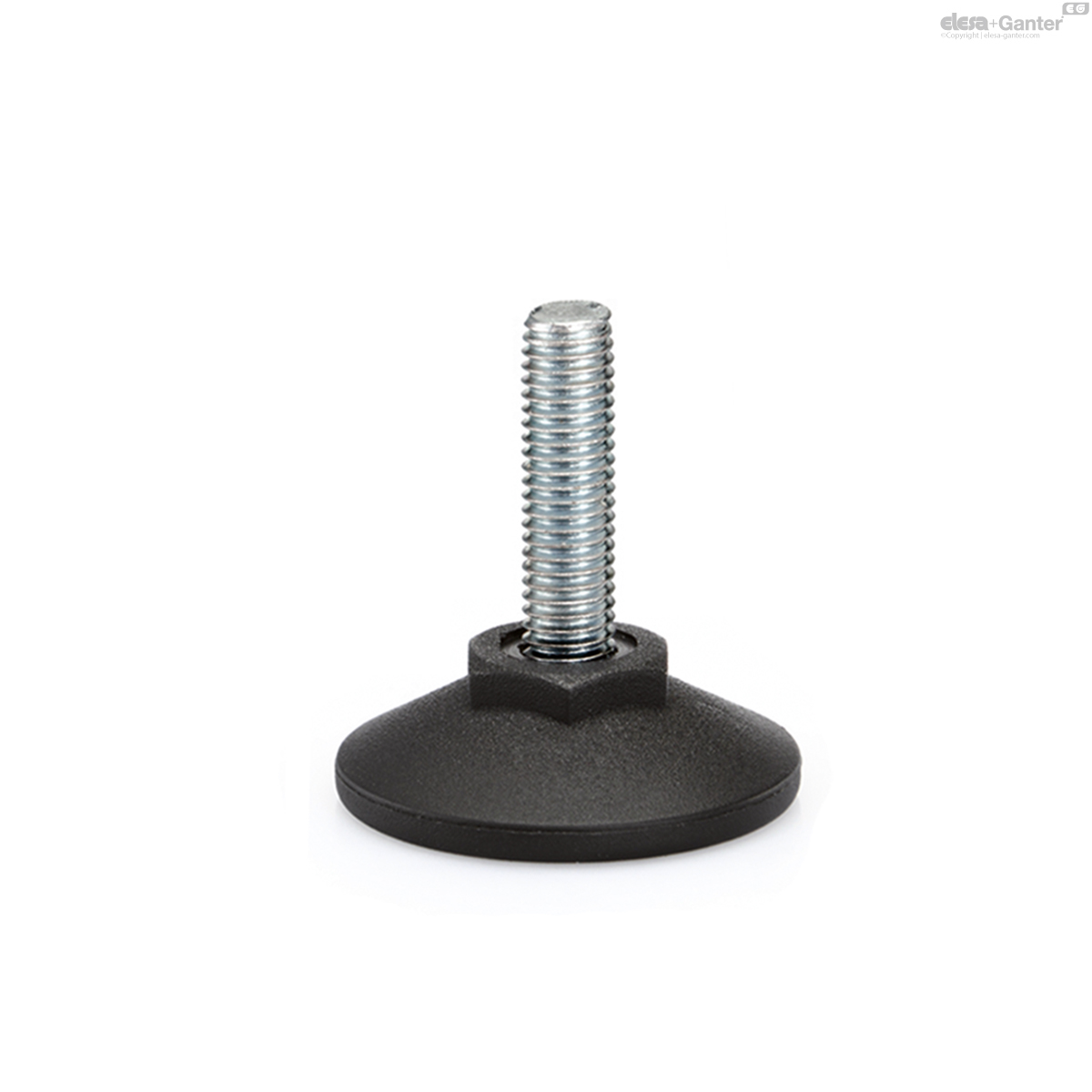

Verzinkt staal
