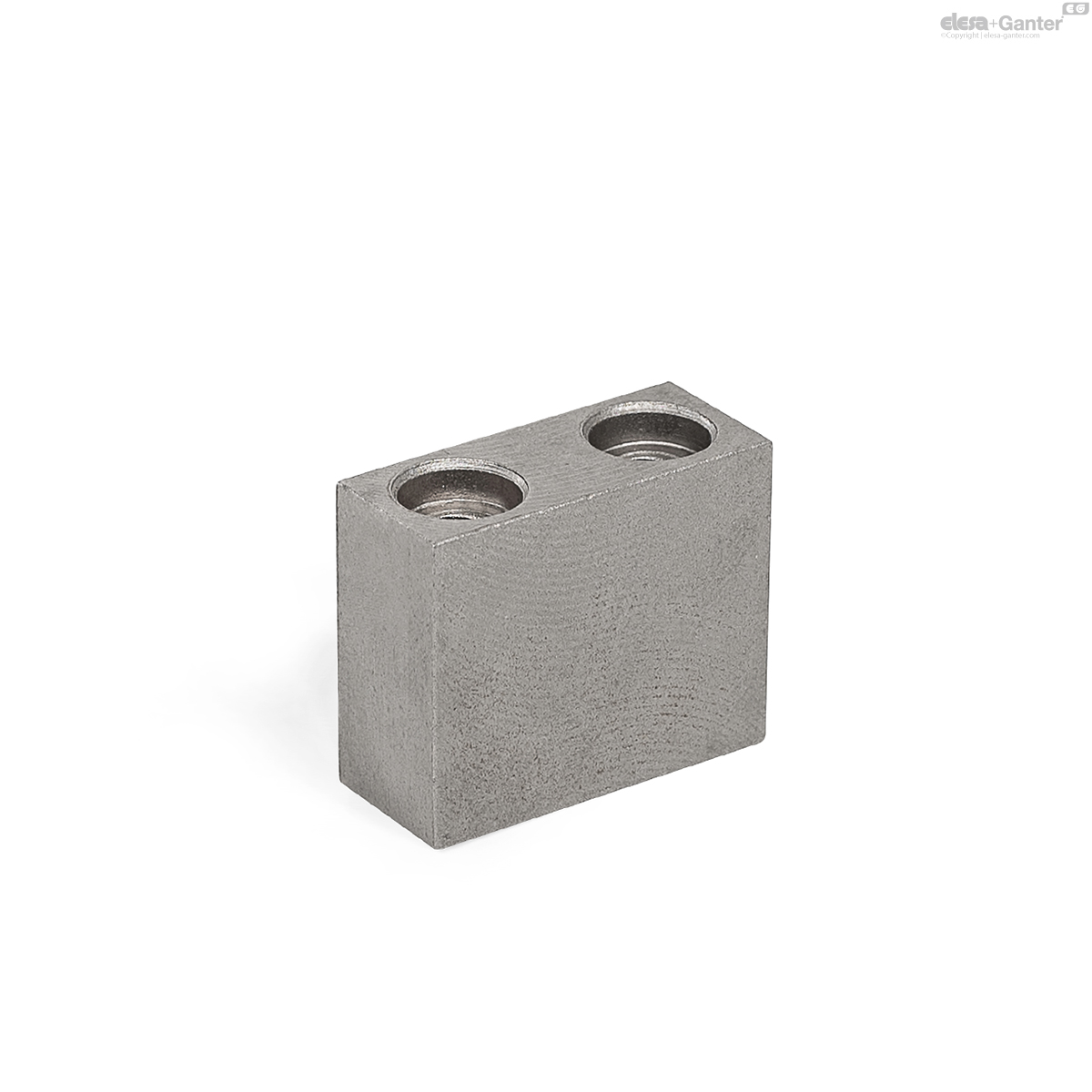

GN 872Klembekken

Klembekken

voor stroomtangen GN 864 / GN 865 / GN 866, staal

  • Icons/__logo__RoHS__.png
Klembekken
Klembekken

GN 872

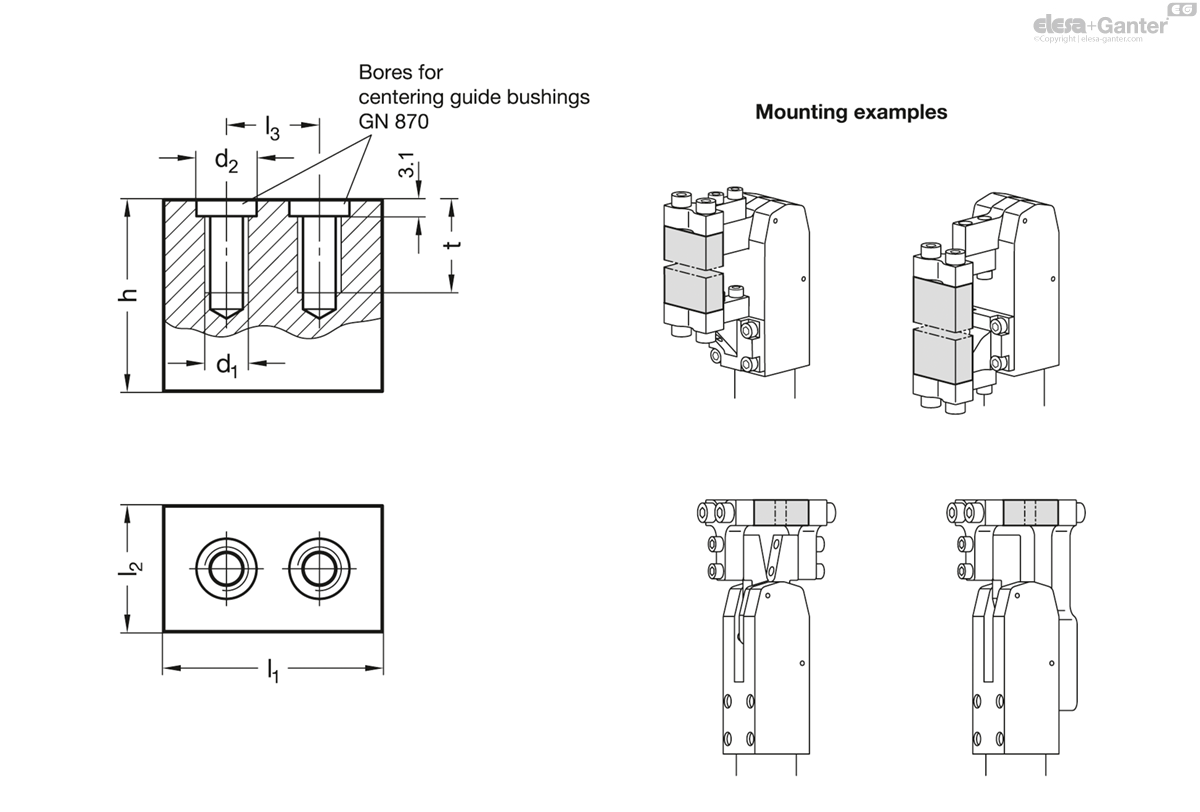

Code
l1
h
d1
d2 H8/h6
l2
l3 ±0.01
t
30
25
M 6
9
13
17
8
80
30
50
M 6
9
13
17
8
150
40
35
M 8
11
17
23
12
180
40
70
M 8
11
17
23
12
370
50
45
M 10
13
20
30
15
350
50
80
M 10
13
20
30
15
620
60
50
M 10
13
20
40
15
470
60
85
M 10
13
20
40
15
800
  • Icons/__logo__MISATI__.png

Steel C45

Chemically nickel plated NC

Clamping jaws GN 872 are designed to be modified by the user into individual clamping designs, such as prisms and radii. They are also suitable for welding.

The fastening thread and centering bores are adapted to the dimensions of the clamping arms and static holders to enable quick and easy assembly.

Centering guide bushings GN 870 are not included.

  • Centering Guide Bushings GN 870
Gerelateerde producten
chemisch vernikkeld

GN 864-NC

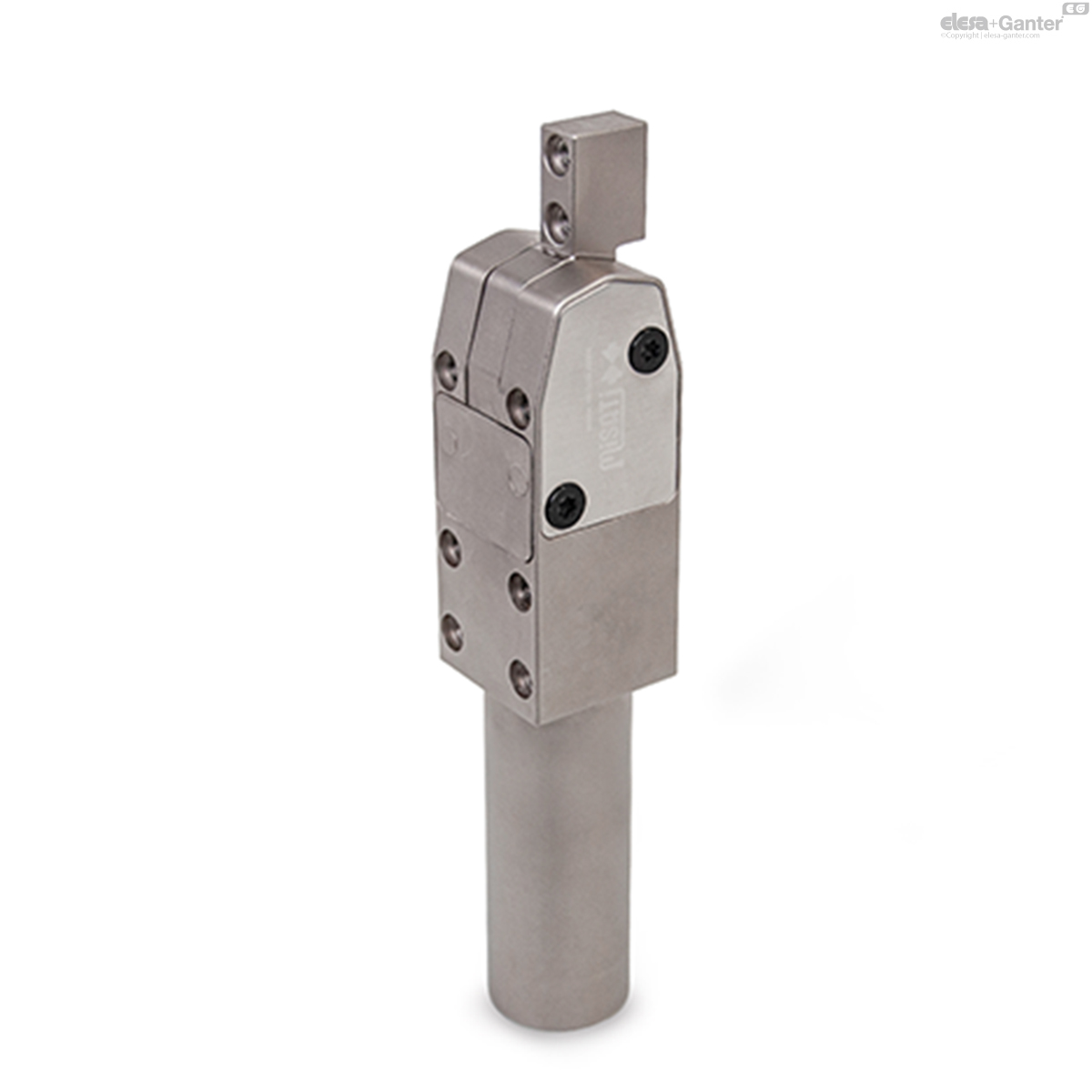

Krachtspanners Staal, Pneumatisch
Krachtspanners

GN 865

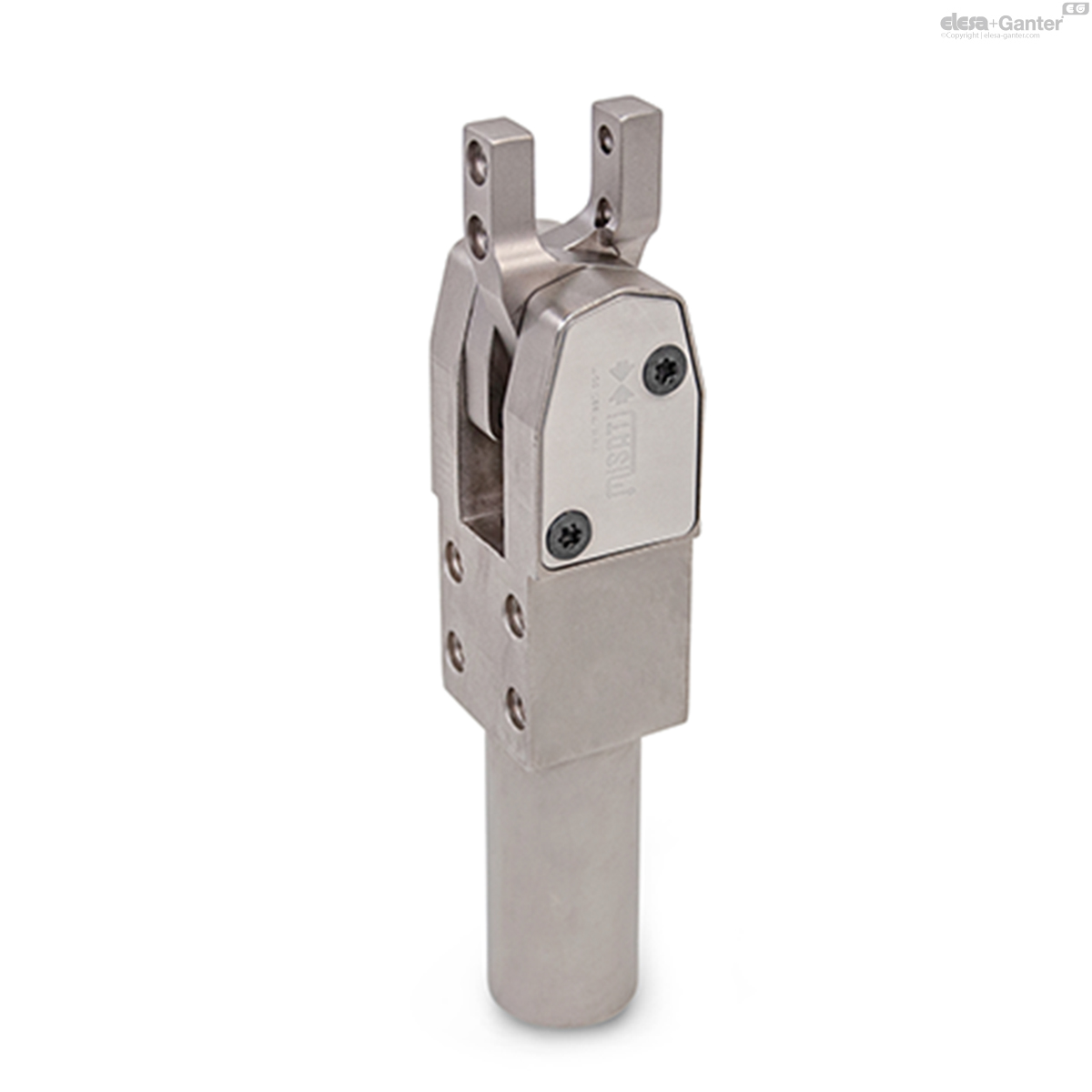

Krachtspanners pneumatisch
Krachtspanners

GN 866

Krachtspanners Staal, Pneumatisch, voor gecentreerde klemming

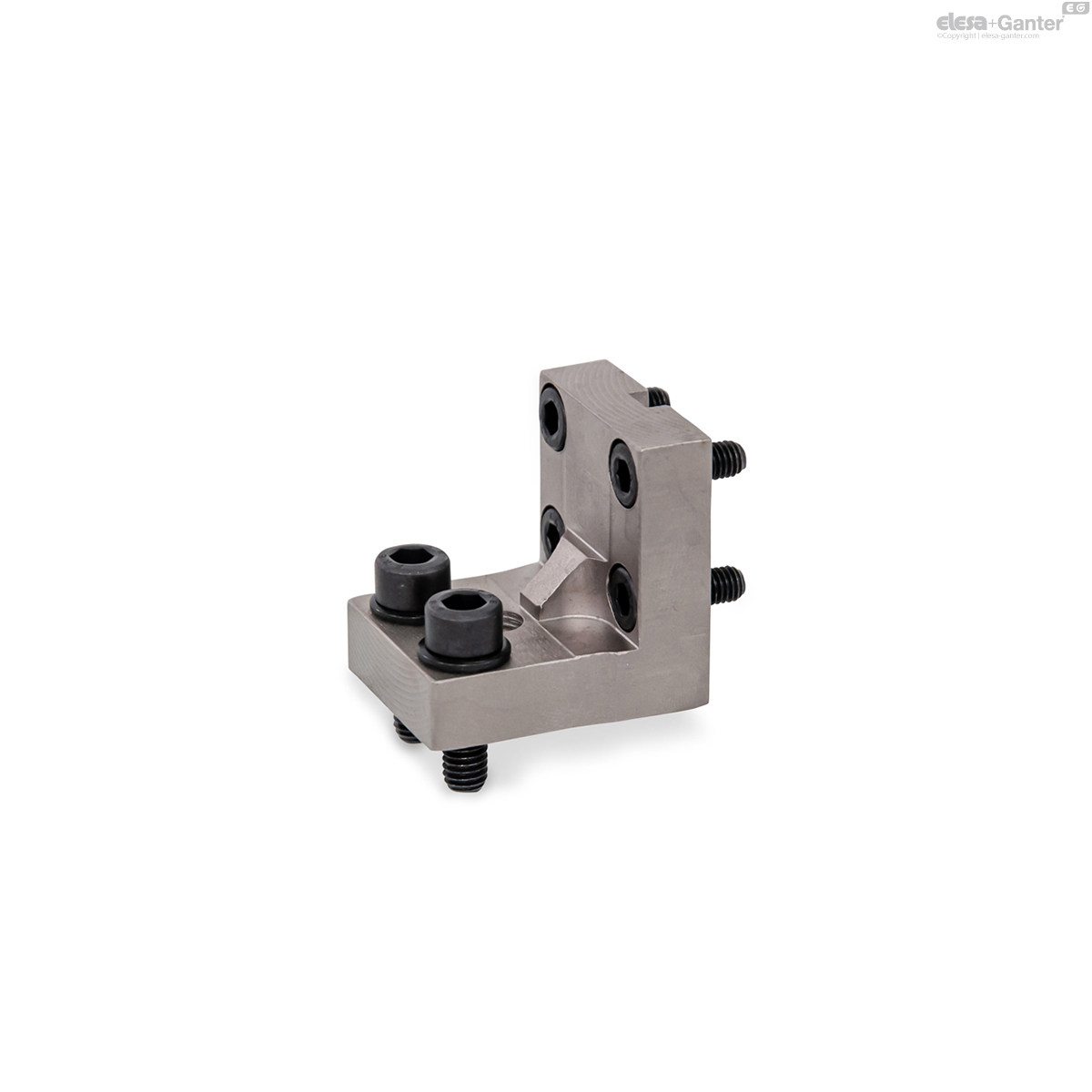

Klembekken in een rechte hoek ten opzichte van de klemarm

GN 868.1-R

Spanschroefhouders Statische houders

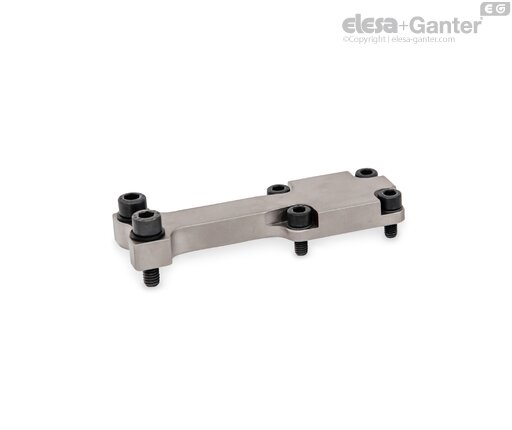

Klembekken in een rechte hoek ten opzichte van de klemarm

GN 869.2-R

Spanschroefhouders Statische houder

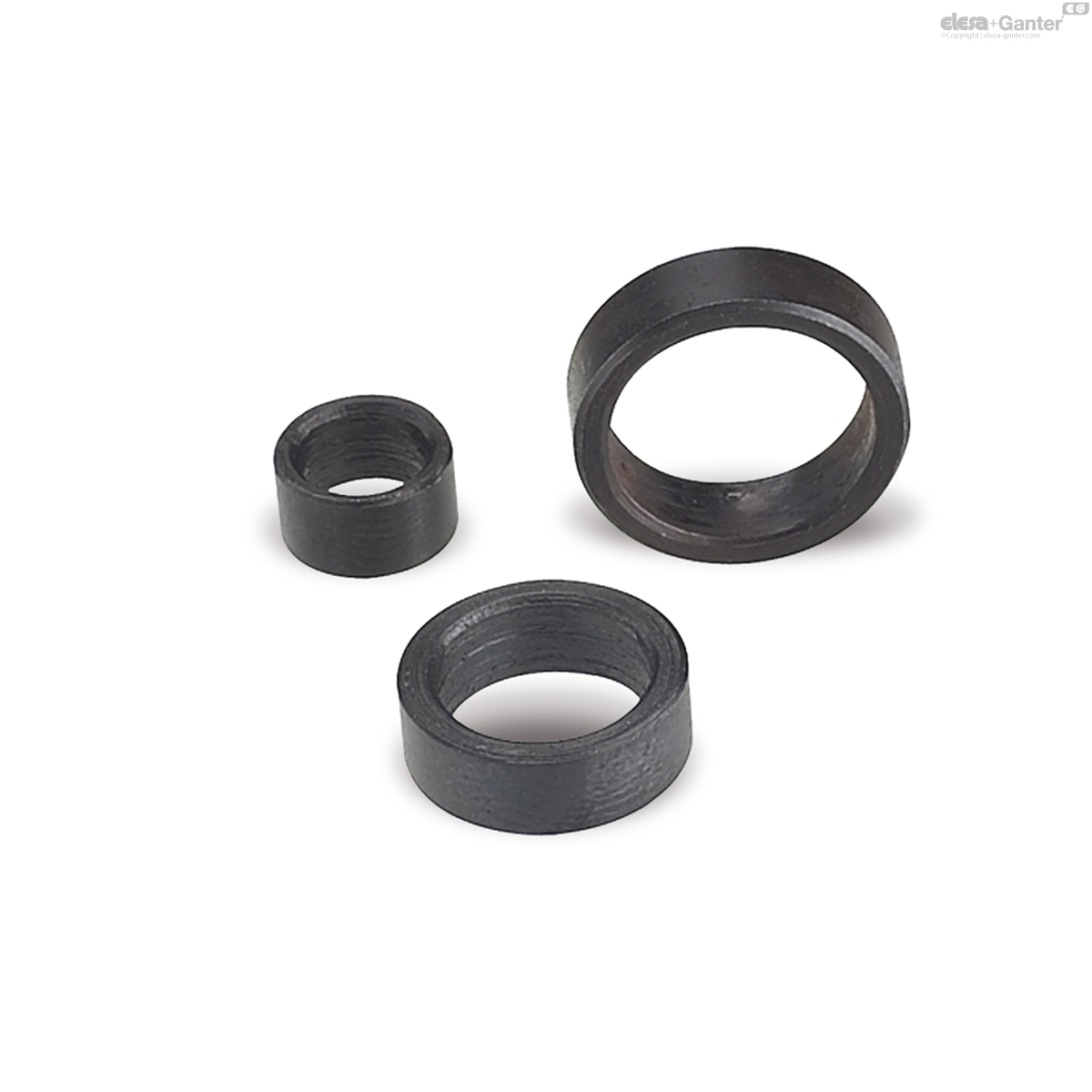

Centreergeleidebussen (accessoires)

GN 870

Centreergeleidebussen (accessoires) voor pneumatische bevestigingsklemmen

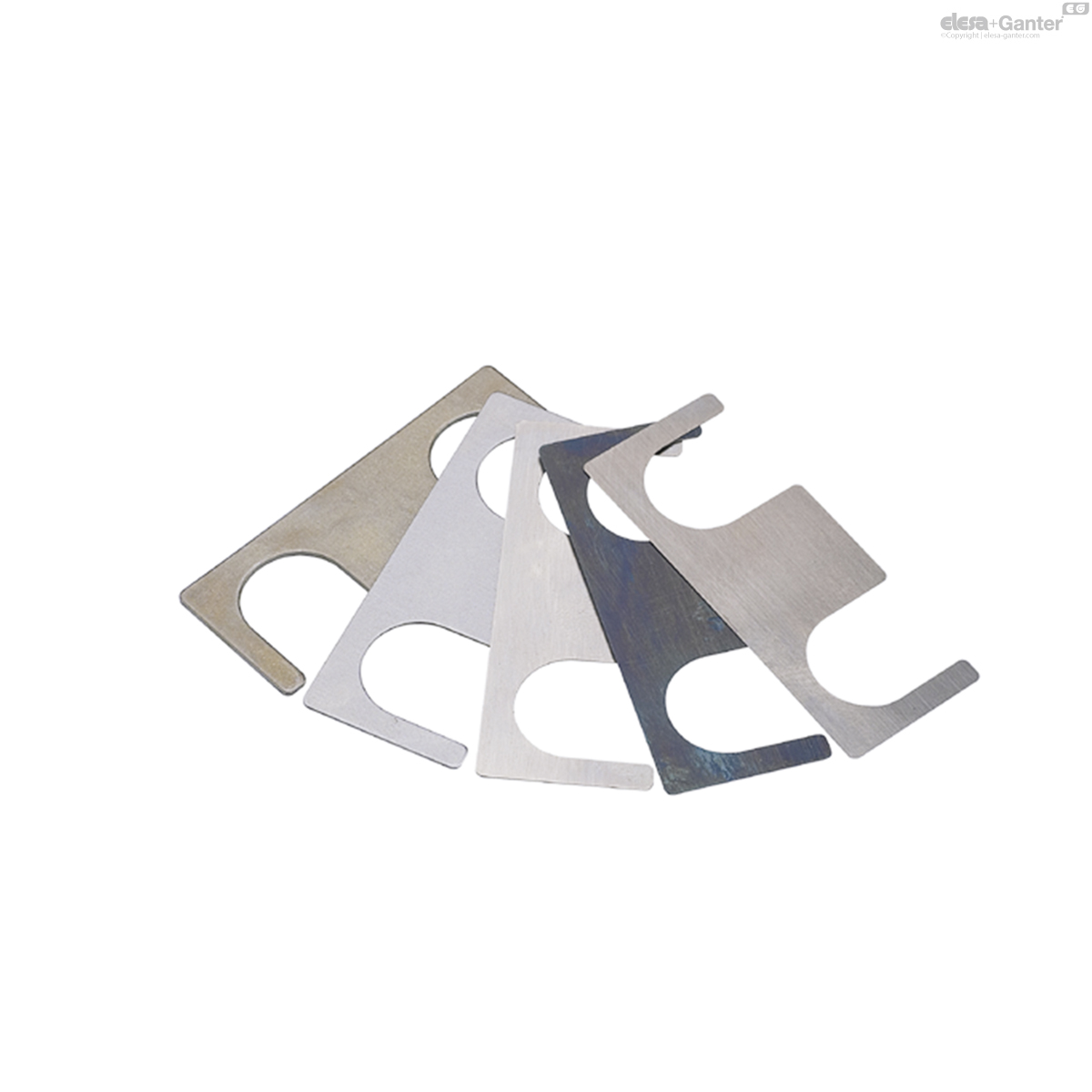

Instelplaten, set
