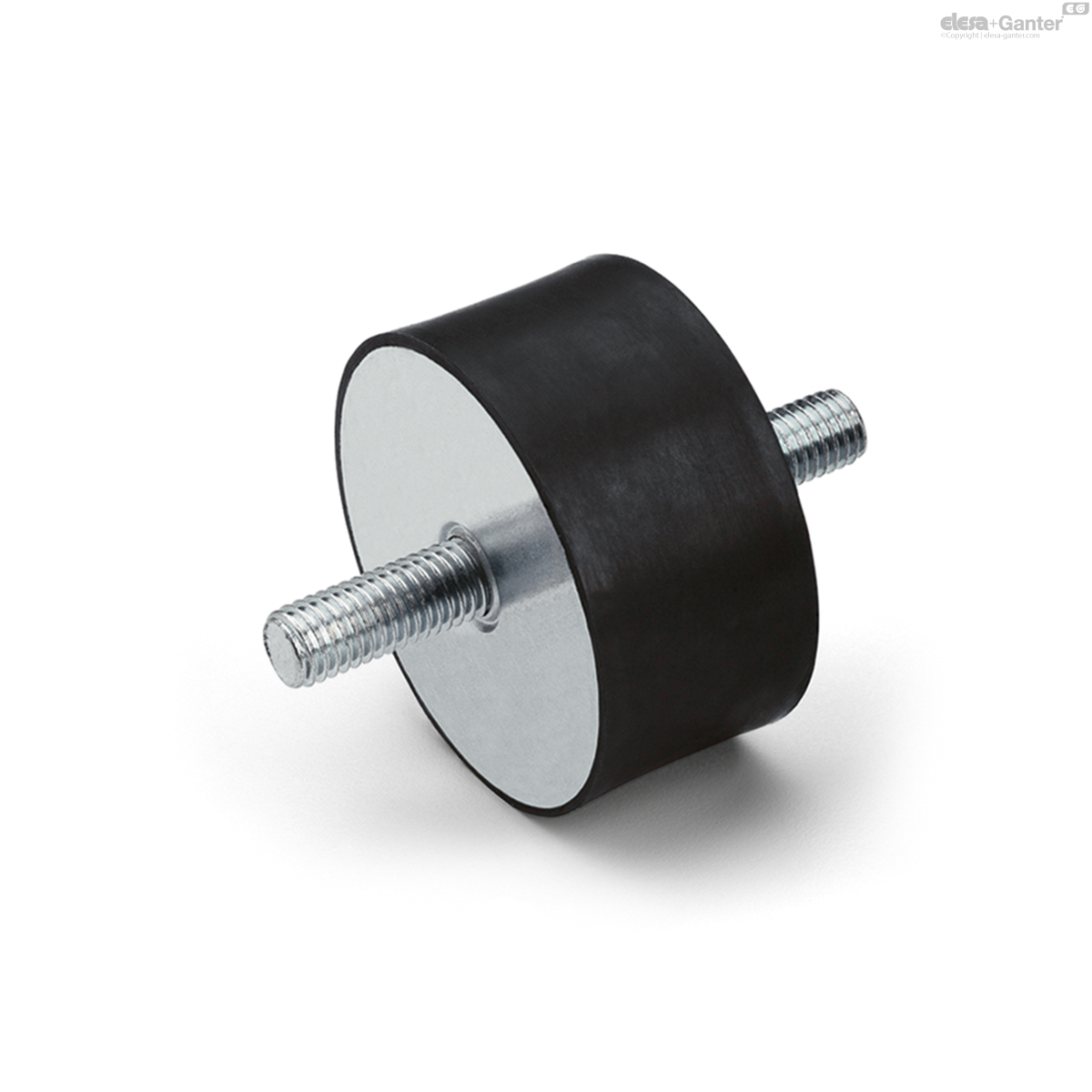

DVA.1-SSTTrillingsdempers

Roestvrijstalen basisplaat

Rubber en staal of roestvast staal

  • Icons/__logo__g8040__.png
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Roestvrijstalen basisplaat
Roestvrijstalen basisplaat
Roestvrijstalen basisplaat
DVA.1-SST
Roestvrijstalen basisplaat
Stalen basisplaat
DVA.1
Stalen basisplaat

DVA.1-SST

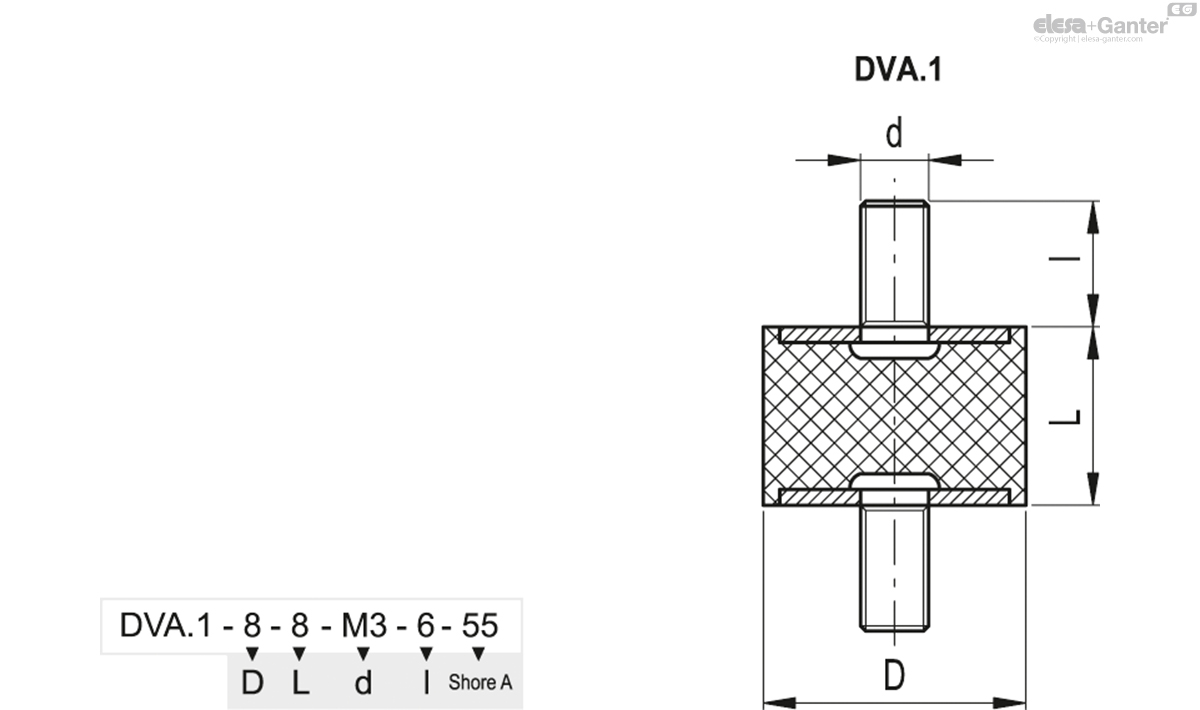

Code
Omschrijving
D
L
d
l
Max. load
[N]
Max. deflection
[mm]
Stiffness
[N/mm]
DVA.1-6-7-SST-M3-6-55
6
7
M3
6
42
2
24
1
DVA.1-8-8-SST-M3-6-55
8
8
M3
6
85
2
43
1
DVA.1-8-13-SST-M3-6-55
8
13
M3
6
64
3
20
2
DVA.1-10-20-SST-M4-10-55
10
20
M4
10
93
5
19
3
DVA.1-10-10-SST-M4-10-55
10
10
M4
10
100
3
40
2
DVA.1-10-15-SST-M4-10-55
10
15
M4
10
65
4
17
3
DVA.1-15-8-SST-M4-10-55
15
8
M4
10
537
2
269
5
DVA.1-15-10-SST-M4-10-55
15
10
M4
10
324
3
130
6
DVA.1-15-15-SST-M4-10-55
15
15
M4
10
150
4
40
7
DVA.1-15-20-SST-M4-10-55
15
20
M4
10
234
5
47
8
DVA.1-15-25-SST-M4-10-55
15
25
M4
10
234
6
37
9
DVA.1-20-8,5-SST-M6-18-55
20
8.5
M6
18
2092
2
996
13
DVA.1-20-15-SST-M6-18-55
20
15
M6
18
479
4
128
18
DVA.1-20-20-SST-M6-18-55
20
20
M6
18
430
5
86
25
DVA.1-20-25-SST-M6-18-55
20
25
M6
18
433
6
69
20
DVA.1-20-30-SST-M6-18-55
20
30
M6
18
417
8
56
23
DVA.1-25-10-SST-M6-18-55
25
10
M6
18
5990
2.5
2396
25
DVA.1-25-15-SST-M6-18-55
25
15
M6
18
1068
4
285
28
DVA.1-25-20-SST-M6-18-55
25
20
M6
18
620
5
124
31
DVA.1-25-25-SST-M6-18-55
25
25
M6
18
529
6
85
35
DVA.1-25-30-SST-M6-18-55
25
30
M6
18
524
8
70
38
DVA.1-30-15-SST-M8-20-55
30
15
M8
20
2080
4
555
45
DVA.1-30-15-SST-M8-25-55
30
15
M8
25
2080
3.75
554
46
DVA.1-30-20-SST-M8-20-55
30
20
M8
20
1067
5
213
50
DVA.1-30-25-SST-M8-20-55
30
25
M8
20
1095
6
175
54
DVA.1-30-30-SST-M8-20-55
30
30
M8
20
1053
8
140
57
DVA.1-30-30-SST-M8-25-55
30
30
M8
25
1055
7.5
140
46
DVA.1-30-40-SST-M8-20-55
30
40
M8
20
932
10
93
65
DVA.1-30-40-SST-M8-25-55
30
40
M8
25
932
10
93
46
DVA.1-40-20-SST-M8-23-55
40
20
M8
23
2430
5
486
80
DVA.1-40-20-SST-M10-23-55
40
20
M10
23
3160
5
632
79
DVA.1-40-25-SST-M10-23-55
40
25
M10
23
2280
6
365
88
DVA.1-40-30-SST-M8-23-55
40
30
M8
23
1574
8
210
95
DVA.1-40-40-SST-M8-23-55
40
40
M8
23
1397
10
140
100
DVA.1-40-45-SST-M10-23-55
40
45
M10
23
1825
11
162
105
DVA.1-50-20-SST-M10-28-55
50
20
M10
28
4100
5
820
130
DVA.1-50-25-SST-M10-28-55
50
25
M10
28
3640
6
582
150
DVA.1-50-30-SST-M10-28-55
50
30
M10
28
3300
8
440
184
DVA.1-50-35-SST-M10-28-55
50
35
M10
28
3050
9
348
167
DVA.1-50-40-SST-M10-28-55
50
40
M10
28
2130
10
213
170
DVA.1-50-45-SST-M10-28-55
50
45
M10
28
2046
11
182
180
DVA.1-50-50-SST-M10-28-55
50
50
M10
28
2188
13
175
195
DVA.1-60-30-SST-M10-28-55
60
30
M10
28
4170
8
556
211
DVA.1-60-40-SST-M10-28-55
60
40
M10
28
3610
10
361
236
DVA.1-60-50-SST-M10-28-55
60
50
M10
28
3410
13
273
261
DVA.1-70-30-SST-M10-28-55
70
30
M10
28
8570
8
1143
297
DVA.1-70-35-SST-M10-28-55
70
35
M10
28
8570
9
990
320
DVA.1-70-45-SST-M10-28-55
70
45
M10
28
7130
11
634
380
DVA.1-75-25-SST-M12-37-55
75
25
M12
37
12970
5
2594
345
DVA.1-75-40-SST-M12-37-55
75
40
M12
37
6970
10
697
410
DVA.1-75-50-SST-M12-37-55
75
50
M12
37
6950
12
556
500
DVA.1-75-55-SST-M12-37-55
75
55
M12
37
7510
14
546
515
DVA.1-80-30-SST-M14-37-55
80
30
M14
37
15510
5
3102
600
DVA.1-80-40-SST-M14-37-55
80
40
M14
37
10510
10
1051
650
DVA.1-100-40-SST-M16-41-55
100
40
M16
41
14660
10
1466
765
DVA.1-100-55-SST-M16-41-55
100
55
M16
41
13080
14
951
905
DVA.1-100-60-SST-M16-41-55
100
60
M16
41
11290
15
753
950
DVA.1-100-75-SST-M16-41-55
100
75
M16
41
7790
18
415
1090
DVA.1-125-55-SST-M16-41-55
125
55
M16
41
19260
14
1401
1320
DVA.1-125-75-SST-M16-41-55
125
75
M16
41
19440
19
1037
1600

Standard executions

  • DVA.1: threaded studs and base plate in polished zinc-plated steel, vibration-damper body in natural rubber NR, black colour, hardness 40, 55, 70 Shore A ±5.
  • DVA.1-SST: threaded studs and base plate in INOX AISI 304 stainless steel, vibration-damper body in natural rubber NR, black colour, hardness 55 Shore A ±5.

Features and applications

The rubber buffers have been designed to damp vibrations, shocks and noises produced by moving bodies or non-balanced vibrating masses of equipment and machines which can cause:

  • malfunctioning and reduction of the machine lifespan and/or of the adjacent ones;
  • damage to health;
  • noise.

Load diagrams for each single code are available on request.

See Technical data and guidelines for the choice.

Special executions on request

Natural rubber NR, hardness 40, 70 tolerance ±5 Shore A for executions with AISI 304 stainless steel base.

Gerelateerde producten
Stalen basisplaat

DVA.4

Trillingsdempers Rubber en staal of roestvast staal
Stalen basisplaat

DVA.6

Trillingsdempers Rubber en staal of roestvast staal
Stalen basisplaat

DVB.6

Trillingsdempers Rubber en staal of roestvast staal
Stalen basisplaat

DVC.1

Trillingsdempers Rubber en staal of roestvast staal

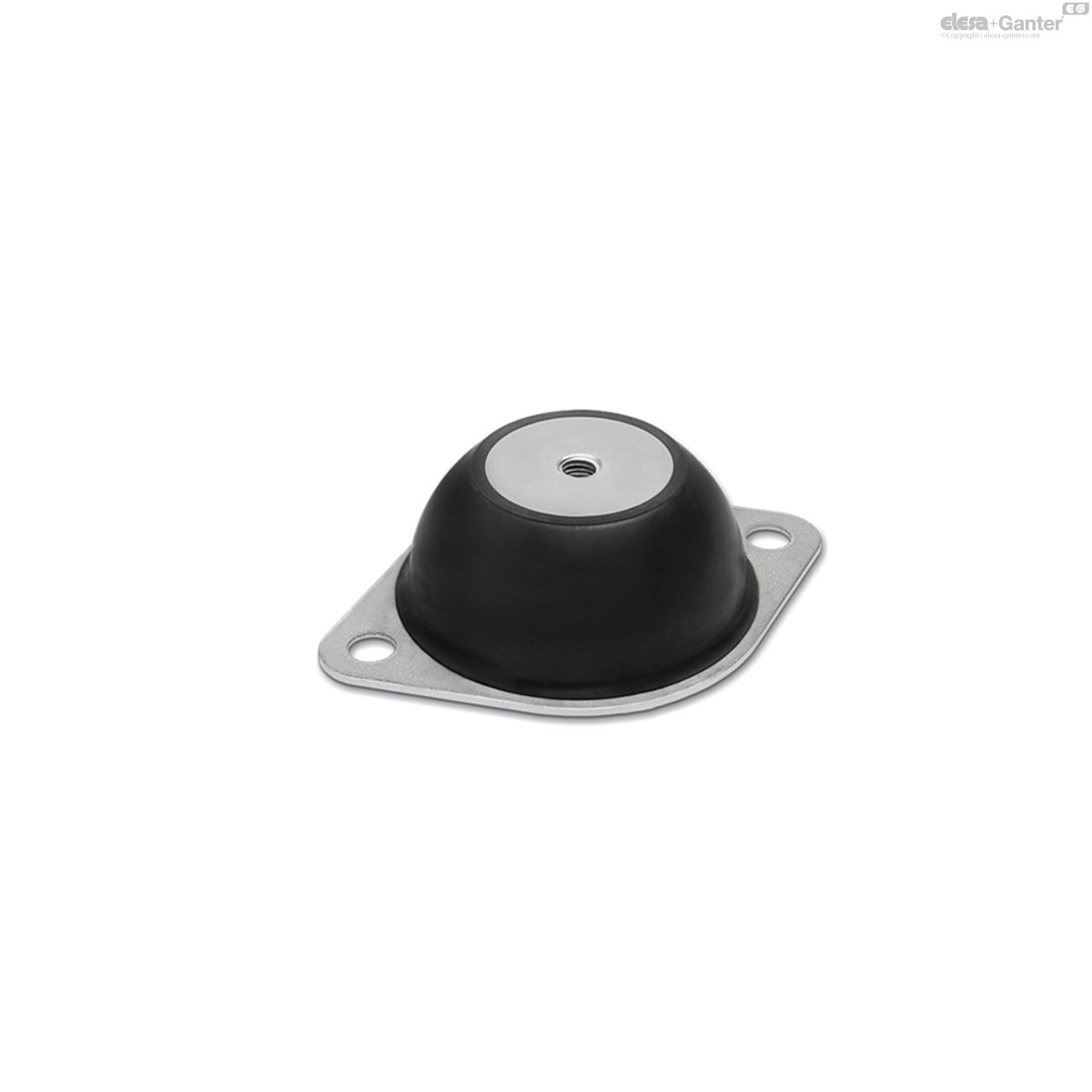

Ovalen montageflens

DVE-A

Trillingsdempers Stelvoeten Rubber en staal of roestvast staal
Trillingsdempende elementen

DVG

Trillingsdempende elementen voor wand- of plafondmontage, rubber en staal
Trillingsdempende elementen

DVI

Trillingsdempende elementen voor wandmontage, rubber en staal

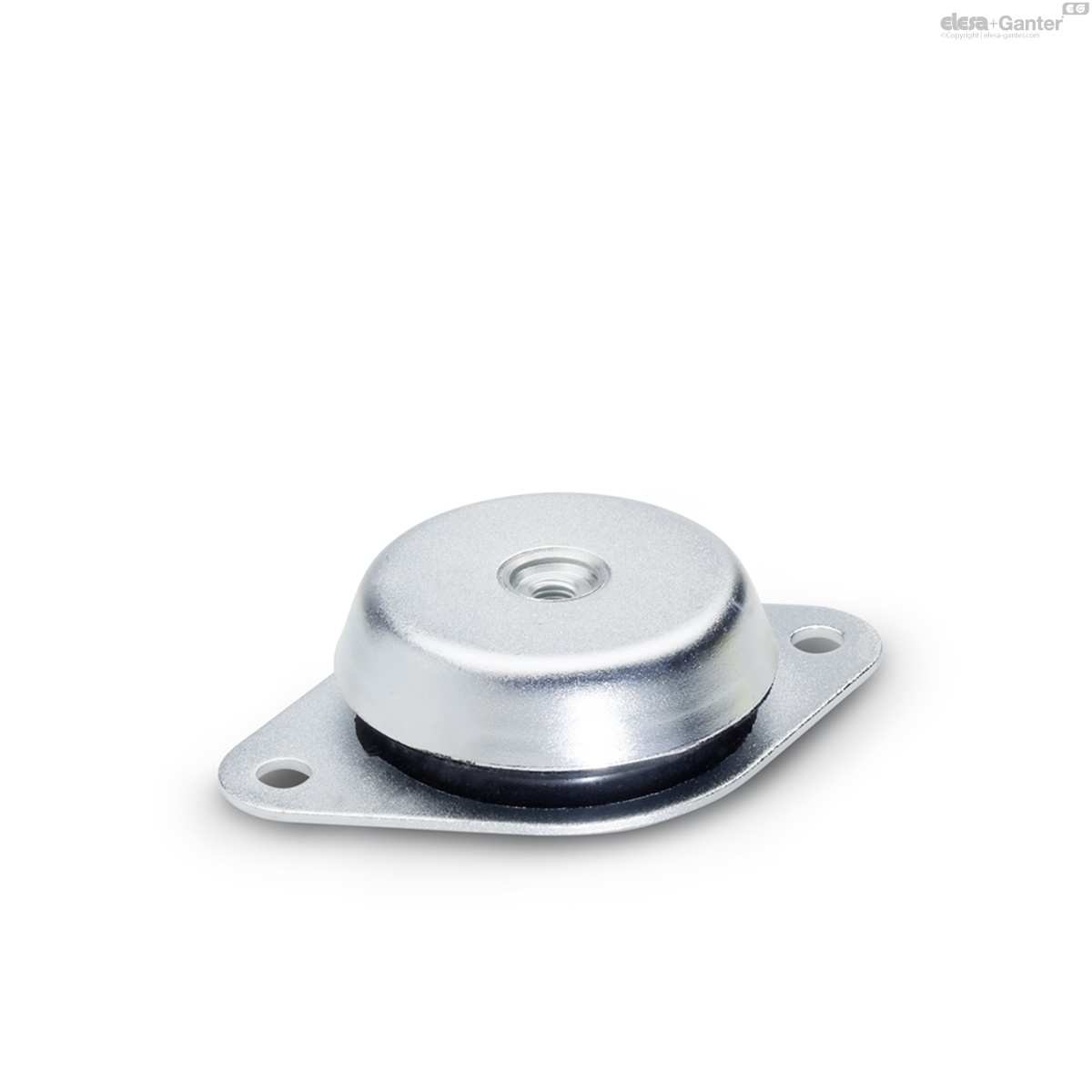

met flens met twee gaten

GN 148-A

Machinevoet met dempingselement

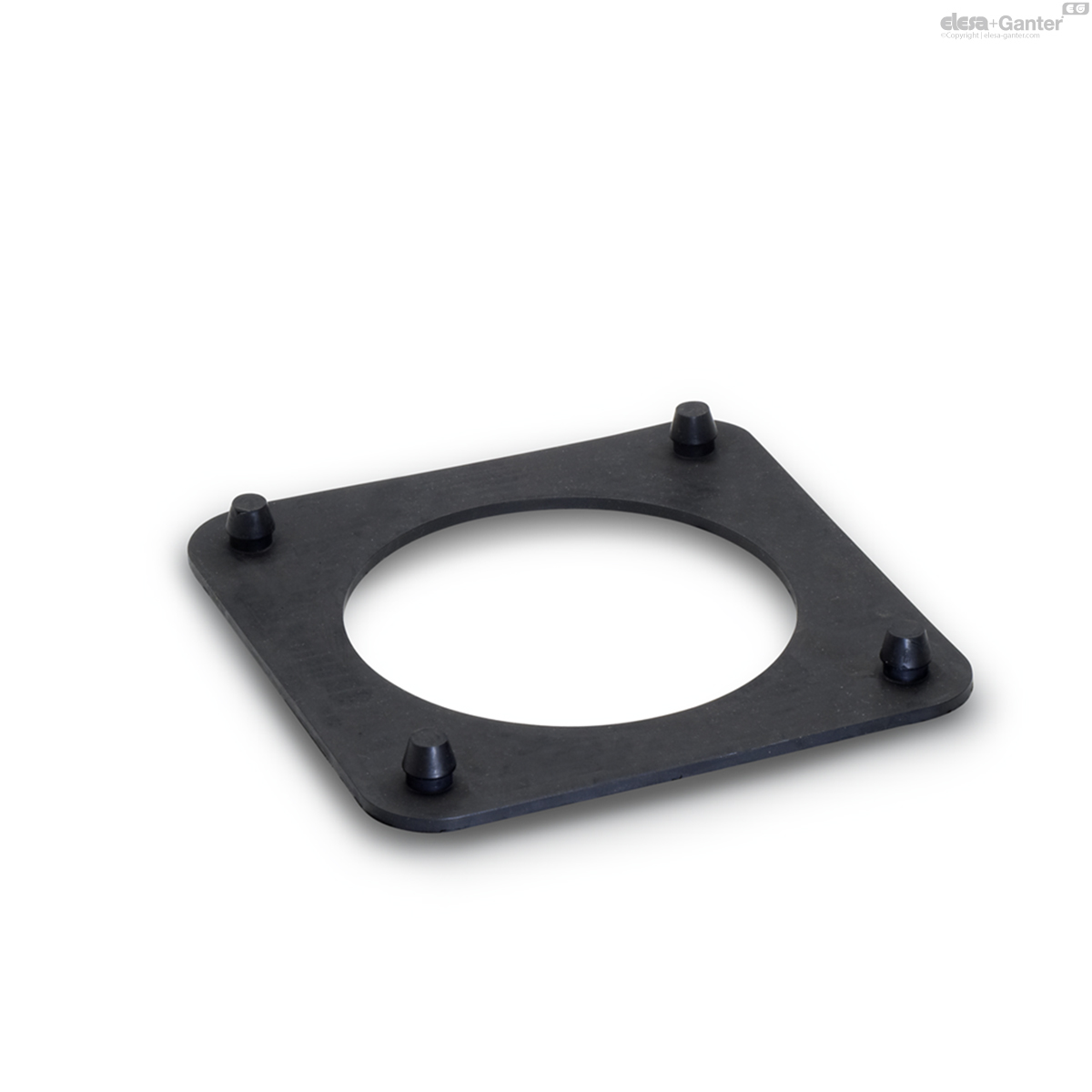

Rubberblokken

GN 148.2

Rubberblokken voor stelvoeten GN 148
Stootbuffers

GN 454

Stootbuffers Borgringen, roestvrij staal

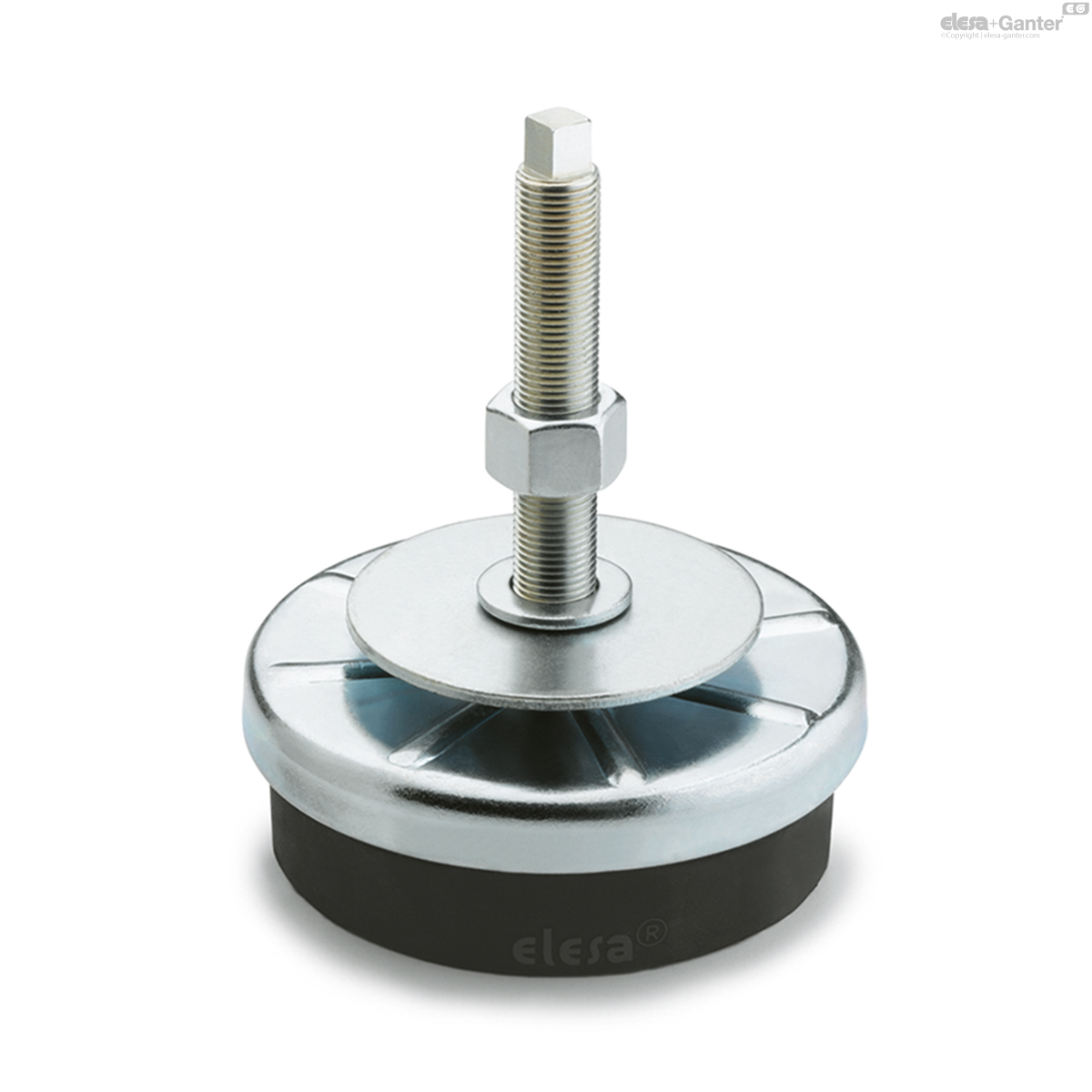

Trillingsdempende nivelleringselementen
