Technical datasheet
DCE-PU-HAfdekplaten

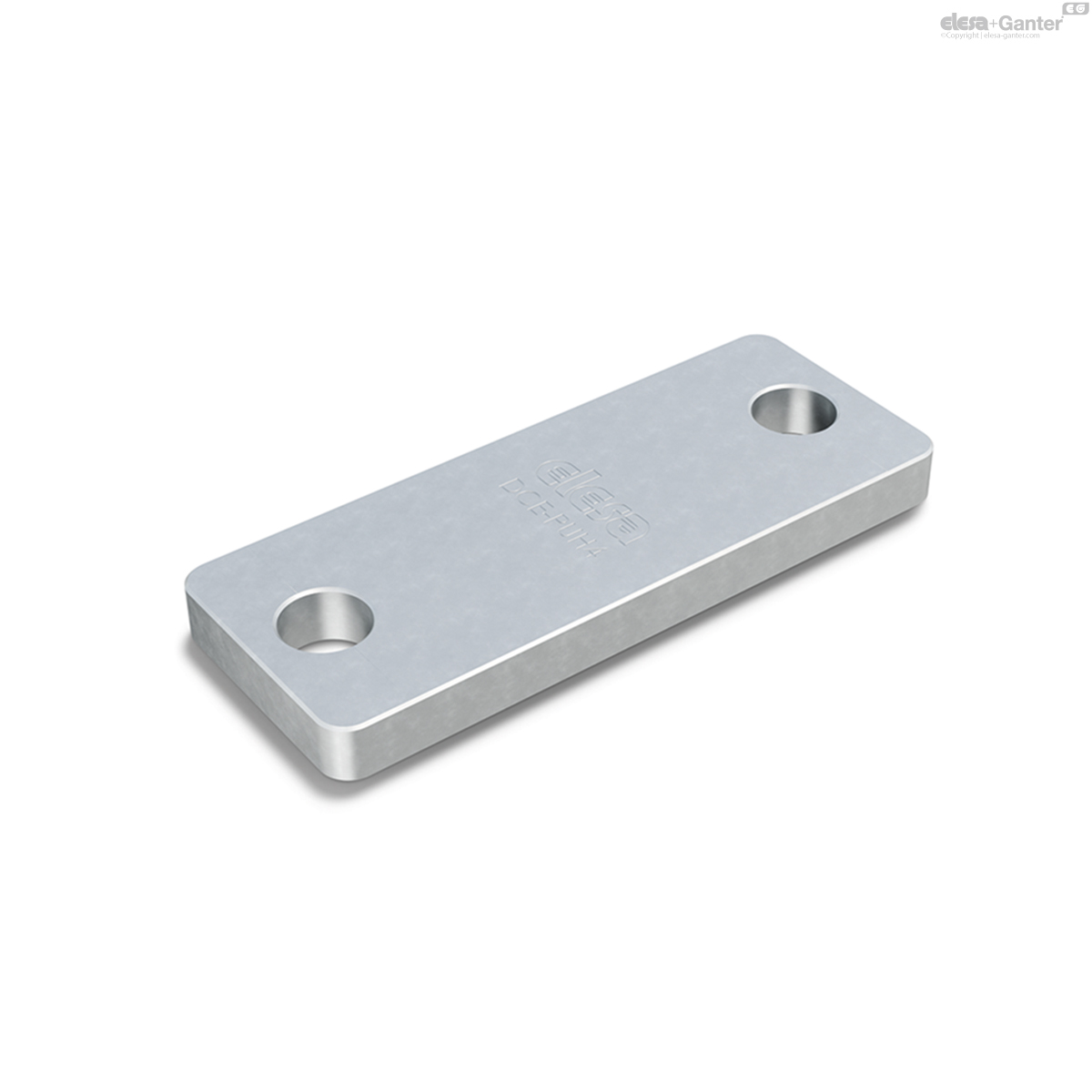

For DIN 3015-2 heavy-duty series tube clamps
voor DCE buisklemmen, staal
|

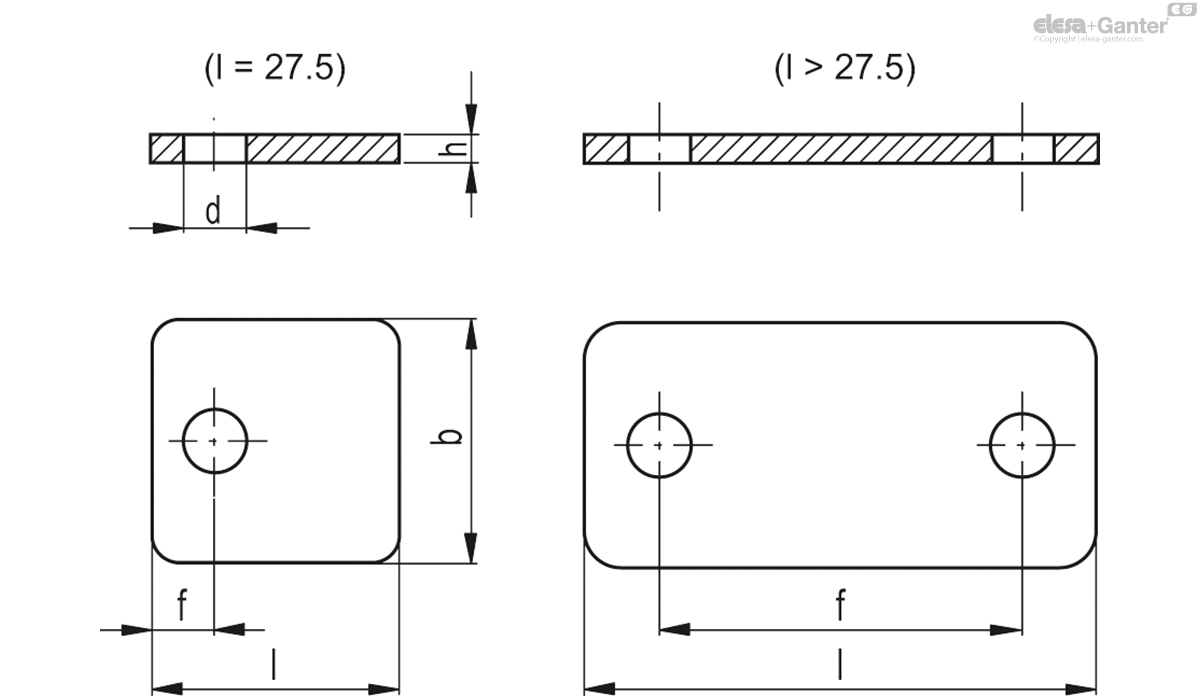

Code
|
Omschrijving
|
b
|
d
|
f
|
l
|
h
|
For tube clamp
|
|
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
570361
|
DCE-PU-H-1-ZN
|
30
|
11
|
33
|
56
|
8
|
DCE-H-1
|
93
|
|
570363
|
DCE-PU-H-2-ZN
|
30
|
11
|
45
|
70
|
8
|
DCE-H-2
|
119
|
|
570365
|
DCE-PU-H-3-ZN
|
30
|
11
|
60
|
85
|
8
|
DCE-H-3
|
148
|
|
570367
|
DCE-PU-H-4-ZN
|
45
|
14
|
90
|
115
|
10
|
DCE-H-4
|
377
|
|
570369
|
DCE-PU-H-5-ZN
|
60
|
18
|
122
|
152
|
10
|
DCE-H-5
|
649
|
Material
Zinc-plated steel.
Standard executions

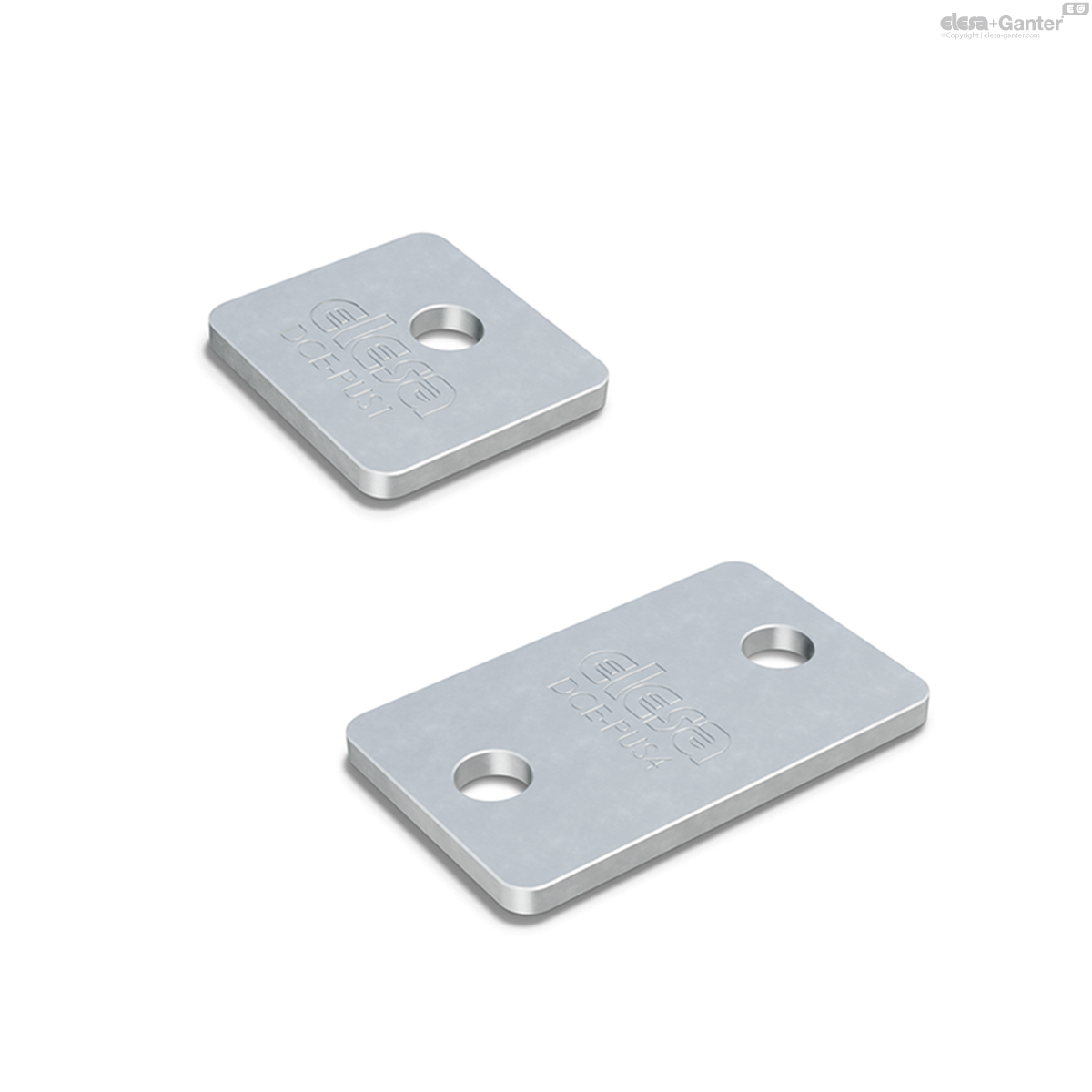

- DCE-PU-S: for use with DCE-S standard series tube clamps (DIN 3015-1).
- DCE-PU-H: for use with DCE-H heavy-duty series tube clamps (DIN 3015-2).

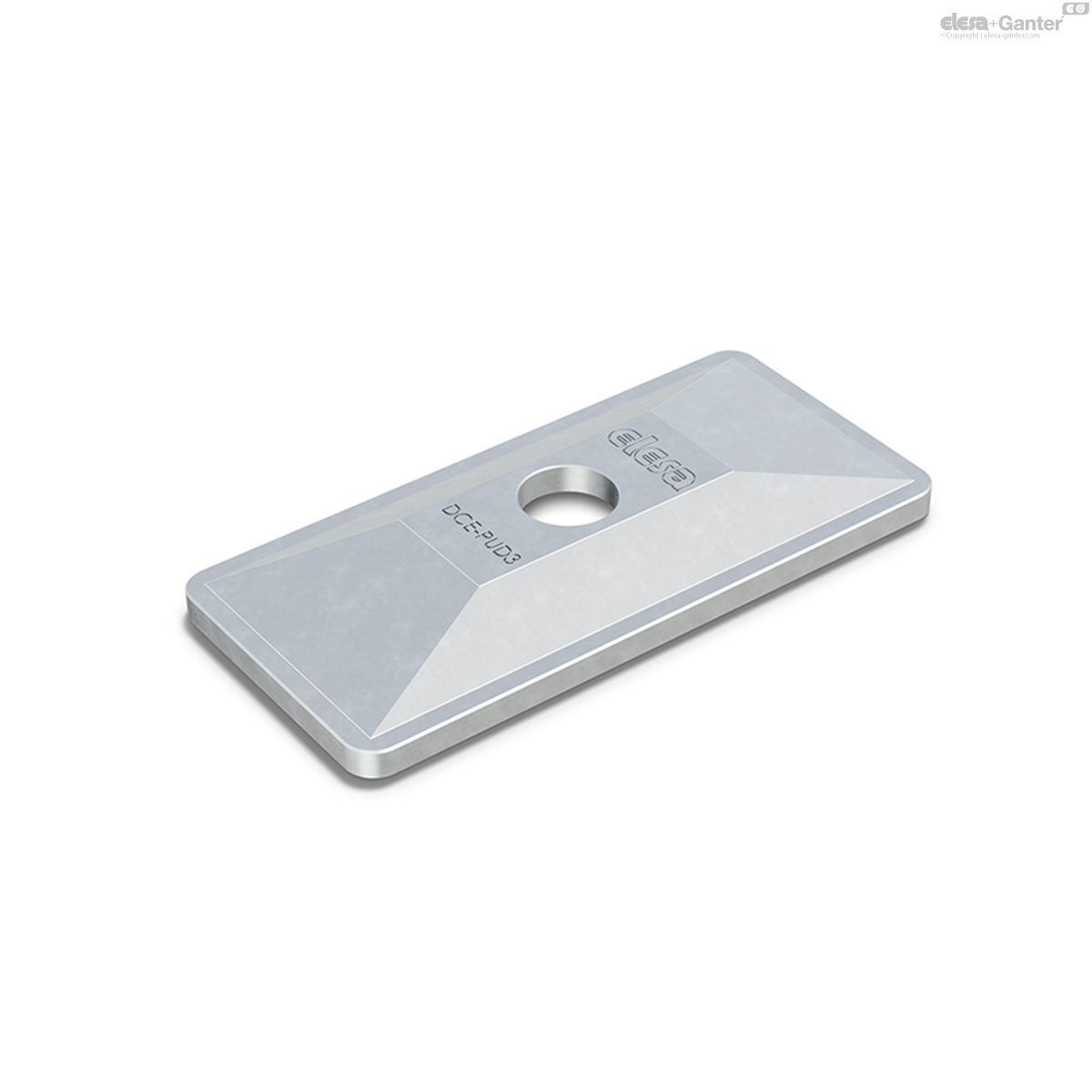

- DCE-PU-D: for use with DCE-D double series tube clamps (DIN 3015-3).
Executions on request
AISI 316L stainless steel.
Gerelateerde producten
NEW

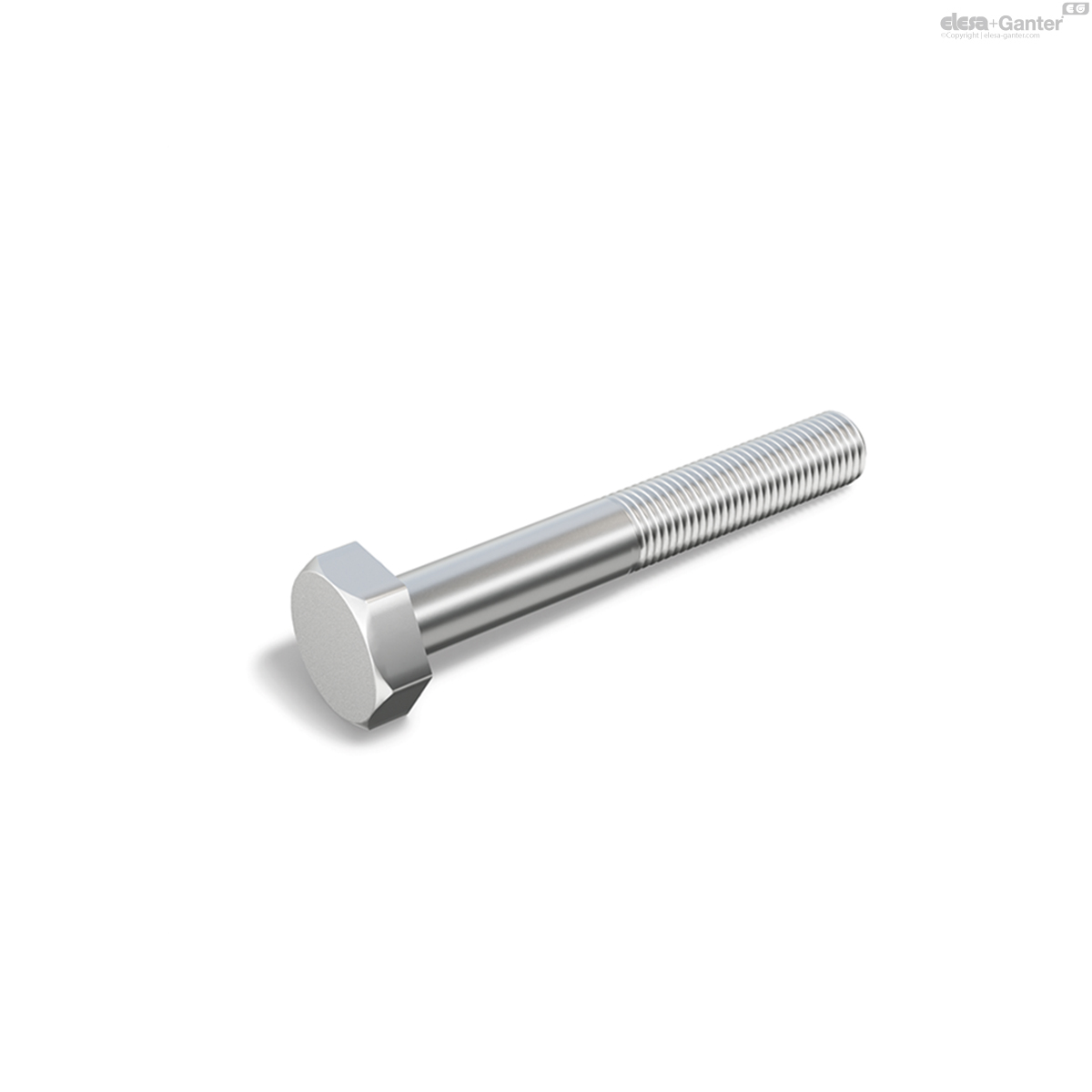

DCE-SRE
