9192.3-40-M12-35 GN 9192.3 Hoogtecilinders

9192.3-40-M12-35 GN 9192.3 Hoogtecilinders

for Down-Thrust Clamps GN 9192, Steel
Alle maten en varianten
  • RoHS

Verwachte levertermijn 5-7 werkdagen

Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 9192.3-40-M12-35
d1 -0.1
40
d2
M 12
h1 ±0.01
35
h2
20
Length l
30
A/F
36
weight
319

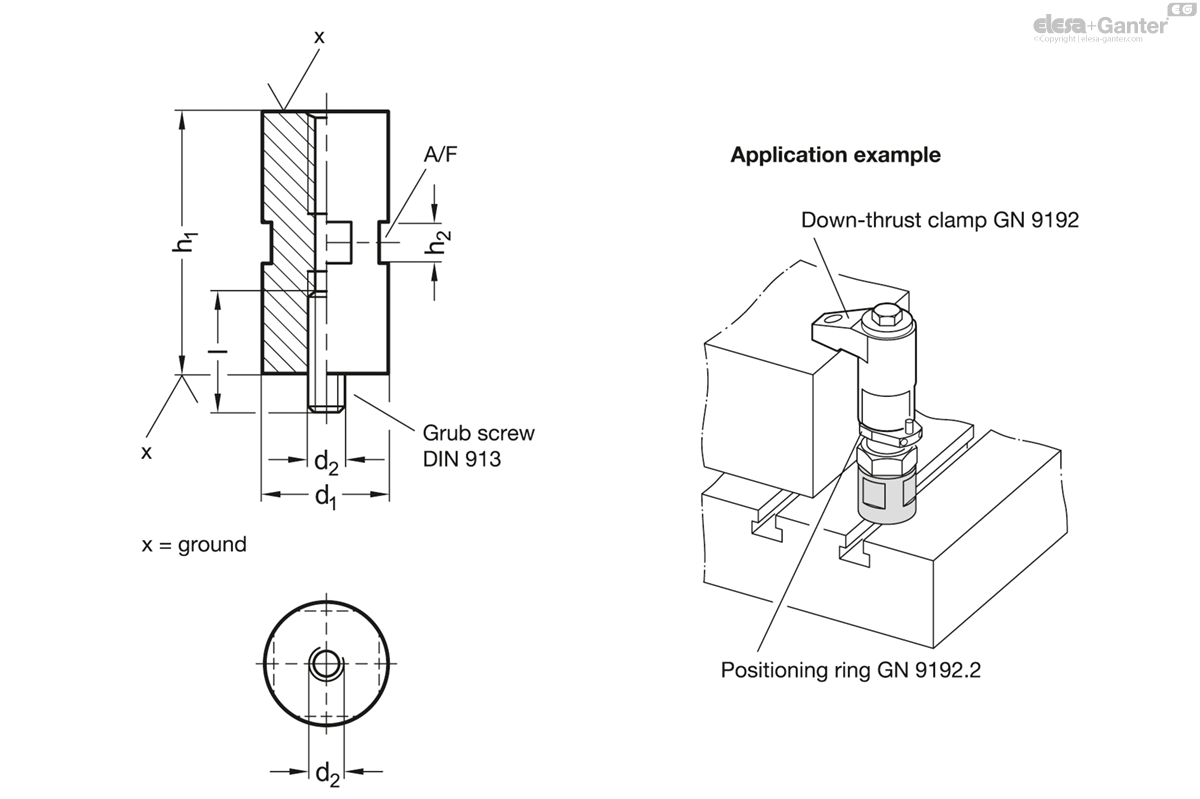

9192.3-40-M12-35 tekening

Height adjusting cylinder

Steel

  • Case-hardened
  • Blackened

Grub screw DIN 913

Steel, blackened

Height adjusting cylinders GN 9192.3 are used to increase the clamping height of down-thrust clamps GN 9192.

Height adjusting cylinders can also be used in combination with positioning elements and clamping pads to position contact points at a greater distance from the reference surface.
