771.2-10-27,5-11,5 GN 771.2 Paspennen

771.2-10-27,5-11,5

GN 771.2 Paspennen

conisch, voor geleidebussen GN 172.1 / GN 179.1
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 771.2

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 771.2-10-27,5-11,5
d p6
10
l1 ±0.1
27.5
l2 ±0.1
11.5
l3
2
15

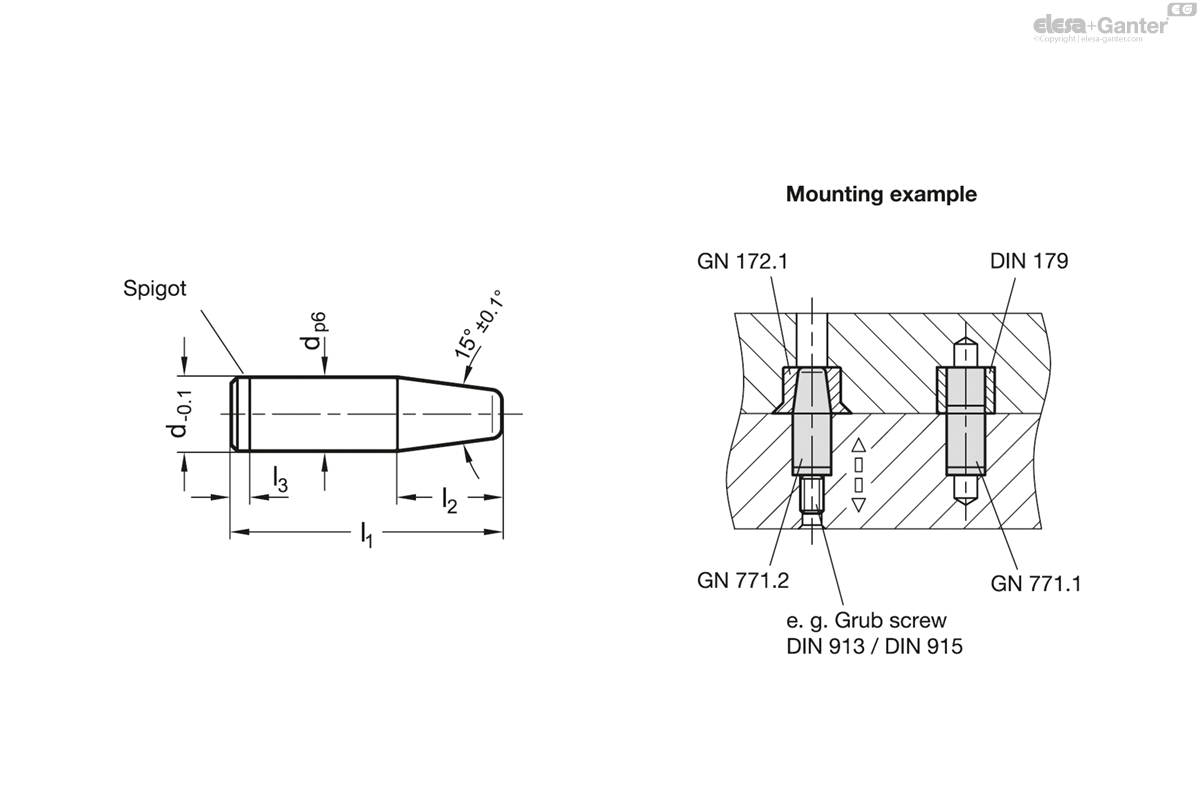

771.2-10-27,5-11,5 drawing

Steel

  • hardened (HRC 60 +4)
  • Fit sizes d p6 / d h6 ground

Guide pins GN 771.2 are used in combination with GN 172.1 / GN 179.1 guide bushings.

The shaft tolerance p6 guarantees a perfect pressfit in a mounting borehole H7. The spigot l3 makes the installation easier.
