412.4-M12X1,5-B4,2 GN 412.4 Roestvrij staal, positioneringsbussen

412.4-M12X1,5-B4,2 GN 412.4 Roestvrij staal, positioneringsbussen

voor indexeerbouten/nokindexeerbouten
Alle maten en varianten
  • INOX
  • RoHS

Lt: 1-2 weken

Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 412.4-M12x1,5-B4,2
d1
M 12 x 1.5
d2 +0.1
B 4.2
d3 -0.05
12
l1 -0.2
10
l2
13
A/F
13
weight
9

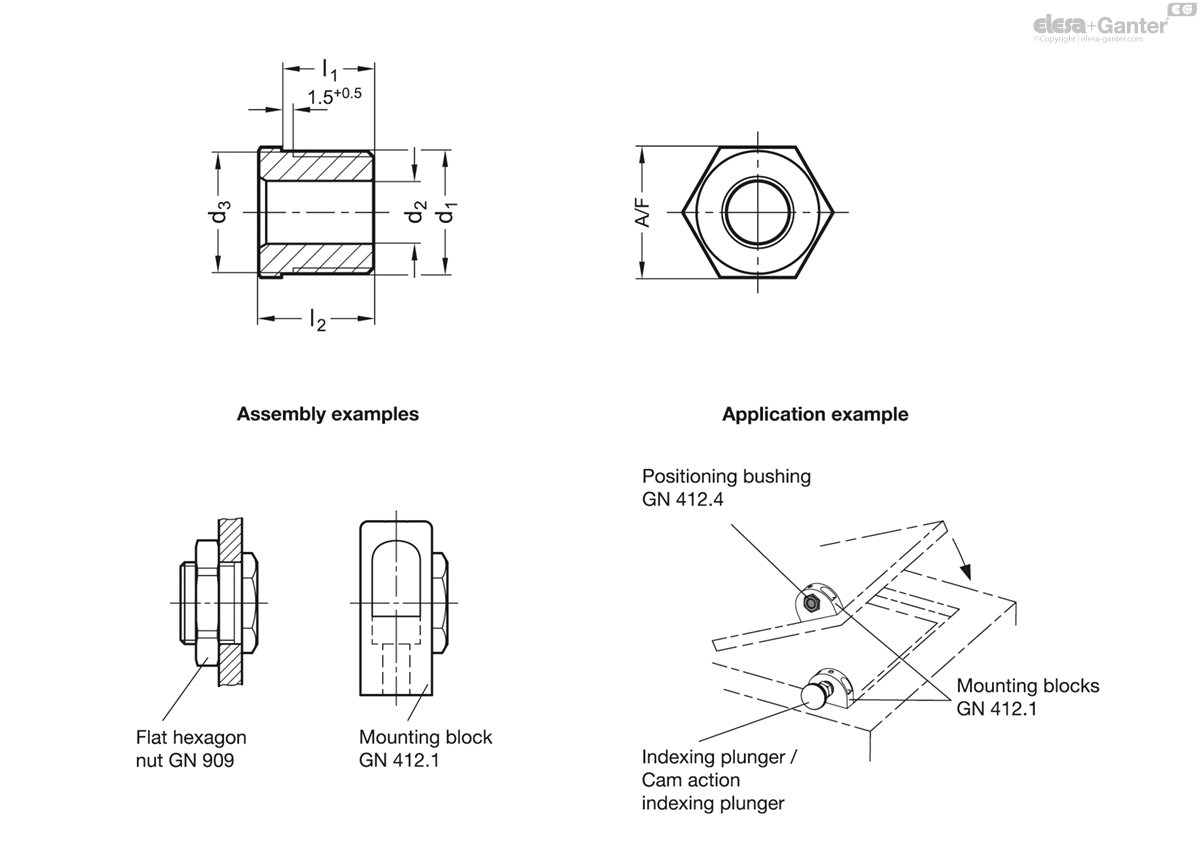

412.4-M12X1,5-B4,2 drawing

Stainless Steel AISI 431

hardened

Stainless Steel-Positioning bushings GN 412.4 are used in connection with bolts of indexing plungers and cam action indexing plungers.

The threads are adapted to the mounting blocks GN 412.1 and GN 612.1.
