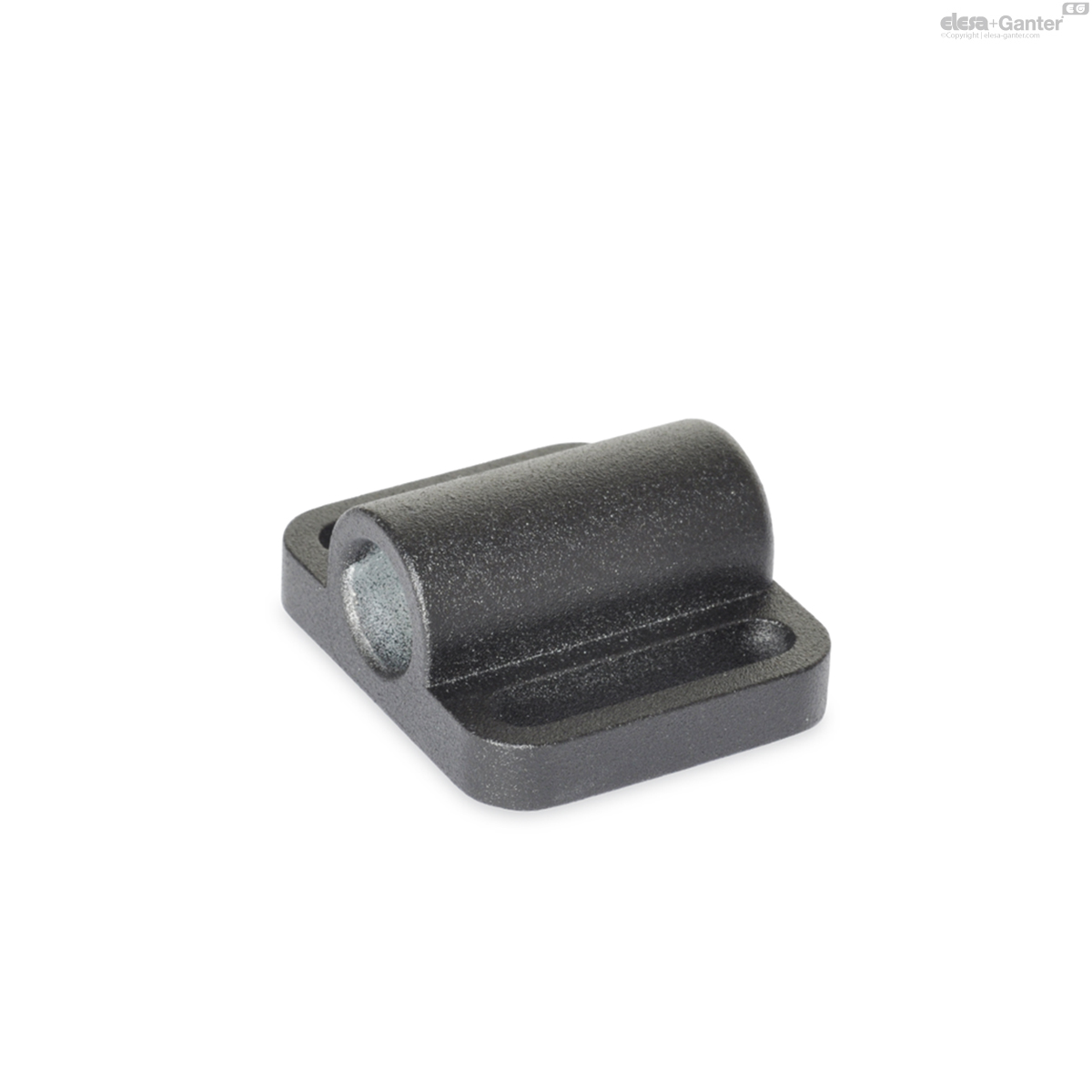

416.1-10-38 GN 416.1 Locators

416.1-10-38

GN 416.1 Locators

voor schuifvergrendelingen GN 416
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 weken Alle maten en varianten van GN 416.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 416.1-10-38
d Nominal dimension
10
d Actual dimension +0.15/-0.05
10.2
b1
38
b2
32
b3
16
b4
5.4
h1
8.5
h2
6
k1
27
k2
5.5
k3
17
20
416.1-10-38 drawing

Zinc die casting

plastic coated

black, RAL 2005, textured finish

Locators GN 416.1 are matched to the spring latches GN 416 and are used to position the indexing pin.
