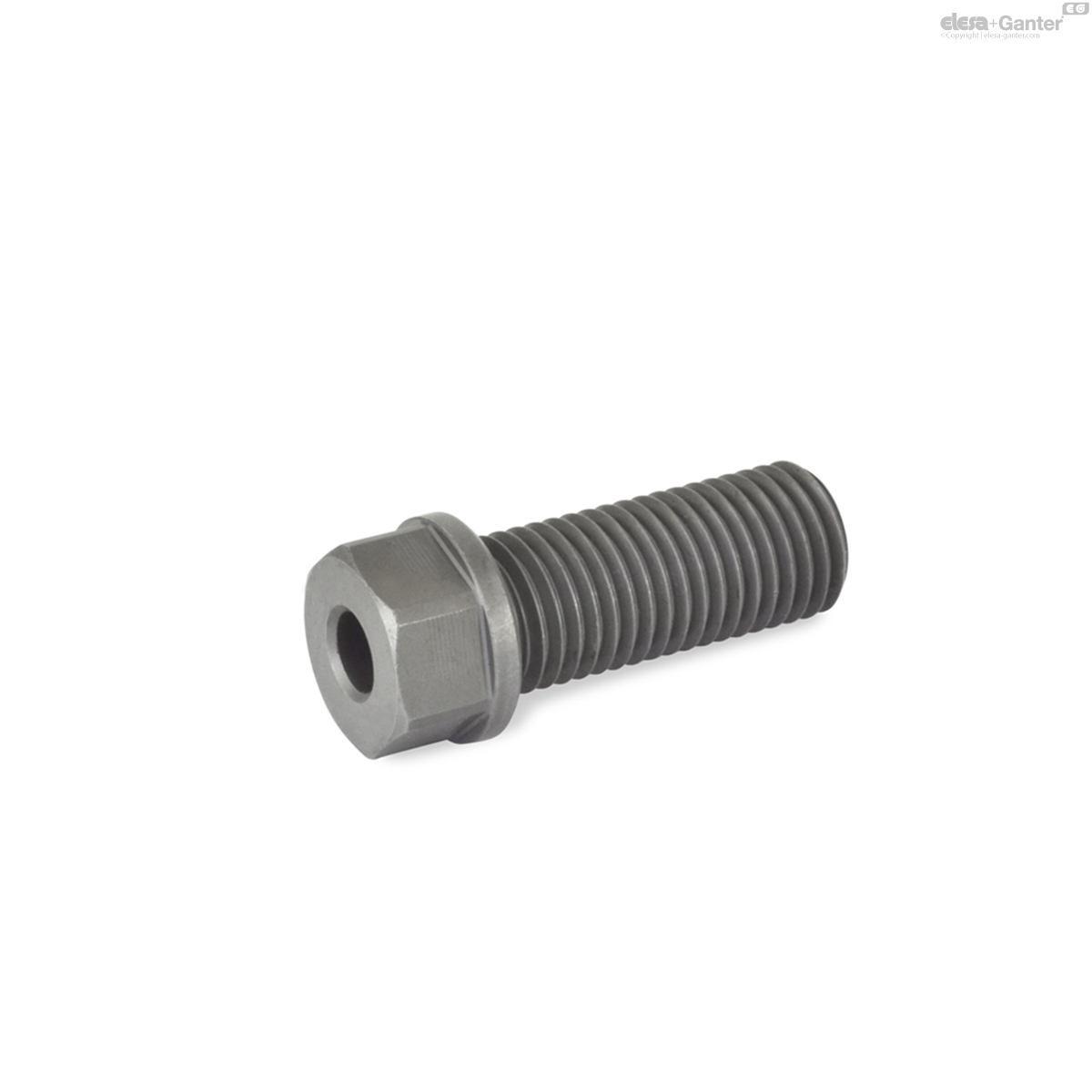

1132-10-35-M20-A
GN 1132 Montagebussen
voor hefpinnen GN 1130
Lt: 1-2 weken Alle maten en varianten van GN 1132
🔒 Prijzen, actuele voorraad & CAD-downloads
Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.
Aanmelden Account aanvragen
Technische fiche

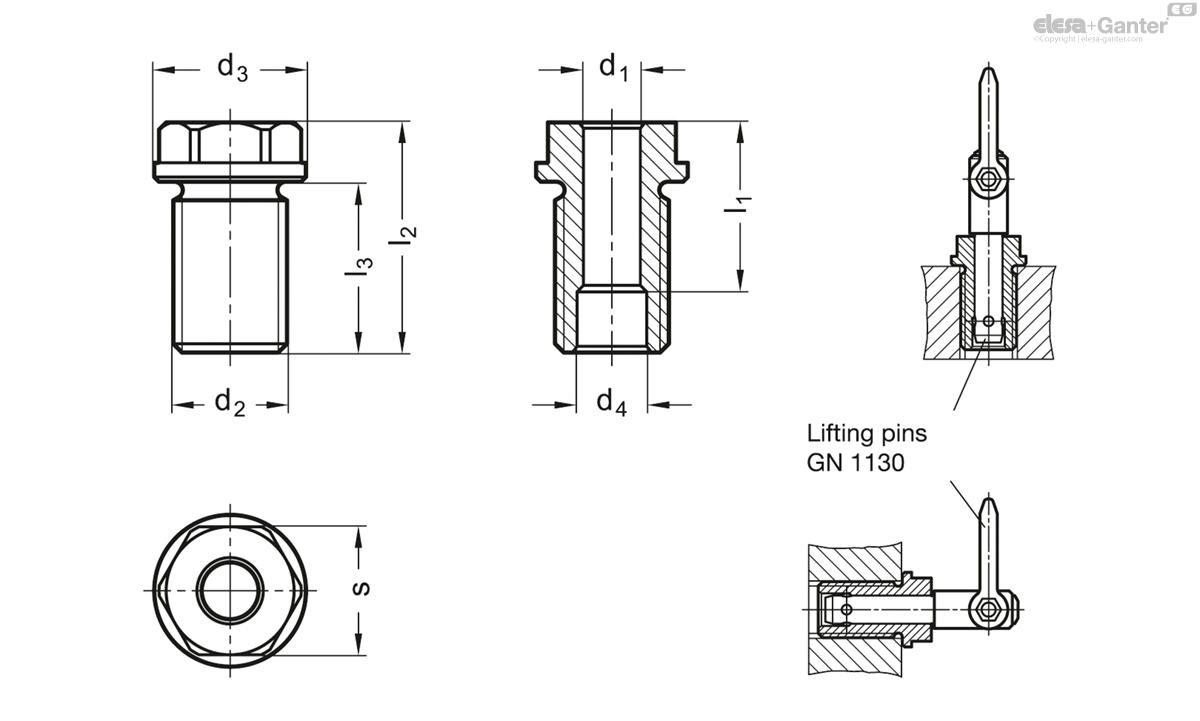

Technische gegevens
- Code
- GN 1132-10-35-M20-A
- d4 +0.3
- 12.2
- d1
- 10
- l1
- 35
- d2
- M 20
- d3
- 28
- l2
- 46
- l3
- 29
- s
- 24
- Tightening torque
in Nm - 130
- 93
Type
- Type A: with external hexagon
Bushing
Stainless Steel
- AISI 630
- precipitation hardened
Holding bushings GN 1132 are used in connection with lifting pins GN 1130 .
The length l1 of the holding bushing should be equal to length l1 of the lifting pin in order to recht the load specification given in the table for GN 1130 at plug-in length x.
Holding bushingsintended to remain permanently at the workpiece, creating a place-saving alternative to load rings or similar.
- other threads d2
