880.1-22-A-500-T GN 880.1 Koppelstukken

880.1-22-A-500-T

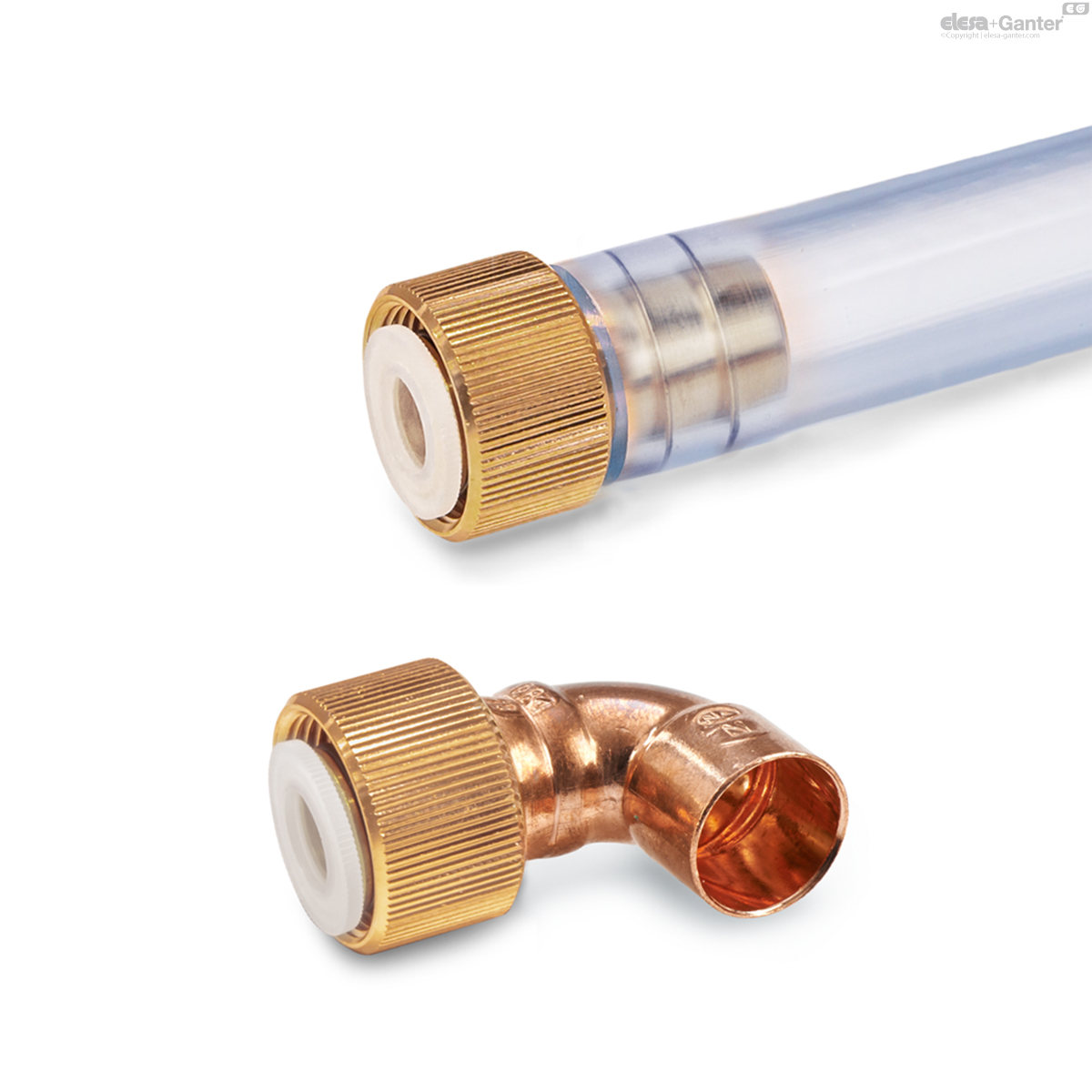

GN 880.1 Koppelstukken

voor olieaftapventielen GN 880 / met of zonder aftapslang
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 880.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 880.1-22-A-500-T
Size
22
d1
M 22 x 1.5
l
500
d2
15
d3
14
129
880.1-22-A-500-T drawing

Types

  • Type A: Connector straight
  • Type B: Connector 45°
  • Type C: Connector 90°

Connecting nut

with hose liner

Brass

L bend 45° / 90 °

Copper

O-Ring

Rubber NBR (Perbunan)

Drain hose

PVC, transparent T

Hose clip

Steel, zinc plated

Plug

Plastic, LD-PE

Connector pieces GN 880.1 are needed when using oil drain valves GN 880

Screwing on the connector piece will activate the valve plate of the oil drain valve, allowing the oil to flow through the hose into a pan held ready.

The plug prevents remaining oil from dripping out after discharging.

  • other hose length
  • Drain hose with inside webbing (Nylon)
