653.10-M5-16-ST-MS GN 653.10 Staal

653.10-M5-16-ST-MS

GN 653.10 Staal

Staal/roestvrij staal, met MS- / KU-drukstuk
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 653.10

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 653.10-M5-16-ST-MS
d1
M 5
l1 -1
16
l2
0.5
d2
3
d3
20
k
4
12

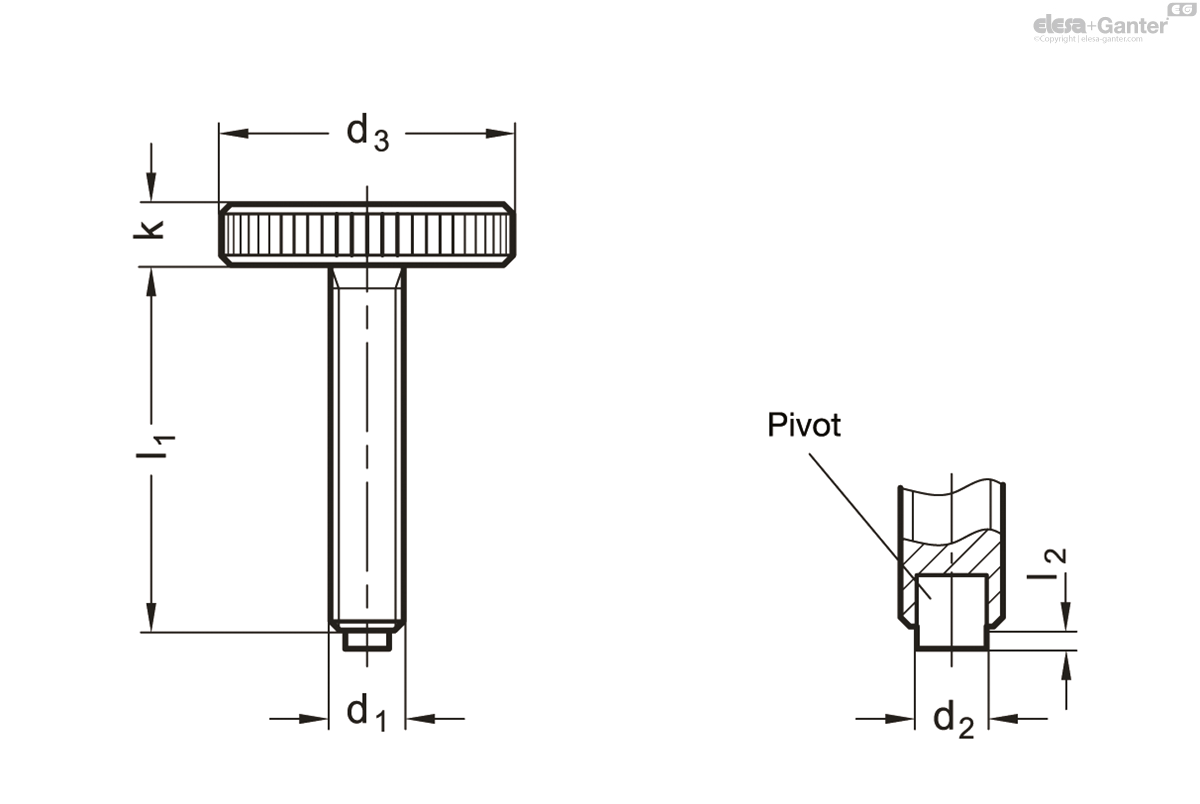

653.10-M5-16-ST-MS drawing

Version in Steel ST

  • Tensile strength class 5
  • visible face fine turned
  • blackened

Version in Stainless Steel AISI 303 NI

  • visible face fine turned
  • matt shot-blasted

Pivot

Brass MS

Plastic (Polyacetal POM) KU

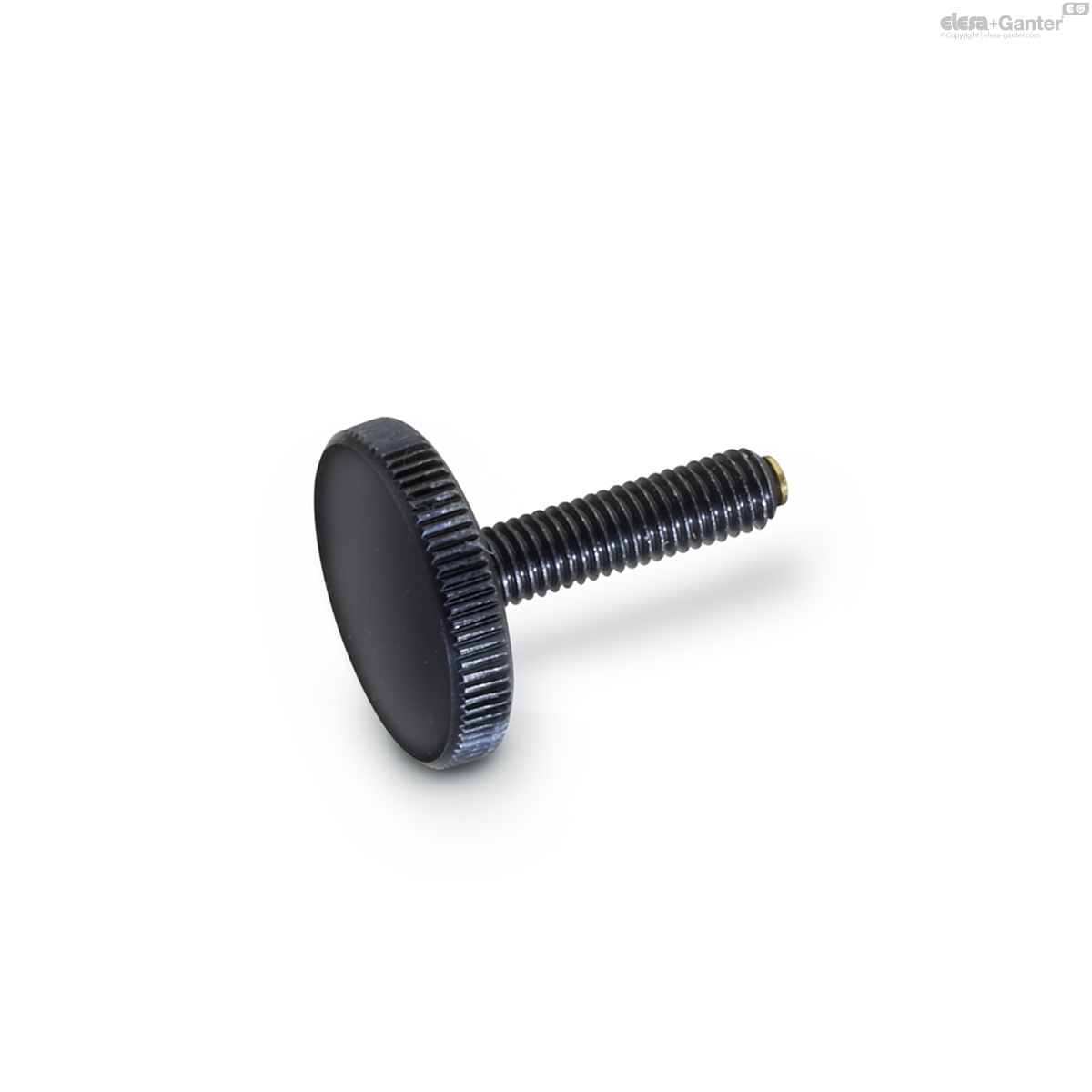

Flat knurled screws GN 653.10 with pivots in brass or plastic are used in applications, where marks and damages on the workpiece are unacceptable.

The head dimensions comply with flat knurled screws DIN 653 .
