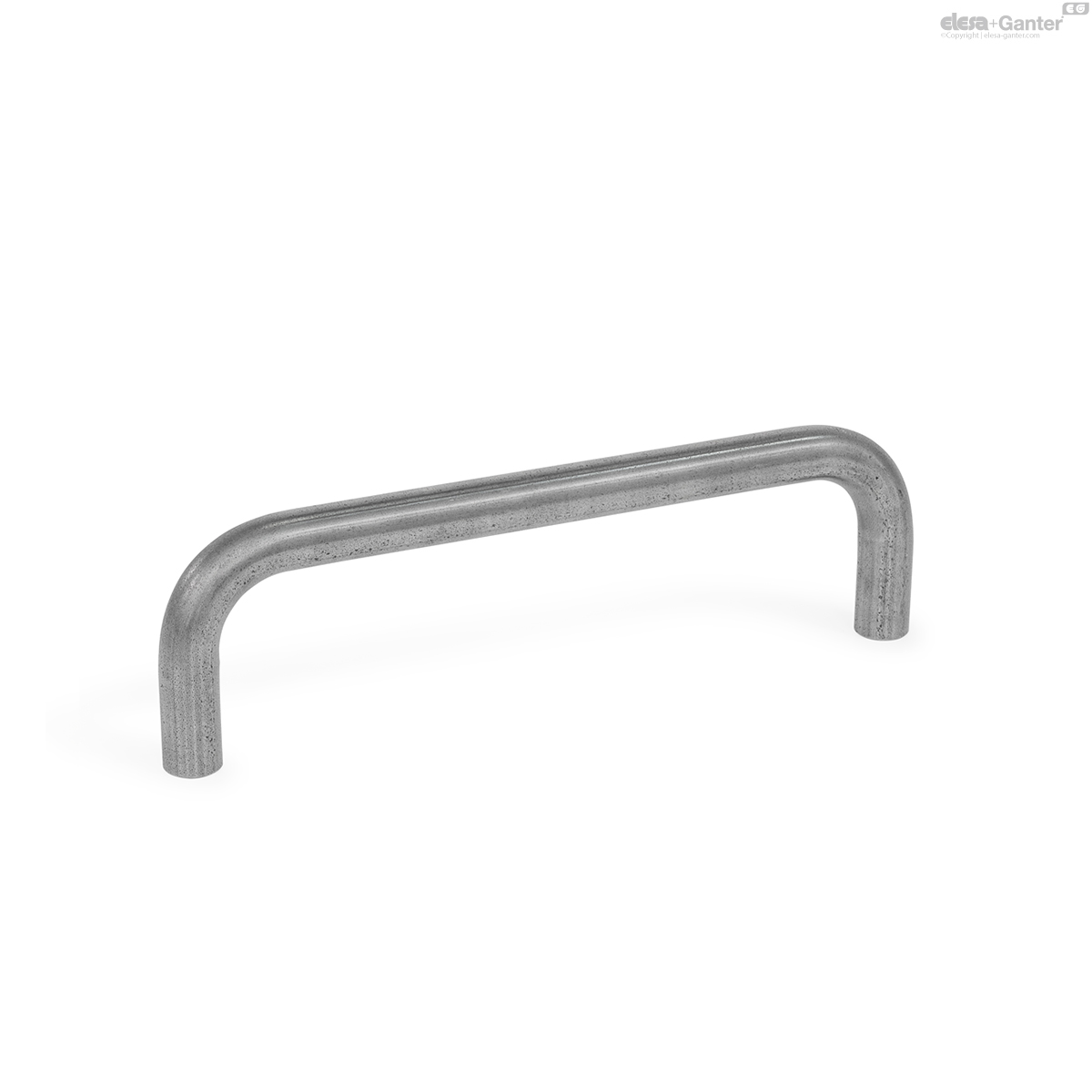

425.3-16-200-ST GN 425.3-ST Staal

425.3-16-200-ST

GN 425.3-ST Staal

Staal / roestvrij staal, zonder schroefdraad, voor lassen
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 425.3

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 425.3-16-200-ST
d1
16
Length l ±0.5
200
d2 H12
4
h
59
r
18
t
6
444

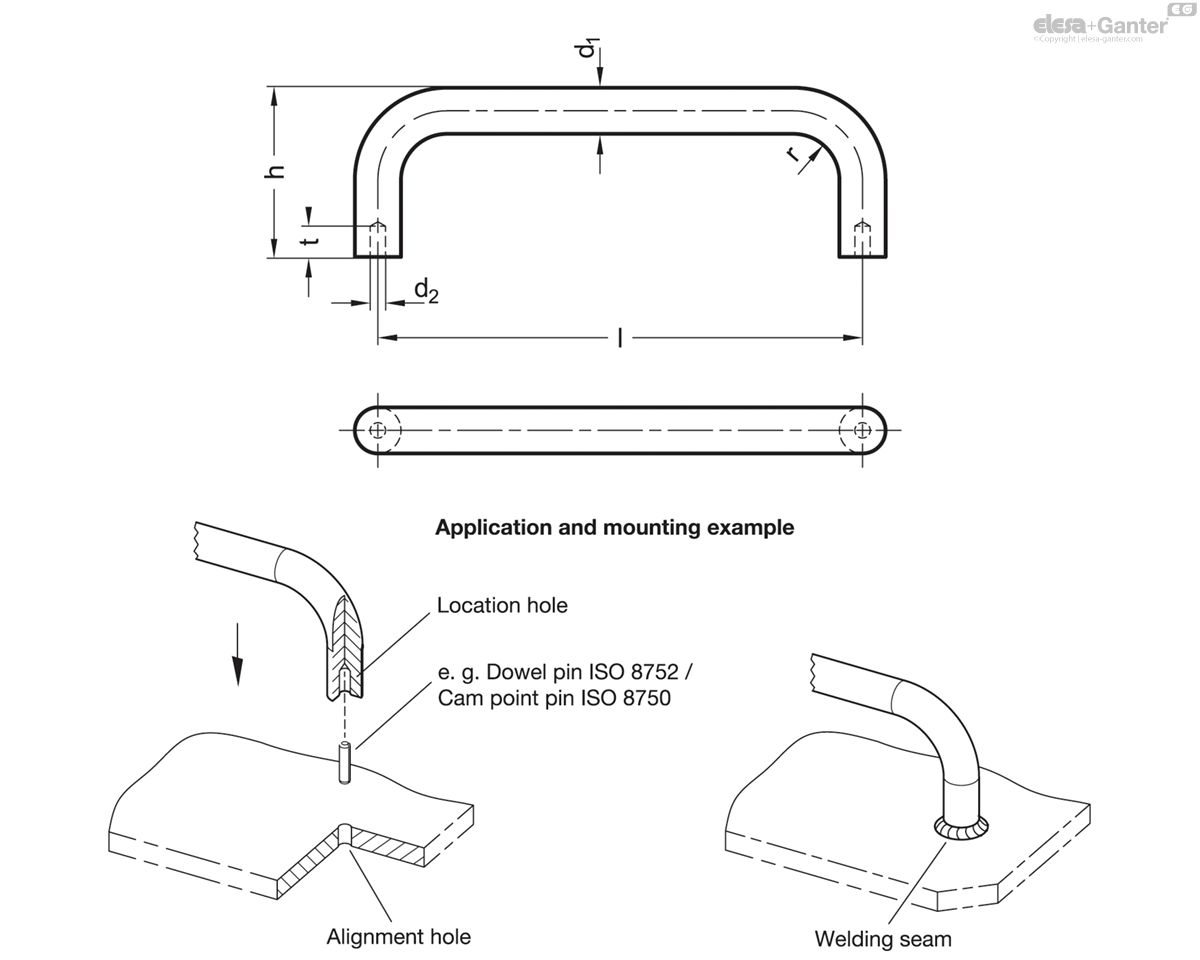

425.3-16-200-ST drawing

Steel ST

Plain finish

Stainless steel AISI 304 NI

Matte shot-blasted

Cabinet U-handles GN 425.3 are made of bent steel or stainless steel sections and are affixed by welding.

The holes d2 serve, if necessary, for inserting dowel pins or guide pins that provide a simple method for positioning and fixing the cabinet U-handle in place via the alignment holes in the opposing part for the welding process.
