920.2-54-32-M8 GN 920.2 Aandrukplaten

920.2-54-32-M8 GN 920.2 Aandrukplaten

voor wigklemmen GN 920.1, staal
Alle maten en varianten
  • RoHS

Verwachte levertermijn 5-7 werkdagen

Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 920.2-54-32-M8
l1
54
l2
32
d1
M 8
a max.
Type GA
Type GL
44.5
a min.
Type GA
Type GL
39.5
a max. Type RF
39.5
a min.
Type RF
34.5
b
50
d2 Ø
18
h1 ≈
27.5
h2
4
l3 max.
7.5
for wedge clamps
GN 920.1 with:
d
M 8
for wedge clamps
GN 920.1 with:
b
50
weight
90
920.2-54-32-M8 drawing

Plate

Steel

Blackened

Socket cap screw ISO 4762

Steel

Distance sleeve

Steel

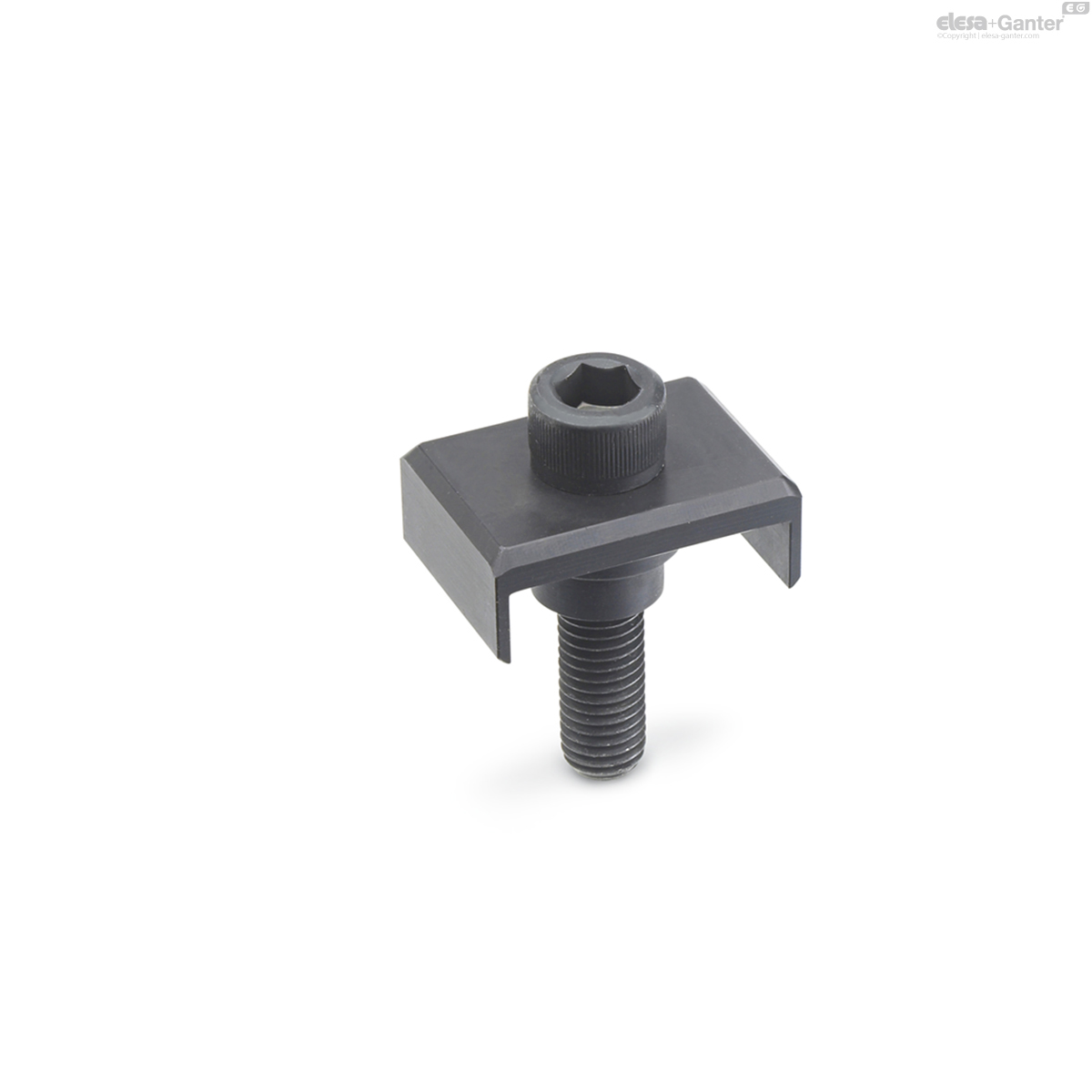

Pull-down plates GN 920.2 allow wedge clamps GN 920.1 to clamp easily with pull-down effect.

The socket cap screw ISO 4762 and the distance sleeve are included.

The information in the operating instruction must be observed during installation, initial operation, and use. It is enclosed with the product and is provided digitally on the product page at elesa-ganter.com.
