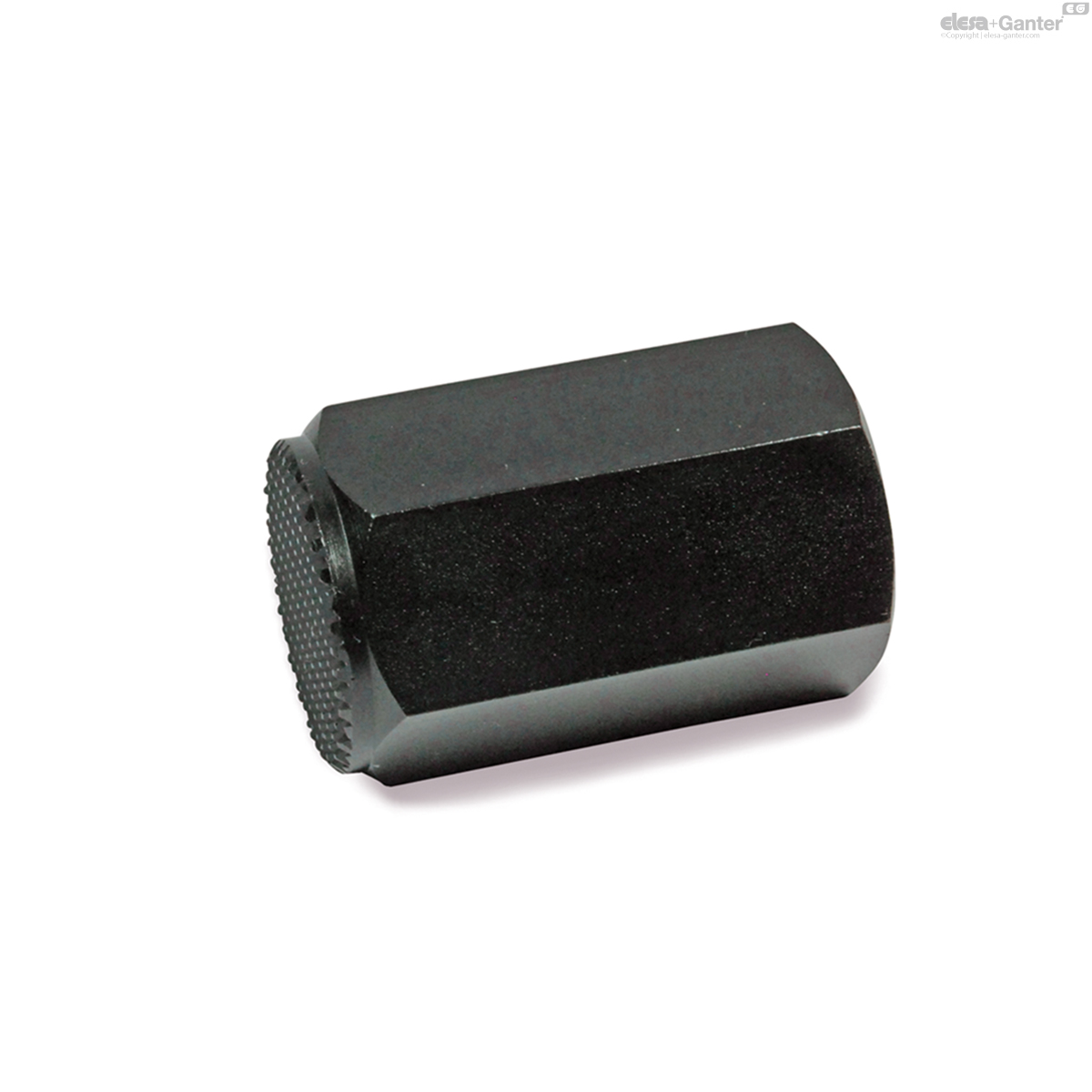

409.2-40-M12-K GN 409.2 Positioneringselementen

409.2-40-M12-K

GN 409.2 Positioneringselementen

met binnendraad
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 409.2

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 409.2-40-M12-K
h ±0.1
40
d1
M 12
t min.
18
A/F
22
e
25.2
110
409.2-40-M12-K drawing

Types

  • Type B: Smooth contact face
  • Type K: Spherical contact face
  • Type R: Serrated contact face

Steel

  • hardened
  • blackened

Positioning elements GN 409.2 with male thread are designe for use as locating plungers, stops and thrust blocks.
