771.1-8-24-10 GN 771.1 Paspennen

771.1-8-24-10

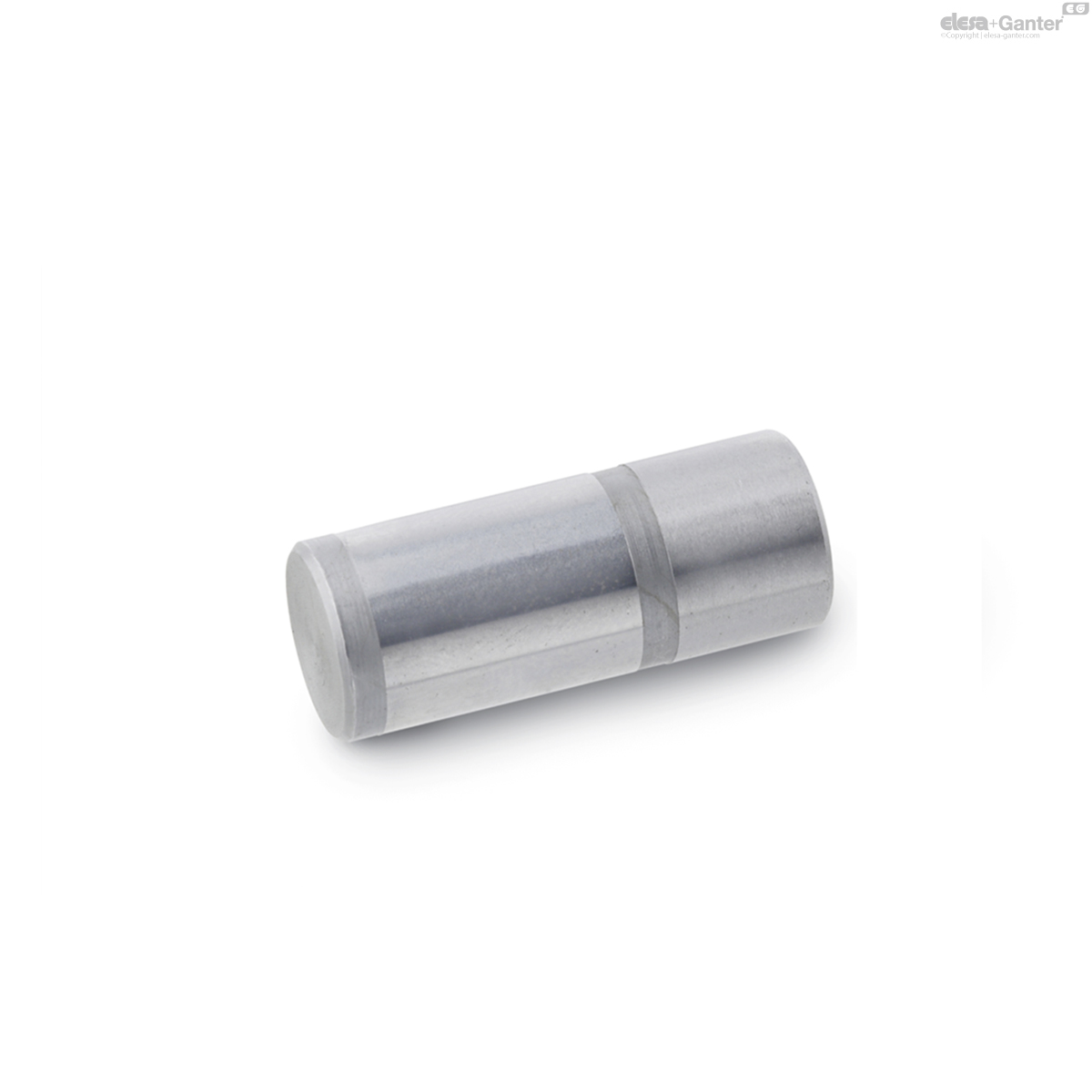

GN 771.1 Paspennen

cilindrisch, voor geleidebussen DIN 172 / DIN 179
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 771.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 771.1-8-24-10
d p6/h6
8
l1
24
l2
10
l3
2
9
771.1-8-24-10 drawing

Steel

  • hardened (HRC 60 ±2)
  • Fit sizes d p6 / d h6 ground

Guide pins GN 771.1 are used in combination with DIN 172 / DIN 179  guide bushings.

The shaft tolerance p6 guarantees a perfect pressfit in a mounting borehole H7. The spigot l3 makes the installation easier.
