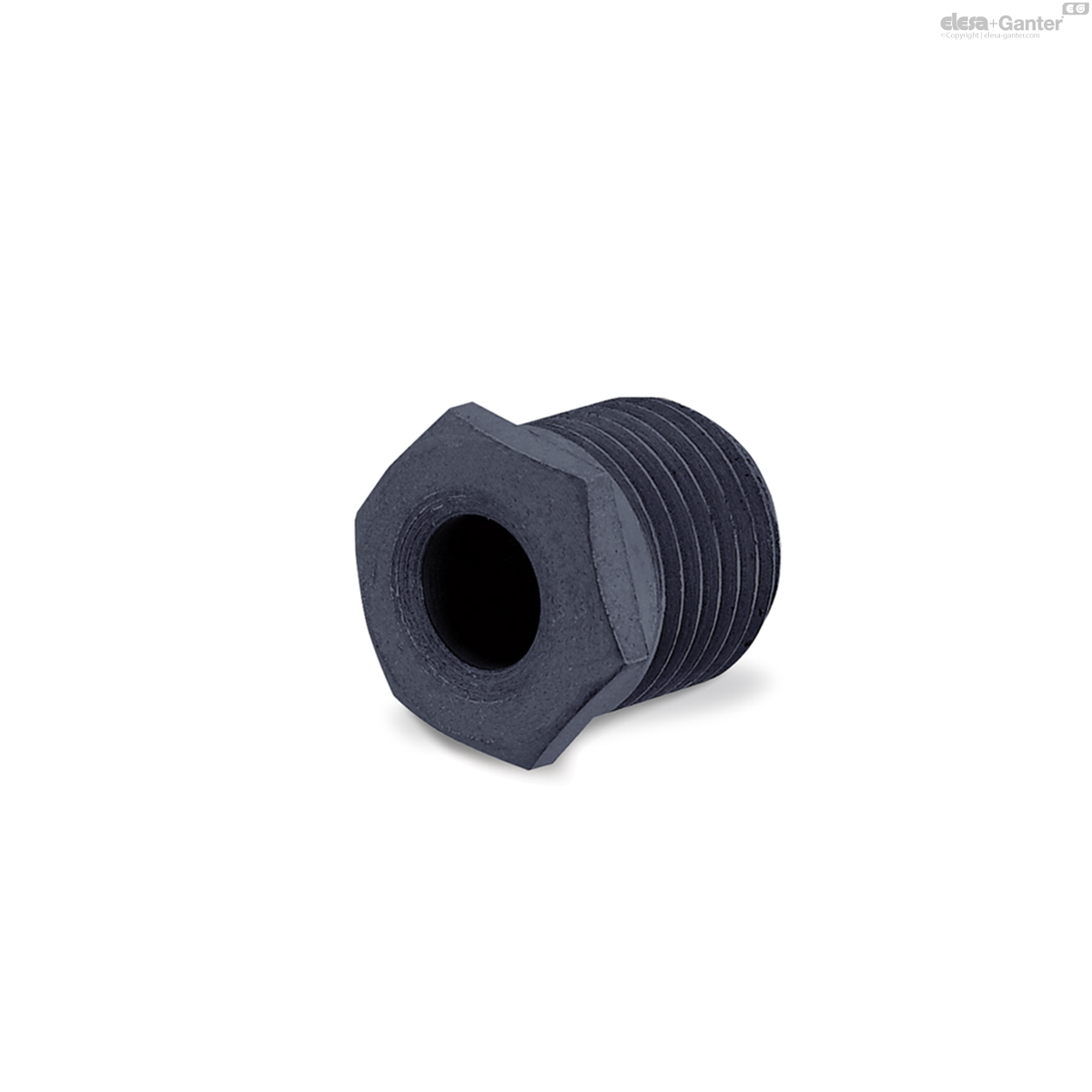

412.2-M16X1,5-B8,2 GN 412.2 Positioneerbussen

412.2-M16X1,5-B8,2

GN 412.2 Positioneerbussen

voor indexeerbouten/nokindexeerbouten
Alle maten en varianten
  • RoHS

Verwachte levertermijn 5-7 werkdagen

Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 412.2-M16x1,5-B8,2
d1
M 16 x 1.5
d2 +0.1
B 8.2
d3 -0.05
16
l1 -0.2
12
l2
15
A/F
17
weight
18
412.2-M16X1,5-B8,2 drawing

Steel

  • hardened
  • blackened

Positioning bushings GN 412.2 are used in connection with bolts of indxing plungers and cam action indexing plungers.

The threads are adapted to the mounting blocks GN 412.1 and GN 612.1.
