841-120-AS GN 841 Push-pull-type spanklemmen

841-120-AS

GN 841 Push-pull-type spanklemmen

voor klemming via schuifstang
  • Icons/__logo__RoHS__.png
  • Icons/__logo__SPEEDYBLOCK__.png

Op voorraad Alle maten en varianten van GN 841

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 841-120-AS
Size
120
FH in N
3600
a
17
b
48
d1
12
d2
M 6
d3
5.5
h1 ≈
111
h2
31
l1 ≈
130
l2 ≈
121
l3 ≈
40
l4 ≈
30
m1
34
m2
30
m3
17
A/F
24
t
12
w
20
320

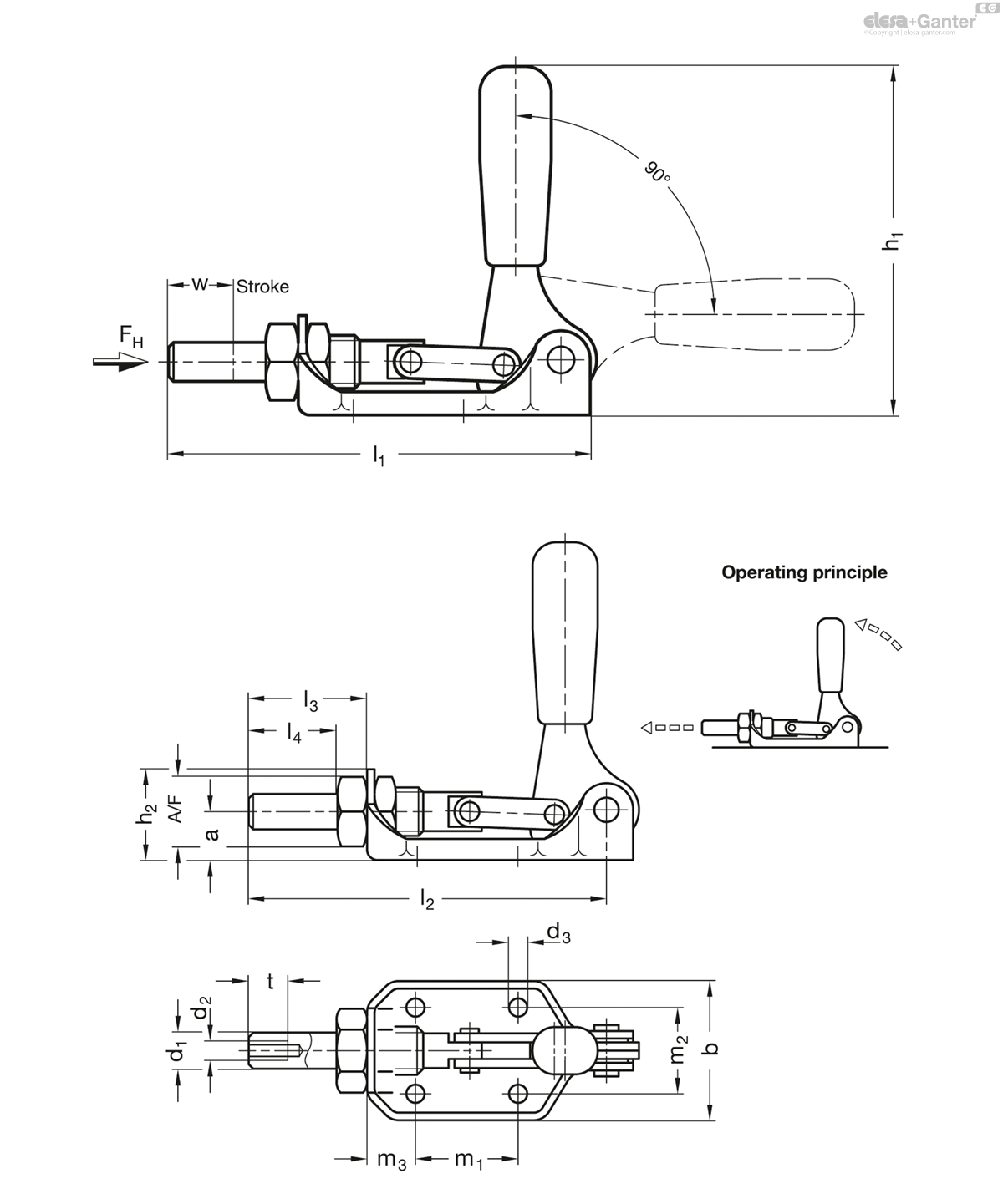

841-120-AS drawing

Type

  • Type AS: Sheet metal body

Parts in sheet metal

Case-hardened Steel C10

zinc plated, blue passivated

Plunger

Steel St 37

zinc plated, blue passivated

Plunger guide bushing

Brass

zinc plated, blue passivated

All moving parts

lubricated with special grease

Hand grip

High quality, oil resistant red plastic

  • Spindle assemblies
