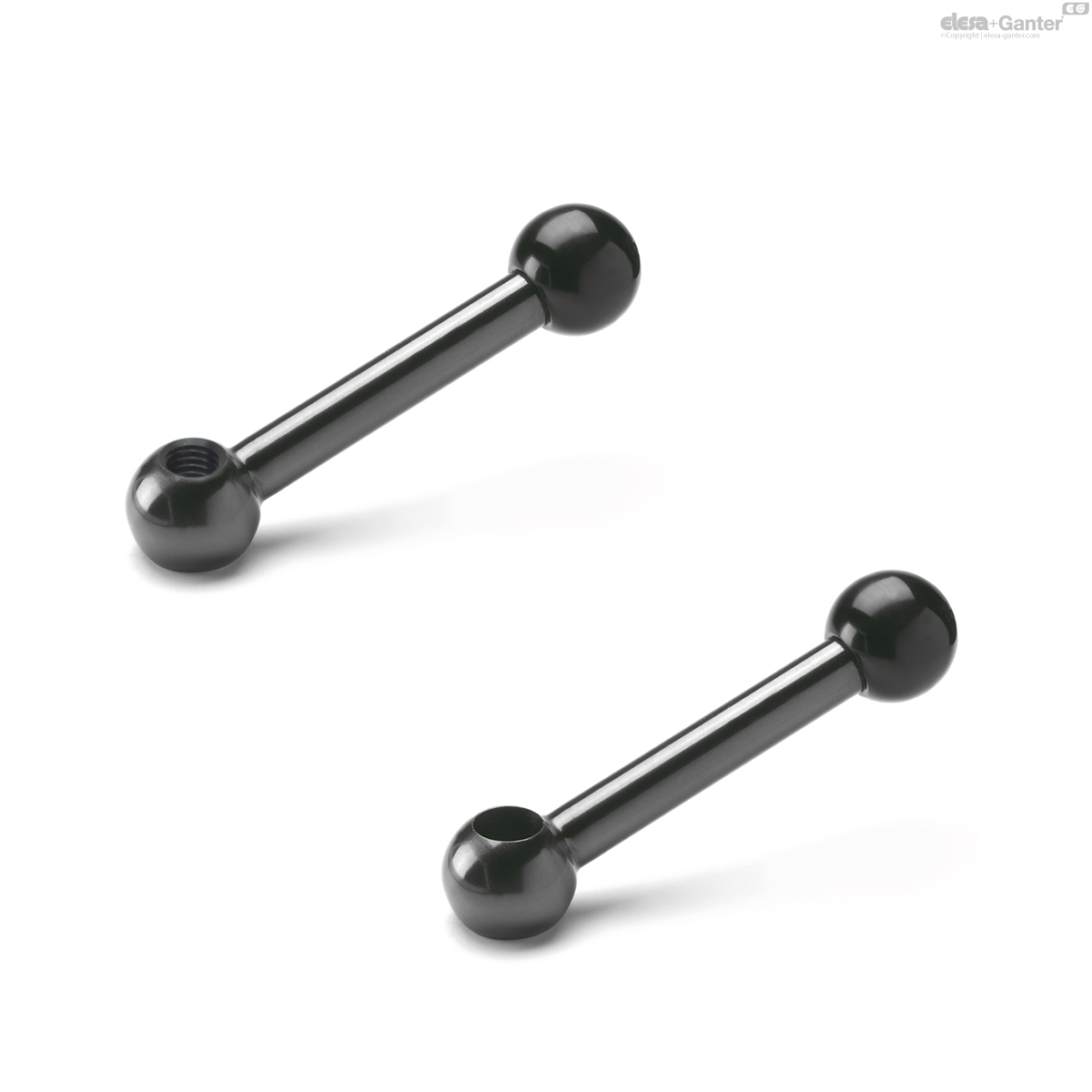

6337-100-B12-L DIN 6337 Kogelhendels

6337-100-B12-L

DIN 6337 Kogelhendels

Staal, gezwart
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van DIN 6337

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
DIN 6337-100-B12-L
l1
100
d2 H7
B 12
b
18.5
d3
25
d4
20
d5
25
d6
11
h ≈
50
l2 ≈
95
100

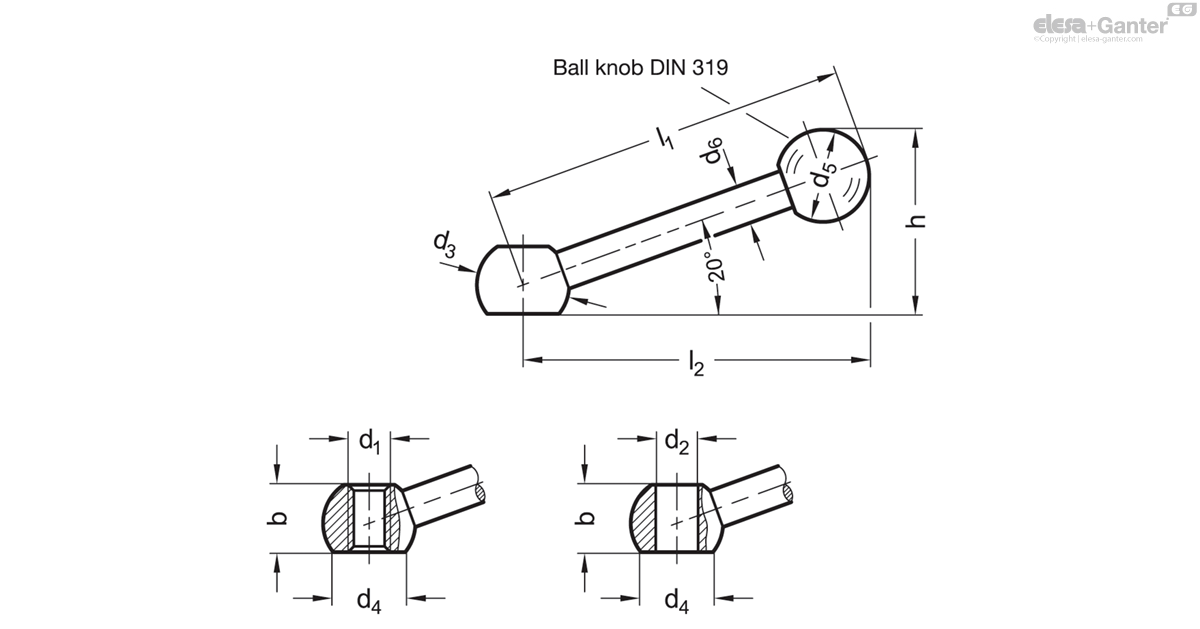

6337-100-B12-L drawing
* not available from stock, requires a minimum order quantity.

Types

  • Type L: Angled lever with plain bore
  • Type N: Angled lever with threaded bore

Steel

  • Turned
  • Blackened

Ball knobs DIN 319

Plastic, black

The official DIN standard sheet specifies additional sizes 200 - M24 / B24.
