6335.4-SG-40-M8-30 GN 6335.4 Kruisknoppen

6335.4-SG-40-M8-30

GN 6335.4 Kruisknoppen

Gietijzer / Draadbout, Staal
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 6335.4

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 6335.4-SG-40-M8-30
d1
40
d2
M 8
l ≈
30
d4
14
h1
25
h2
13
63
6335.4-SG-40-M8-30 drawing

Type

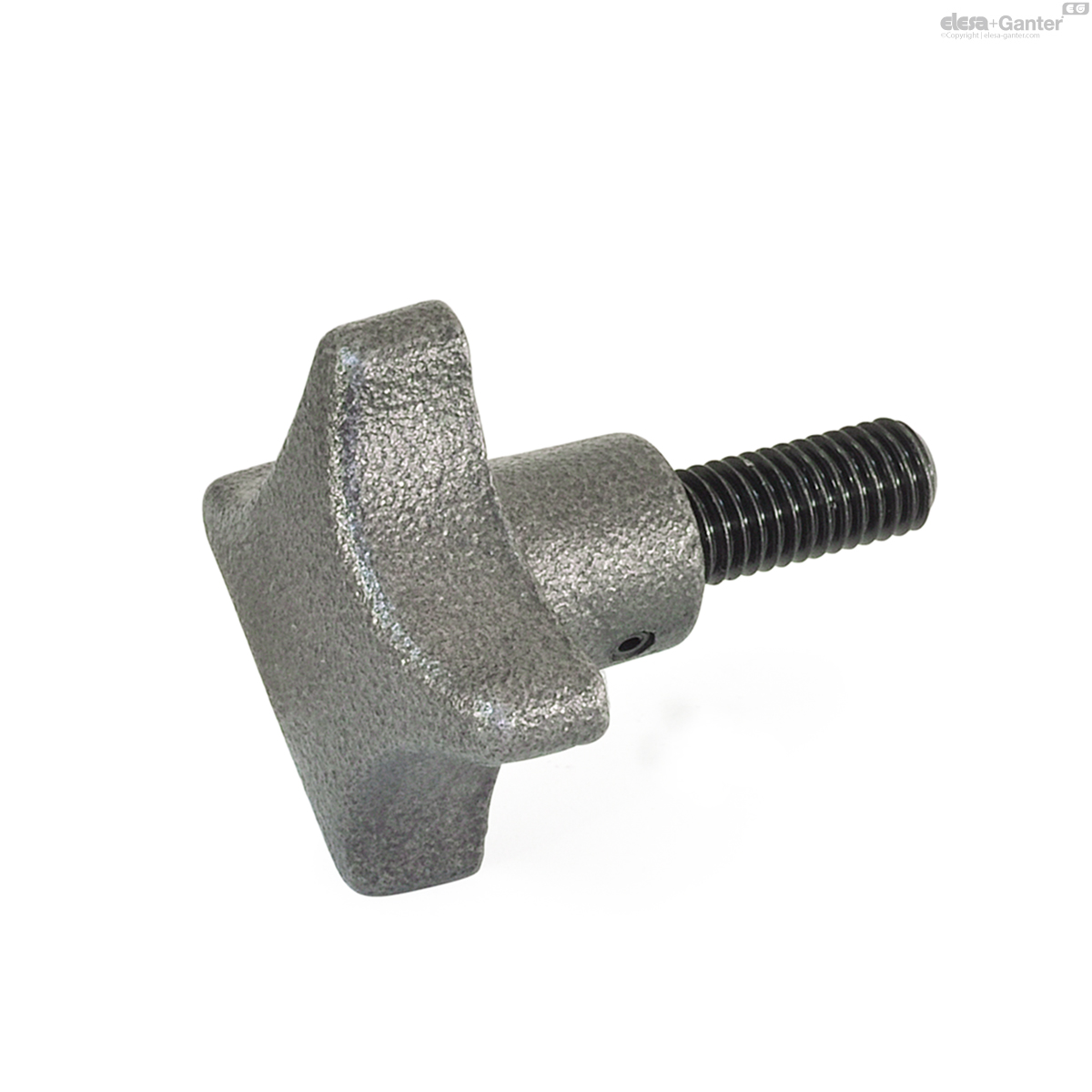

Type SG: Star knob DIN 6335 cast iron (GG)

The threaded bolt is screwed in and secured by a cross-dowel.

Should clamping with the bush face be necessary, then it is recommendable to use this hand knobs.
