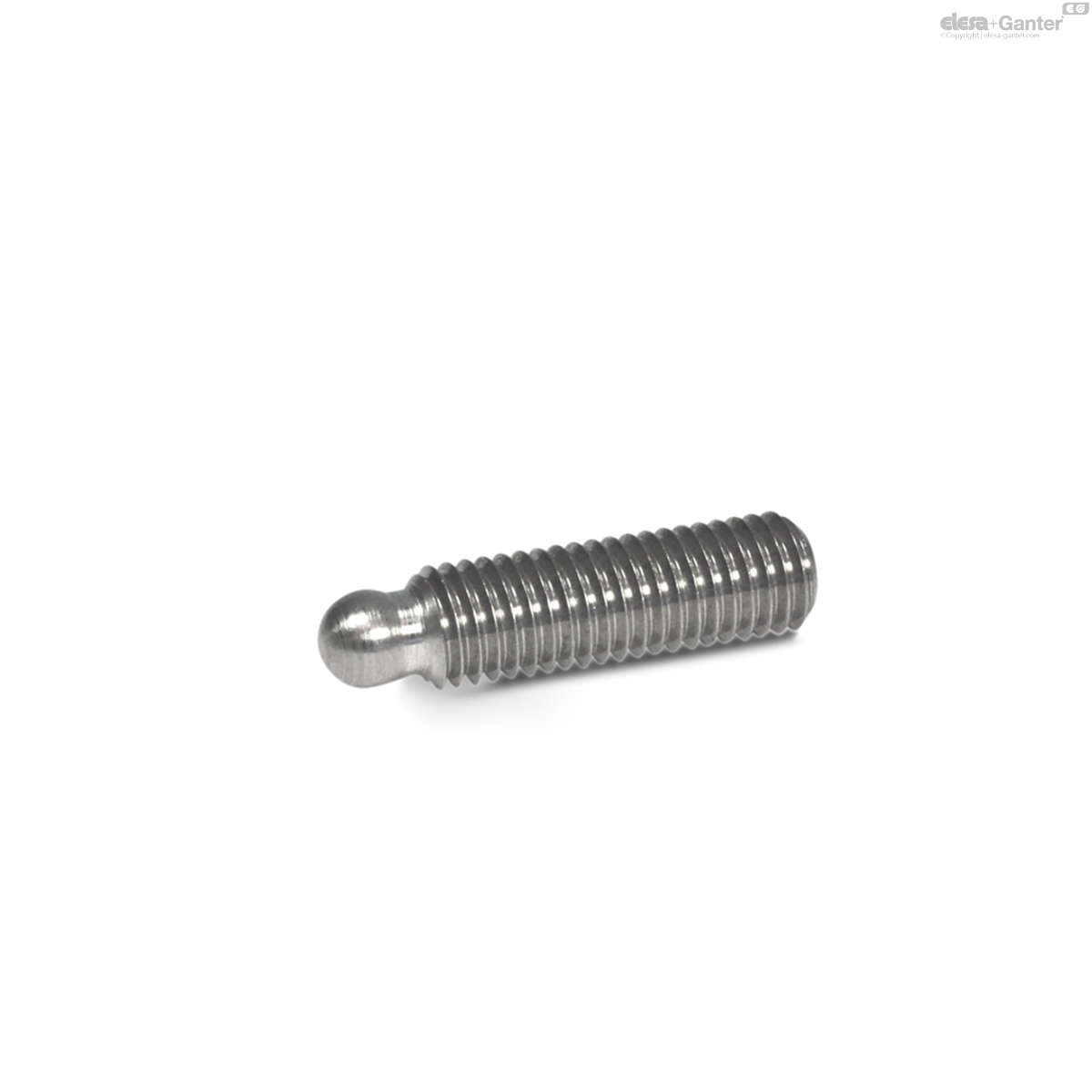

632.5-M12-100 GN 632.5 RVS-Grub-schroeven

632.5-M12-100

GN 632.5 RVS-Grub-schroeven

met kogelpunt voor drukstukken GN 631 / GN 631.5
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 632.5

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 632.5-M12-100
d1
M 12
l
100
d2 +0,05
9.4
A/F
6
Thrust pad GN 631 / GN 631.5
d1 - e
21 - 3.4 25 - 3.6 32 - 4.2 40 - 6.2 50 - 8.7
60
632.5-M12-100 drawing

Stainless Steel AISI 303

Grub screws GN 632.5 with ball point are as a rule used with thrust pads GN 631  / GN 631.5 .

The ball-Ø d2 is smaller than the thread core-Ø, which allows fitting over the ball end.

The combination of grub screws GN 632.5 and thrust pads GN 631  / GN 631.5  with gripping elements easily makes clamping screws of many different types.
