612.1-M16X1,5-A GN 612.1 Montageblokken, staal

612.1-M16X1,5-A

GN 612.1 Montageblokken, staal

Staal / roestvrij staal, voor indexeerbouten/nokindexeerbouten
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Op voorraad Alle maten en varianten van GN 612.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 612.1-M16x1,5-A
d1
M 16 x 1.5
d2
46
d3
M 8
d4
5.5
d5
16.2
k ±0.1
32
l1
33
l2 ≈
37
l3
13
s
15
t
3
122

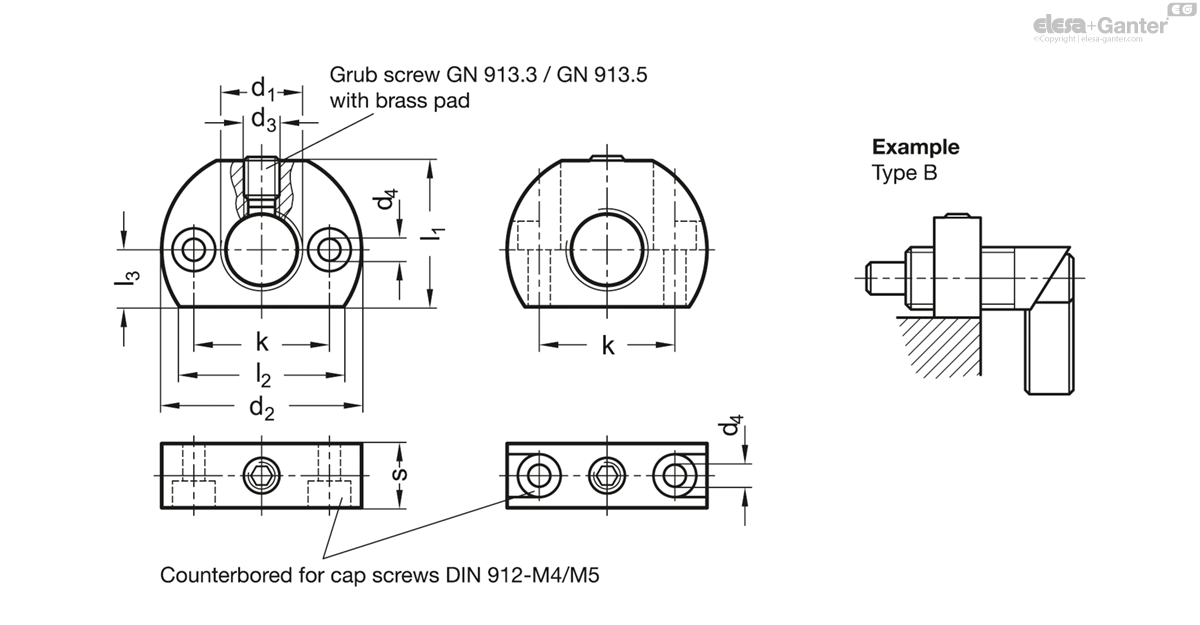

612.1-M16X1,5-A drawing

Types

  • Type A: fixing holes parallel to plunger
  • Type B: fixing holes vertical to plunger

Version in Steel

  • blackened

Version in Stainless Steel AISI 303 NI

Grub screw GN 913.5 with brass pad

Mounting blocks GN 612.1 broaden the mounting possibilities and are and added feature for the cam action indexing plungers GN 612  and cam action indexing plungers GN 712 / GN 712.1

To position the indexing pin of an indexing plunger or cam action indexing plunger, they can also hold GN 412.2 -positioning bushings.
