471.1-100-V12 GN 471.1-S Vierkant

471.1-100-V12

GN 471.1-S Vierkant

Zinkspuitgietwerk
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 471.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 471.1-100-V12
Length l
100
s H11 Square
V 12
d2
27
d3
30
h1
28
h2
17
h3
15
h4 ≈
67.5
Ø Handle
23
270

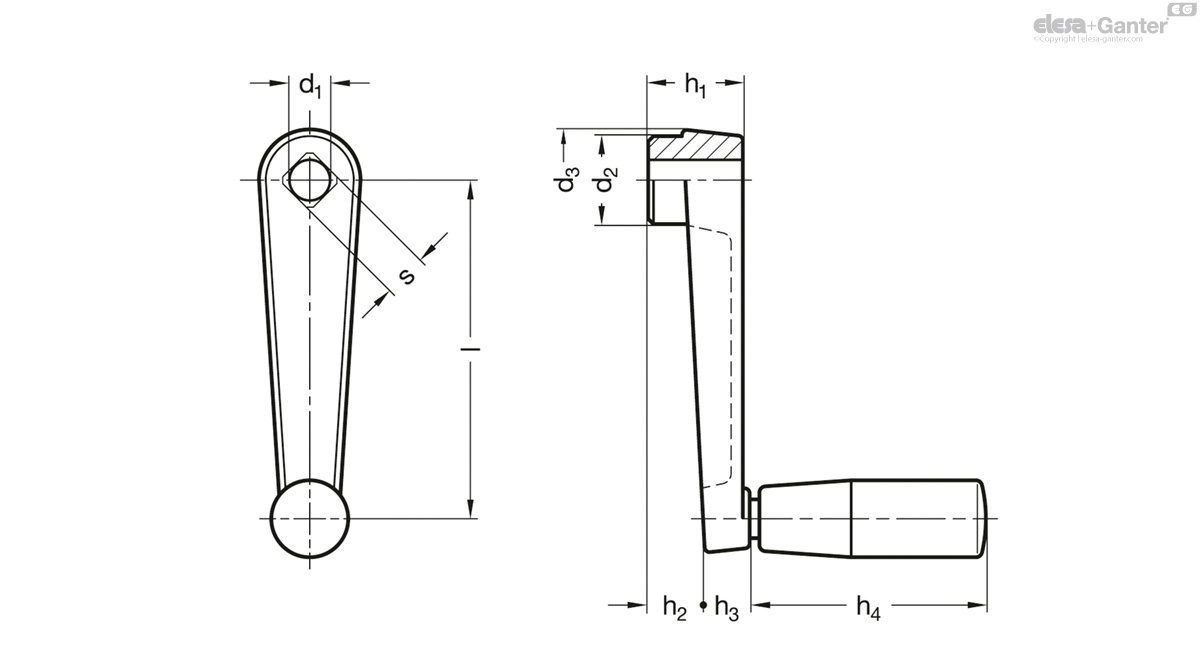

471.1-100-V12 drawing

Body

Zinc die casting

Powder coated

Black, textured finish

Revolving handles

Plastic, Polypropylen (PP)

  • Black, matte finish
  • Spindle steel
  • Zinc plated, blue passivated

Cranked handles GN GN 471.1 are used for making adjustments or driving mechanisms.

The crank movement is transmitted via the revolving cylindrical handle. The revolving handle body can be held firmly and securely while cranking.

Cranked handles can also be ordered with cross holes GN 110.
