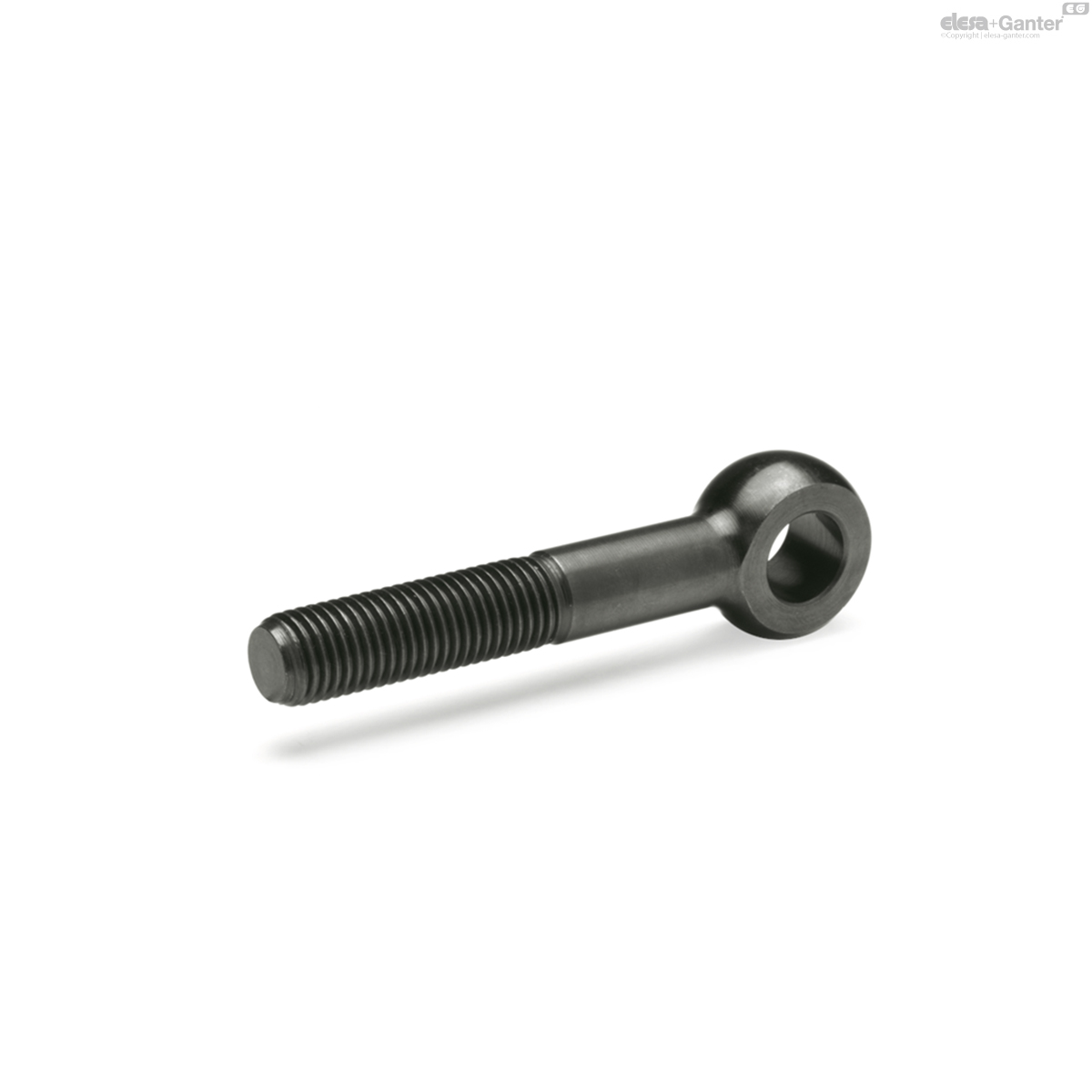

444-M20-160 DIN 444 Staal

444-M20-160

DIN 444 Staal

Staal / RVS
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van DIN 444

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
DIN 444-M20-160
d1
M 20
l1
160
l2
63
d2 H7
18
d3 -0.3
40
s -0.15
22
d4
20
477

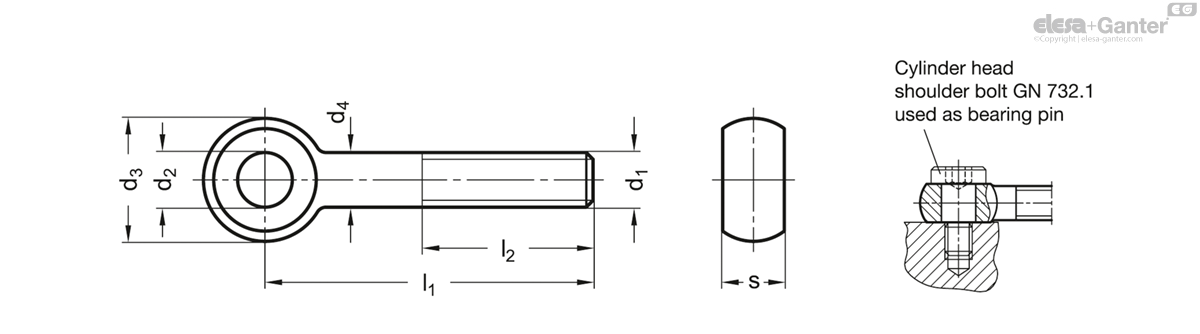

444-M20-160 drawing

Version in Steel

  • Tensile strength class 5.8
  • turned, thread rolled
  • blackened

Version in Stainless Steel AISI 303 NI

  • turned, thread rolled
  • matt shot-blasted

Precision type swing bolts DIN 444 are mainly used for jigs and fixtures.

For stocking purposes cylinder head shoulder bolts  GN 732.1 can be used for the sizes M6, M8, M10 and M12.
