444.2-M12-16 GN 444.2 Zwenkmoeren

444.2-M12-16

GN 444.2 Zwenkmoeren

  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 444.2

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 444.2-M12-16
d1
M 12
d2 H7
16
d3 -0.3
32
d4
16
l
34
s -0.15
17
t min.
16
101

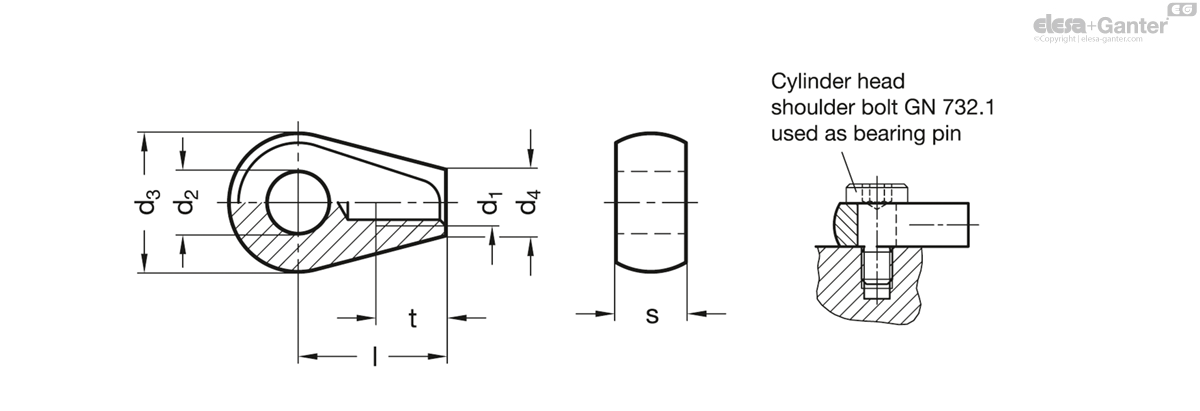

444.2-M12-16 drawing

Steel

  • Tensile strength class 5.8
  • blackened

In combination with grub screws i.e. DIN 913 or DIN 6379 and swing nuts GN 444.2  can be used together as swing bolts in varying lengths.

In addition, used with a cap screw DIN 912, a swivelling clamping screw can be produced.

Dimensions d2 ,d3 and s are identical to DIN 444 .

For stocking purposes cylinder head shoulder bolts GN 732.1 can be used for the sizes M8, M10 and M12.
