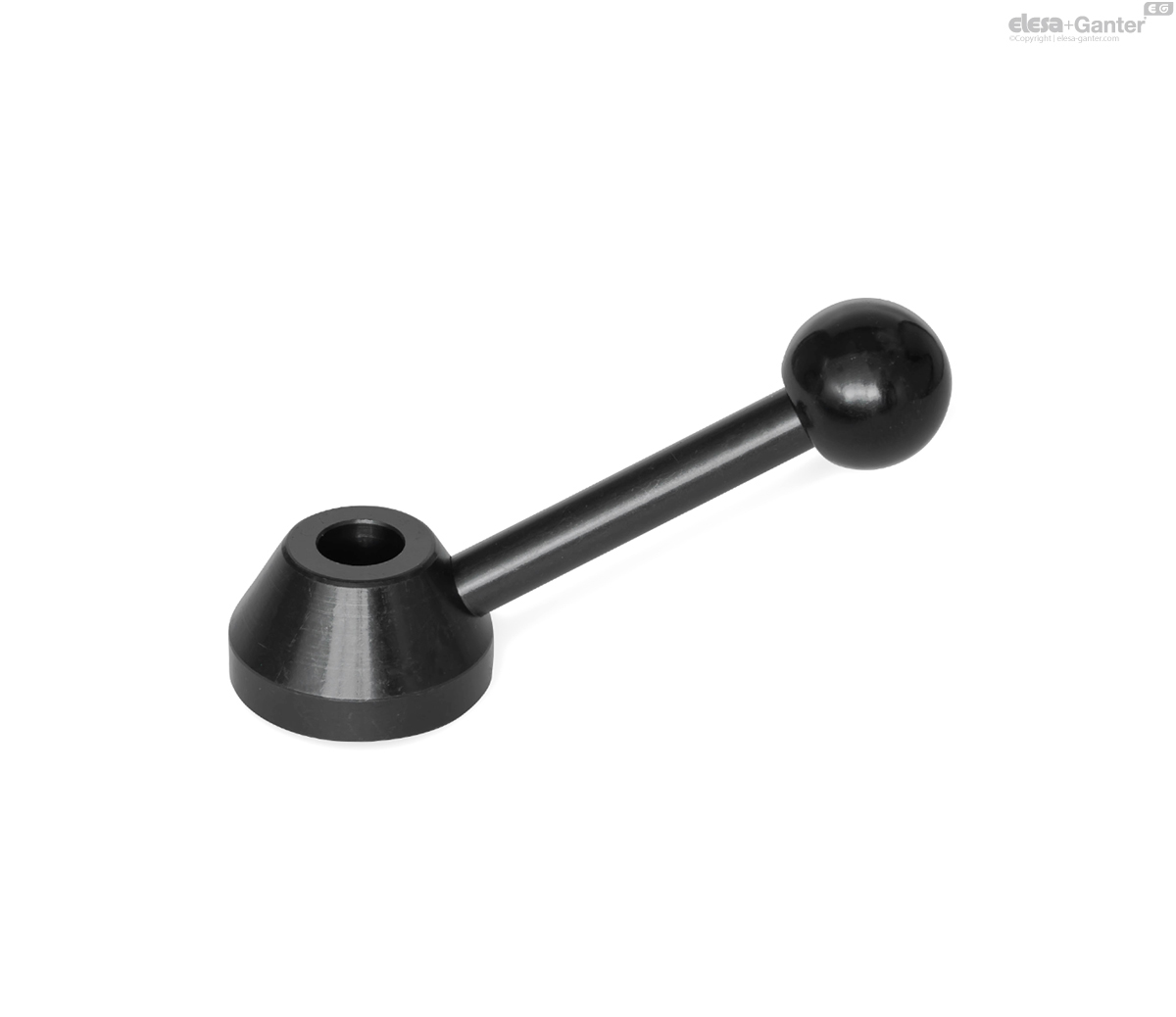

223-40-B12 GN 223-B Zonder spiebaan

223-40-B12

GN 223-B Zonder spiebaan

Staal, gezwart
  • RoHS

Lt: 1-2 weken Alle maten en varianten van GN 223

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 223-40-B12
d1
40
d2 H7
B 12
d3
10
d4
30
h1
22
h2
8.5
h3 ≈
77
Length l≈
95
weight
214
223-40-B12 drawing

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-1 P9
  • Version V: With square DIN 79

Hub / Shaft

Steel

Blackened

Ball knob DIN 319

Plastic, phenolic resin (PF)

Black, shiny finish
