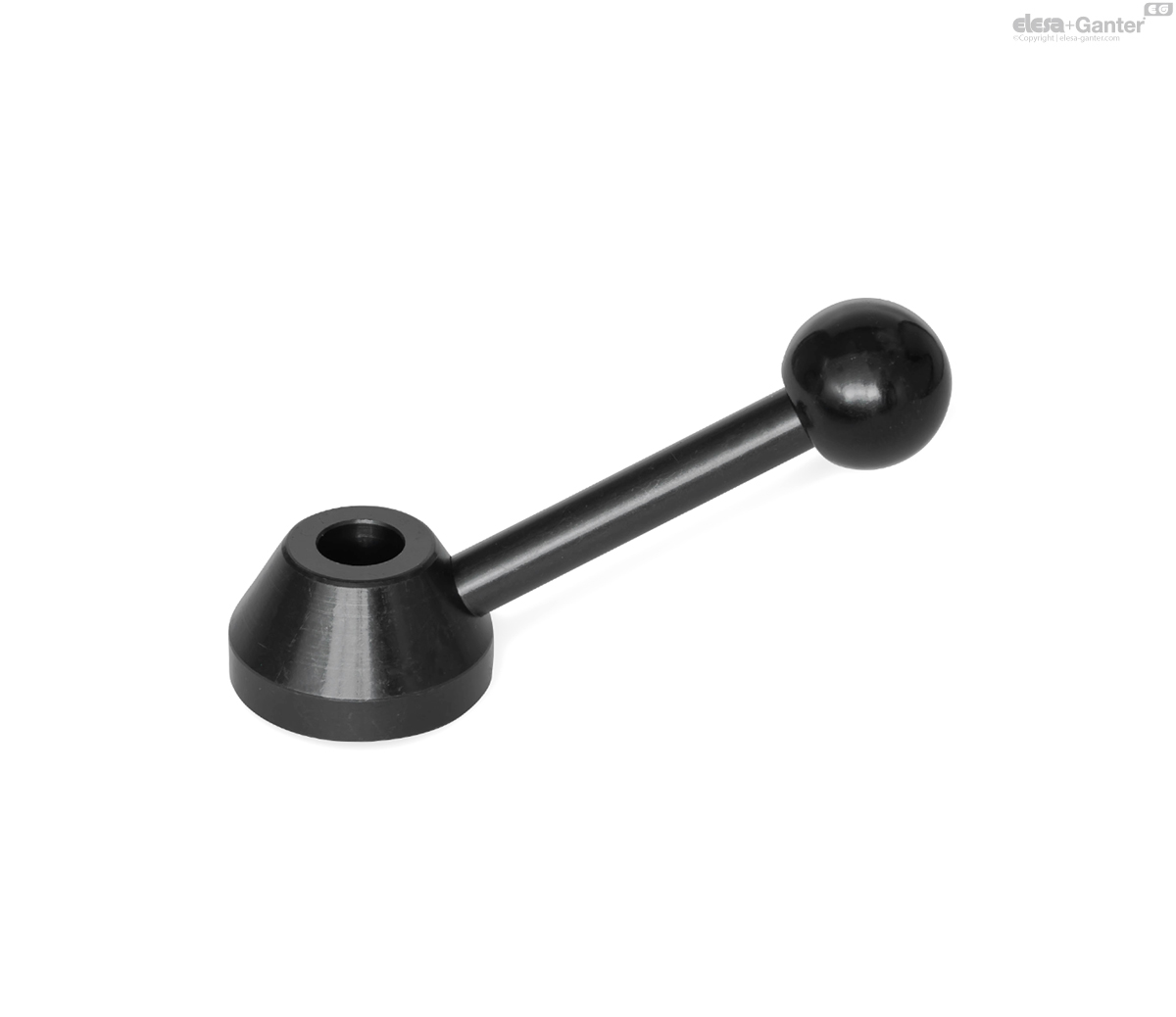

223-32-B10 GN 223-B Zonder spiebaan

223-32-B10

GN 223-B Zonder spiebaan

Staal, gezwart
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 223

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 223-32-B10
d1
32
d2 H7
B 10
d3
8
d4
20
h1
18
h2
6.5
h3 ≈
48
Length l≈
62
103
223-32-B10 drawing

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-1 P9
  • Version V: With square DIN 79

Hub / Shaft

Steel

Blackened

Ball knob DIN 319

Plastic, phenolic resin (PF)

Black, shiny finish
