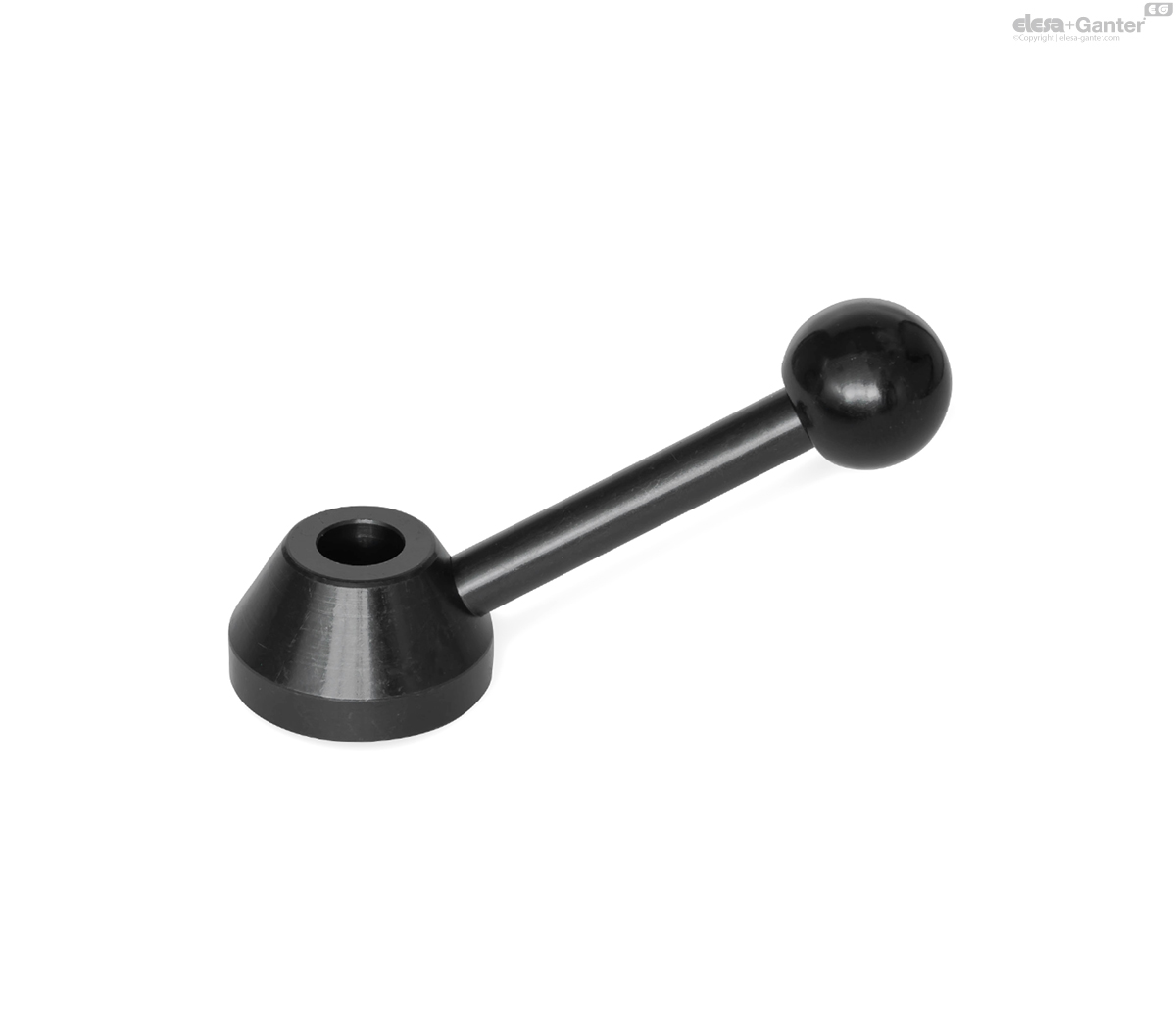

223-25-B8 GN 223-B Zonder spiebaan

223-25-B8

GN 223-B Zonder spiebaan

Staal, gezwart
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 223

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 223-25-B8
d1
25
d2 H7
B 8
d3
6
d4
16
h1
14
h2
5
h3 ≈
35
Length l≈
45
45

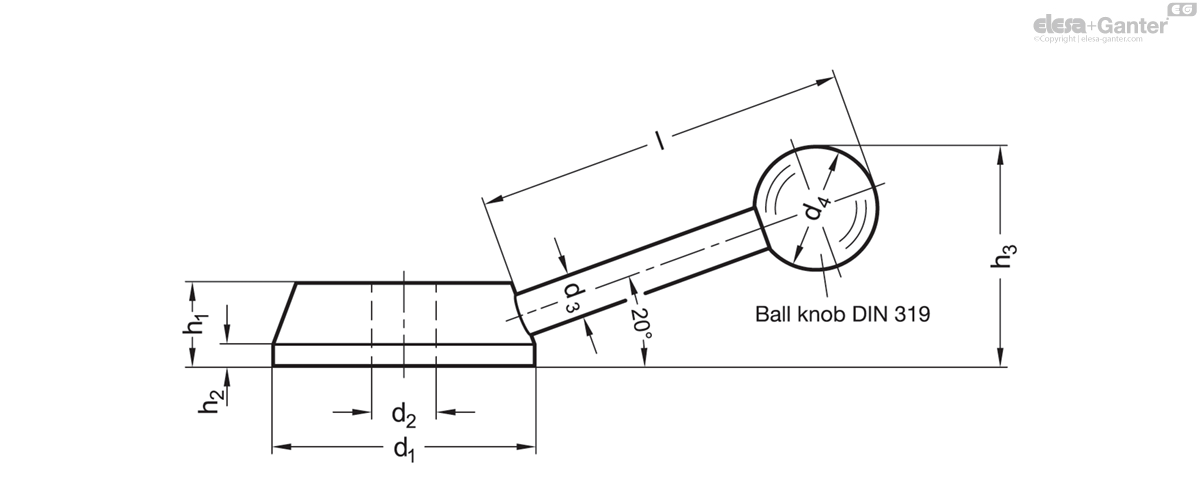

223-25-B8 drawing

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-1 P9
  • Version V: With square DIN 79

Hub / Shaft

Steel

Blackened

Ball knob DIN 319

Plastic, phenolic resin (PF)

Black, shiny finish
