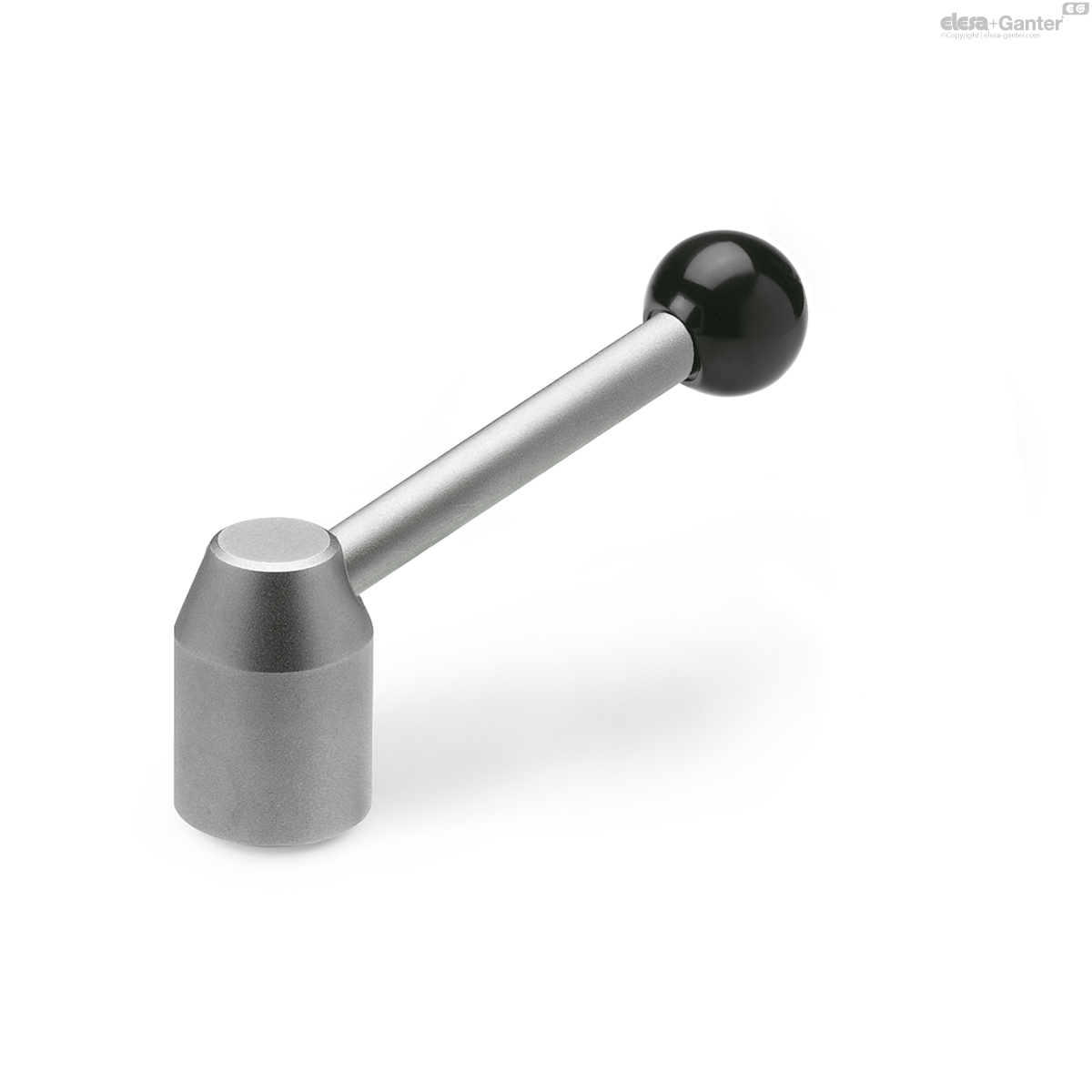

212-28-M12-E-NI GN 212-NI Roestvrij staal

212-28-M12-E-NI

GN 212-NI Roestvrij staal

Staal / RVS
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 212

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 212-28-M12-E-NI
d1
28
d2
M 12
d4
12
d5
30
h1
47
h2 ≈
87
l1 ≈
114
l2 ≈
108
t1 min.
20
276

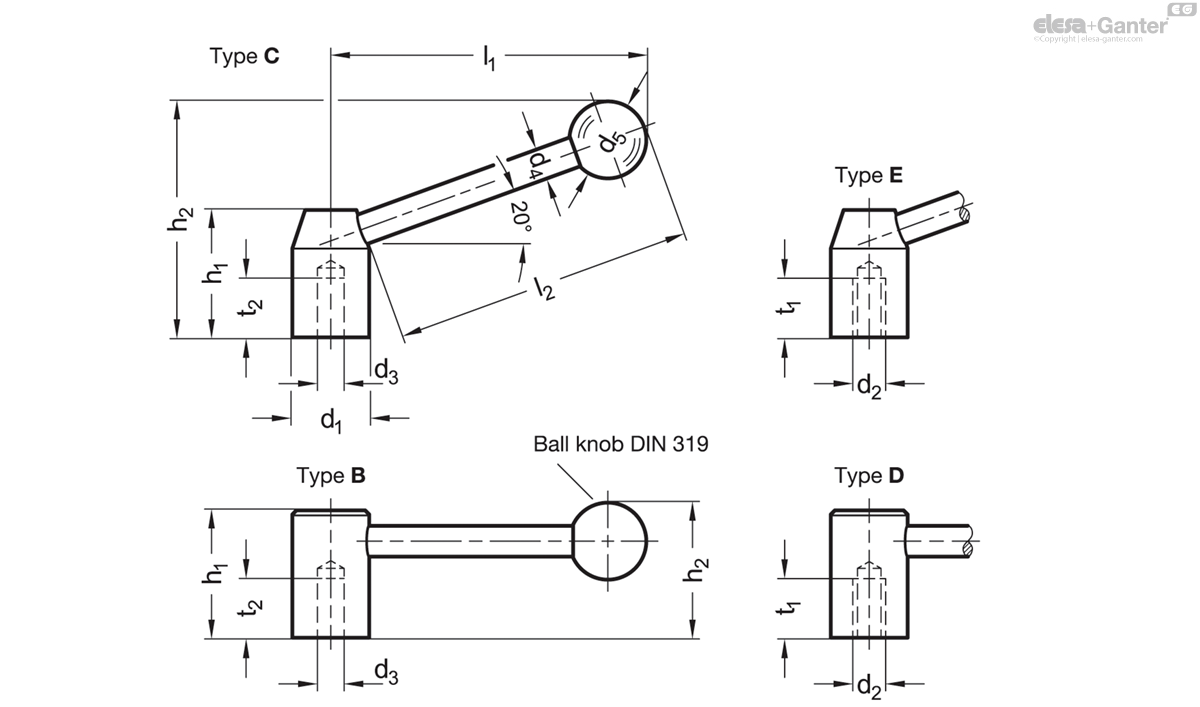

212-28-M12-E-NI drawing
* Not available from stock, requires a minimum order quantity

Types

  • Type C: Angled lever with plain bore
  • Type E: Angled lever with thread
  • Type B: Straight lever with plain bore
  • Type D: Straight lever with thread

Hub / Shaft

  • Steel
  • Blackened
  • Stainless steel AISI 303 NI
  • Matte, shot-blasted

Ball knob DIN 319

Plastic, phenolic resin (PF)

Black, shiny finish

Tension levers GN 212 are used as clamping element as well as operating levers.
