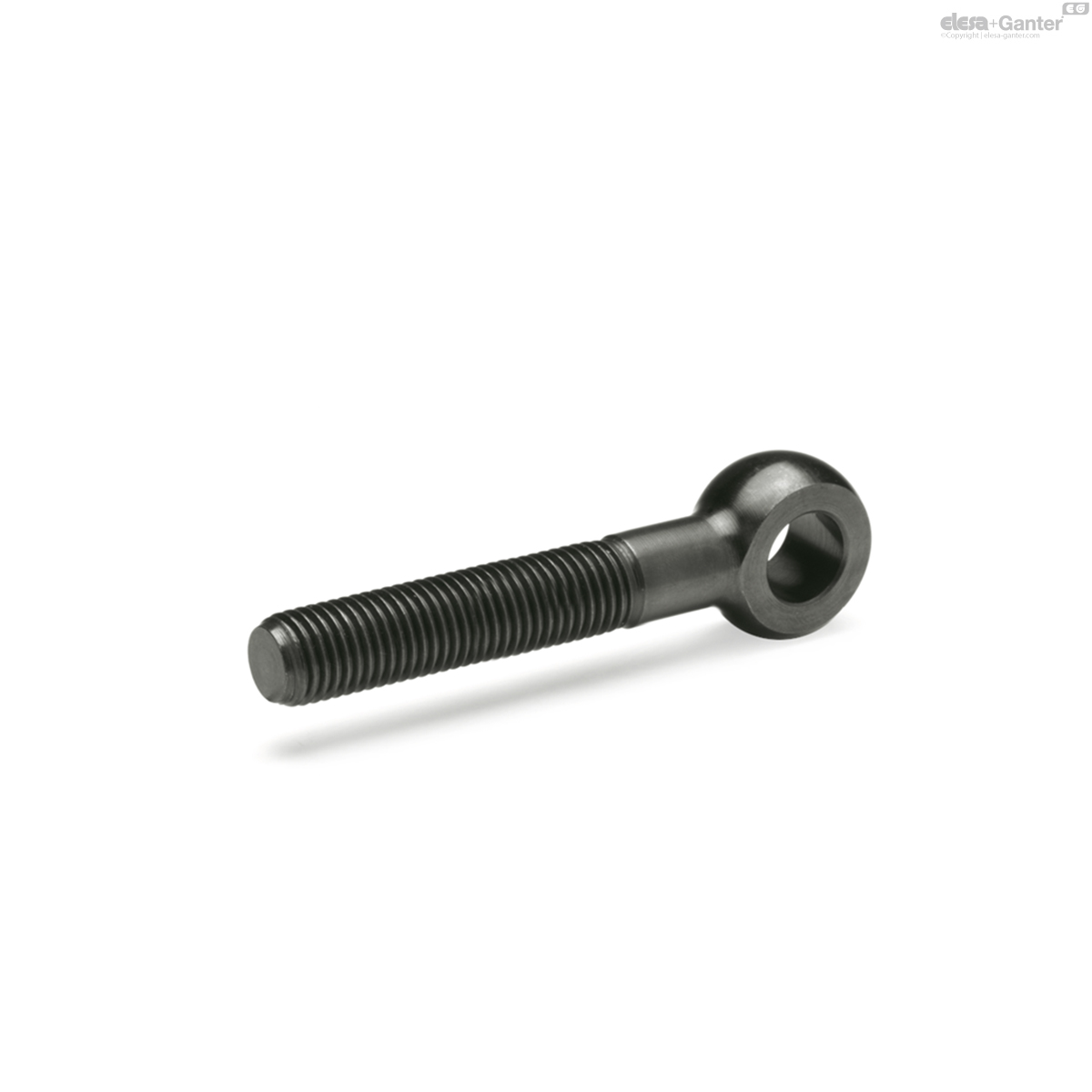

1524-M10-50 GN 1524 Staal

1524-M10-50

GN 1524 Staal

Staal / roestvrij staal, met lange schroefbout
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Op voorraad Alle maten en varianten van GN 1524

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 1524-M10-50
d1
M 10
l1
50
l2
38
d2 E8
10
d3 -0.4
20
s -0.2
12
d4
10
35

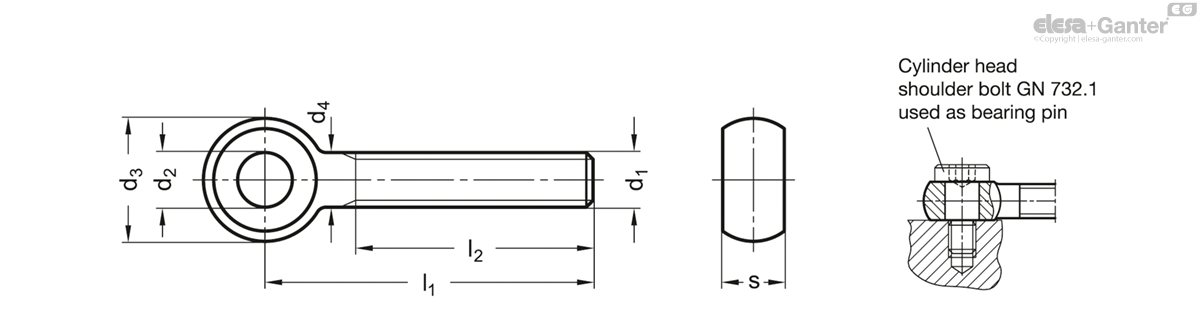

1524-M10-50 drawing

Version in Steel

  • Tensile strength class 5.8
  • turned
  • blackened

Version in Stainless Steel NI

  • AISI 303
  • turned
  • matt shot-blasted

Swing bolts GN 1524 offer a longer threaded bolt contrary to DIN 444 .

For stocking purpose cylinder head shoulder bolts GN 732  can be used for the sizes M8, M10 and M12.
