112.1-90-S10 GN 112.1 Zwengels

112.1-90-S10

GN 112.1 Zwengels

Zinkspuitgietwerk
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 112.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 112.1-90-S10
l1
90
d H7
S 10
b
19
h1
23
h2
13.5
h3 ≈
52.5
l2
35.5
t min.
15
Ø Handle
21
251

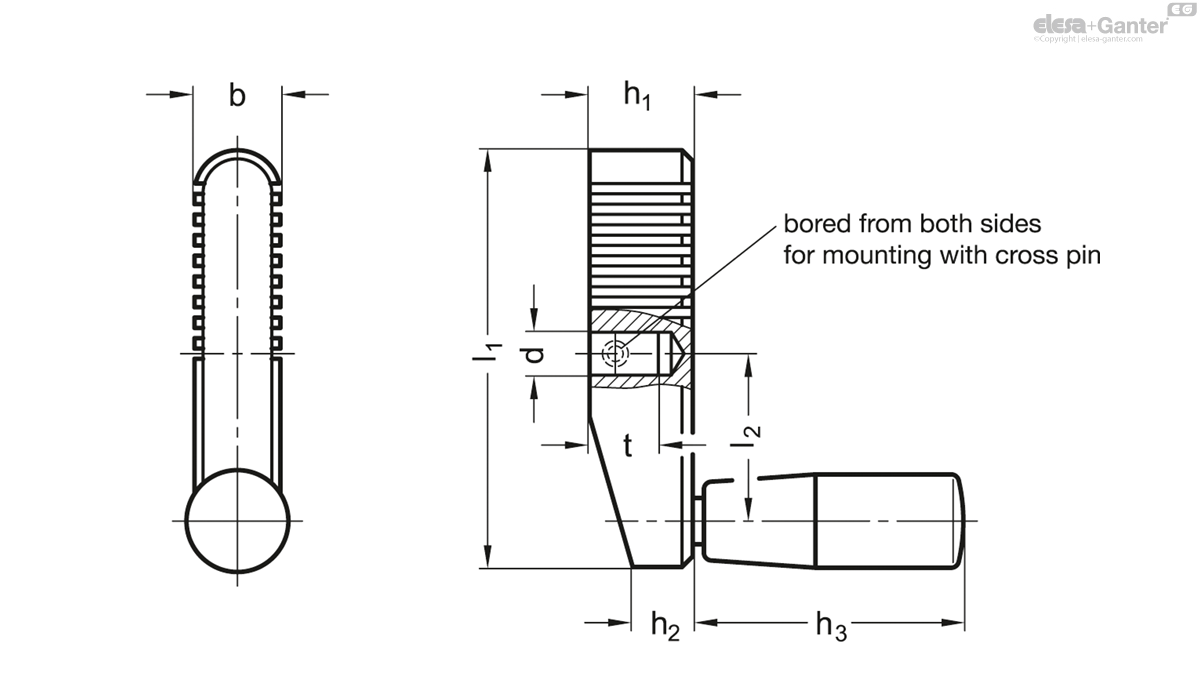

112.1-90-S10 drawing

Body

Zinc die casting

plastic coated

black, textured finish

Cylindrical Revolving handles  GN 598

  • Plastic, technopolymer, black matt
  • Spindle steel, zinc plated, blue passivated

Control handles GN 112.1 allow fine adjustment.

They are connected to a shaft by means of a cross pin. To simplify the installation threre is a centred drilling on both sides.
