608-8-8 GN 608 Blokkeerbouten

608-8-8

GN 608 Blokkeerbouten

zonder rustpositie
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 608

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 608-8-8
d1 Pin -0.02/-0.05 Bore H7
8
l1
8
b1
46
b2
20
d2 -0.02/-0.1
12
d3
31
d4
5.3
d5
10.4
k
34
l2
44
l3 -0.15
2.5
l4
4.5
l5
8
Spring load in N ≈
initial
13
Spring load in N ≈
end
26
Axial load in N
500
59

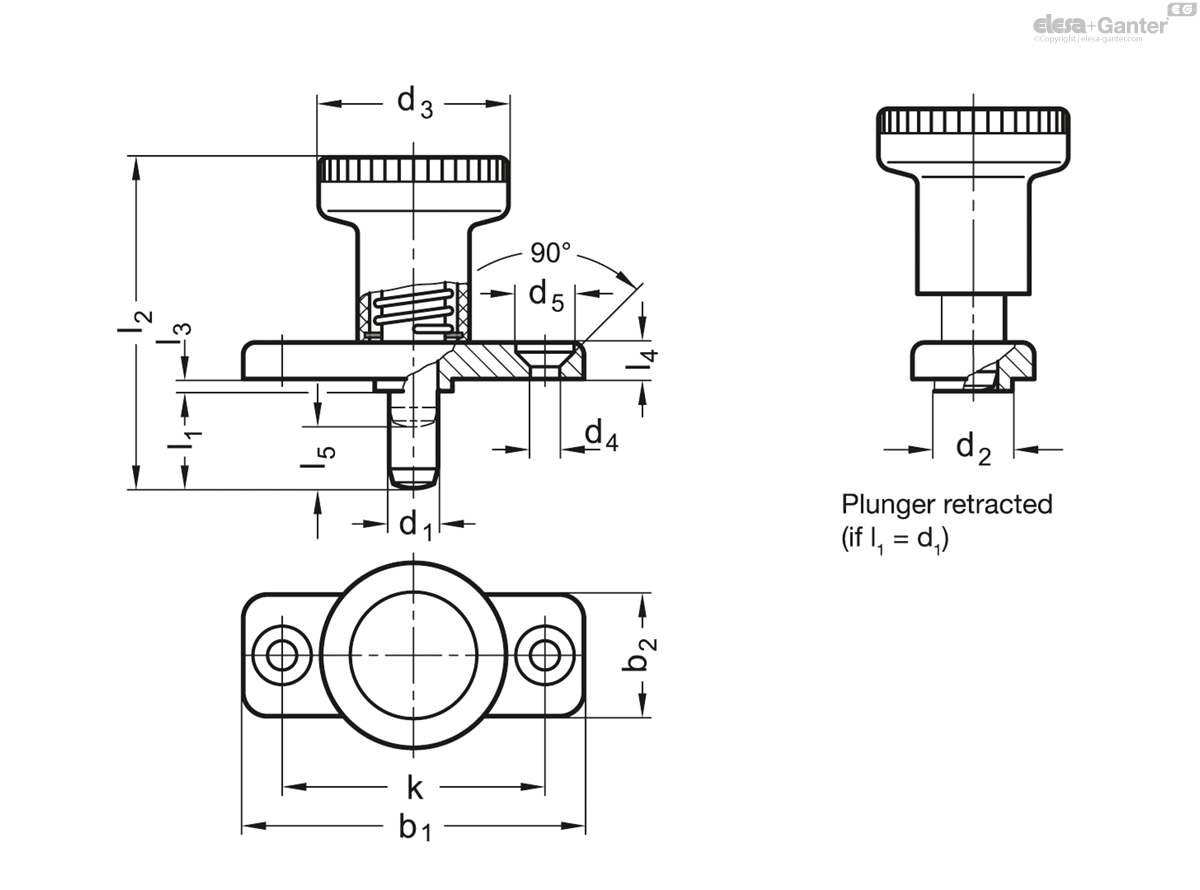

608-8-8 drawing

Guide

Zinc die casting

zinc plated, blue passivated

Knob

Plastic (Polyamide PA)

  • black, matt
  • not removable

Pin

Steel, hardened

Single components Steel / Brass

Indexing plungers GN 608 are distinguished for their small dimensions.
