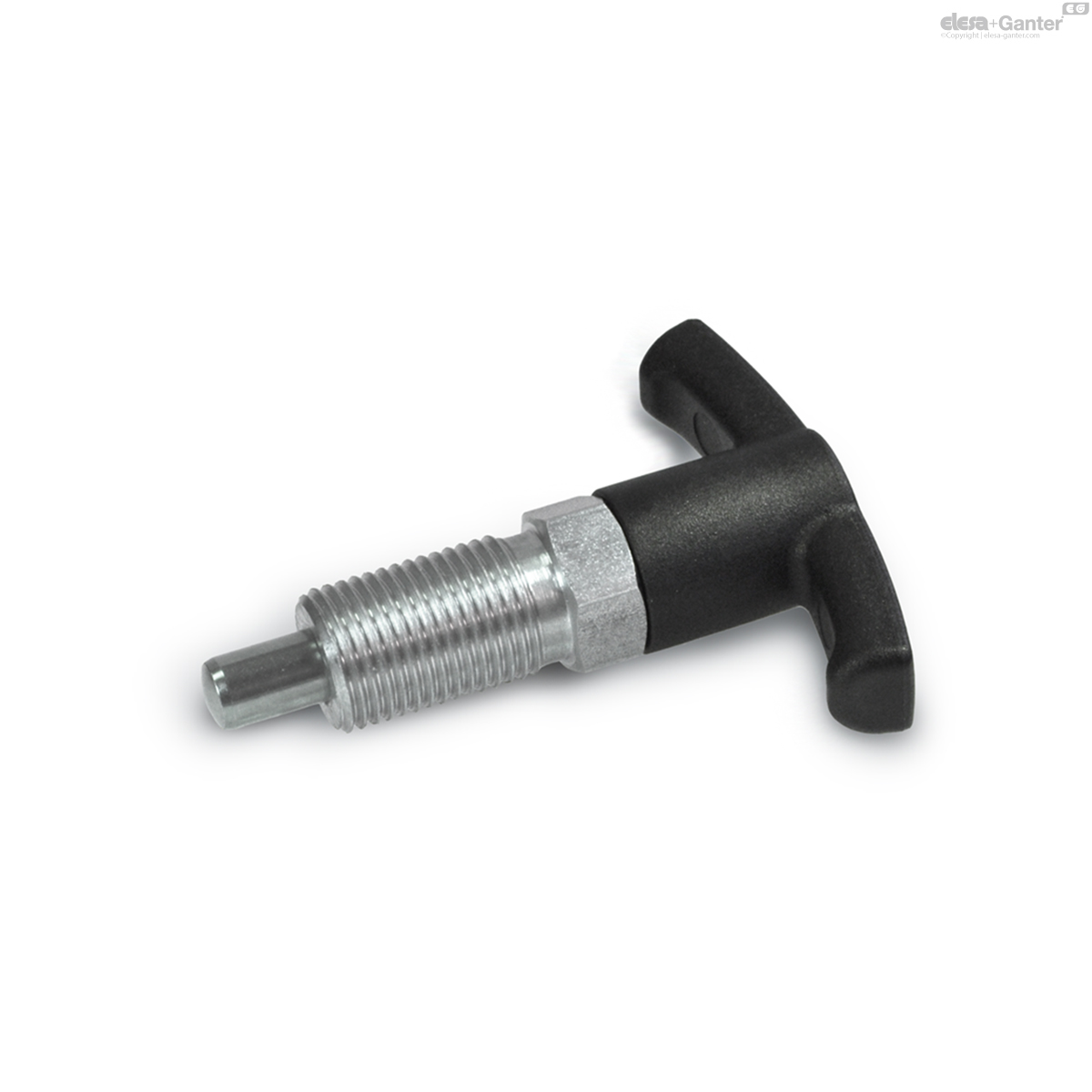

GN 817.4-NIDoigts d'indexation

Doigts d'indexation, Acier inoxydable

Acier / Acier inoxydable, avec poignée en T, avec et sans position de repos

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Doigts d'indexation, Acier inoxydable
Doigts d'indexation, Acier inoxydable
Doigts d'indexation, Acier inoxydable
GN 817.4-NI
Doigts d'indexation, Acier inoxydable
Doigts d'indexation, Acier
GN 817.4
Doigts d'indexation, Acier

GN 817.4-NI

Code
d1 Pin -0.02/-0.05 Bore H7
l1
d2
k
l2
l3
l4
l5
A/F
Spring load in N ≈
initial
Spring load in N ≈
end
6
6
M 12 x 1.5
20
48
22
6
54
14
6.5
19
32
6
6
M 12 x 1.5
20
48
22
6
54
14
6.5
19
34
6
6
M 12 x 1.5
20
48
22
6
54
14
6.5
19
44
6
6
M 12 x 1.5
20
48
22
6
54
14
6.5
19
46
6
9
M 12 x 1.5
20
48
22
6
54
14
6
25
35
6
9
M 12 x 1.5
20
48
22
6
54
14
6
25
44
6
9
M 12 x 1.5
20
48
22
6
54
14
6
25
32
6
9
M 12 x 1.5
20
48
22
6
54
14
6
25
47
8
8
M 16 x 1.5
25
59
26
8
59
17
8.5
26
63
8
8
M 16 x 1.5
25
59
26
8
59
17
8.5
26
83
8
8
M 16 x 1.5
25
59
26
8
59
17
8.5
26
88
8
8
M 16 x 1.5
25
59
26
8
59
17
8.5
26
68
8
12
M 16 x 1.5
25
59
26
8
59
17
8.5
28
84
8
12
M 16 x 1.5
25
59
26
8
59
17
8.5
28
91
8
12
M 16 x 1.5
25
59
26
8
59
17
8.5
28
64
8
12
M 16 x 1.5
25
59
26
8
59
17
8.5
28
71
10
12
M 16 x 1.5
25
59
26
8
59
17
9.5
38
91
10
12
M 16 x 1.5
25
59
26
8
59
17
9.5
38
83
10
12
M 16 x 1.5
25
59
26
8
59
17
9.5
38
71
10
12
M 16 x 1.5
25
59
26
8
59
17
9.5
38
63
12
15
M 20 x 1.5
25
68
33
10
59
22
11.5
40
155
12
15
M 20 x 1.5
25
68
33
10
59
22
11.5
40
119
12
15
M 20 x 1.5
25
68
33
10
59
22
11.5
40
130
12
15
M 20 x 1.5
25
68
33
10
59
22
11.5
40
166

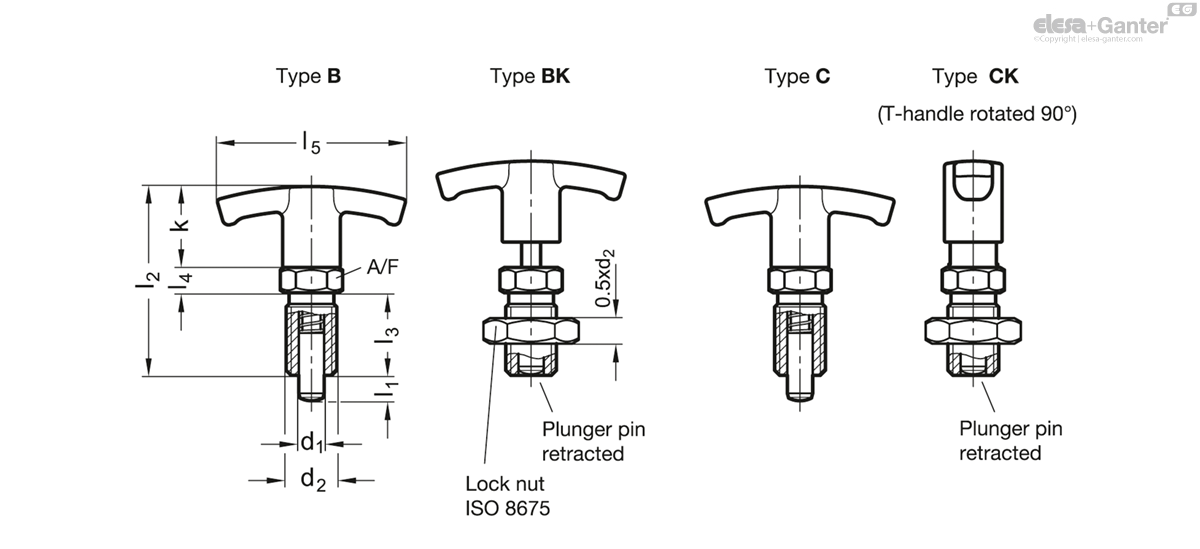

Types

  • Type B: without rest position, without lock nut
  • Type BK: without rest position, with lock nut
  • Type C: with rest position, without lock nut
  • Type CK: with rest position, with lock nut

Version in Steel

  • blackened
  • Pin hardened and grounded

Version in Stainless Steel NI

  • AISI 303
  • Pin chemically nickel plated

T-Handle

Plastic Polyamide (PA)

  • not removable
  • black, matt

Indexing plungers GN 817.4 are similar to GN 817 but with a T-handle instead of a round head.

This shape allows better visual orientation of the indexing position of Type C and is advantageouse when greater unlocking forces occur.

Type C with rest position is used in such applications where the plunger must not protrude continually. In that case the knob is retracted and afterwards turned by 90°. A notch keeps the plunger in this position.
